Quais são os diferentes tipos e designs de painéis extraíveis de baixa tensão MNS?

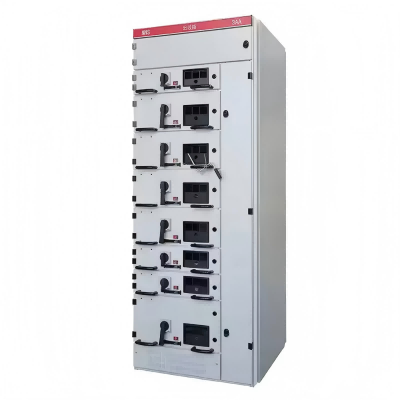

LugãoA estrutura do painel extraível de baixa tensão MNS utiliza material em forma de C com um módulo de 25 mm, que é conectado por meio de conectores para formar uma variedade de estruturas de gabinete e unidades de gaveta para atender a diversas necessidades. O gabinete do CCM utiliza componentes plásticos de engenharia retardadores de chamas de alta resistência para maior segurança. Além disso, os painéis de função são modificados em relação aos modelos estrangeiros e combinados com um módulo de 200 mm, tornando-os mais adequados para designs mistos de gabinetes de PC e MCC. As unidades extraíveis e o corpo do gabinete apresentam um dispositivo de intertravamento confiável para evitar a comutação de carga quando a chave está energizada, aumentando a segurança. O gabinete é geralmente montado a partir de placas de aço laminadas a frio após tratamento de passivação, mas placas de aço revestidas de alumínio-zinco também podem ser usadas de acordo com as necessidades do usuário.

• Tipos de comutadores

1. Gabinetes de recepção e ligação de ônibus

Vários disjuntores do tipo quadro nacionais e internacionais, como as séries RMW1, CW1, NA1, DW45, CDW7, MT e E, são usados ​​como chave principal para fornecer funções de recepção ou ligação de barramento. 2. Gabinete do Centro de Energia (PC)

A distribuição de energia utiliza vários tipos de disjuntores montados em gabinete nacionais e internacionais, como DW45, NA1, CDW7MT e série E.

3. Centro de Controle de Motores (MCC)

Composto por gavetas grandes e pequenas, a chave principal de cada circuito utiliza um disjuntor em caixa moldada de alta capacidade de interrupção ou uma chave rotativa de carga com fusíveis.

4. Gabinete de compensação de energia reativa

• Tipo de gaveta

Estão disponíveis cinco tamanhos, todos baseados em uma altura de 8E (200 mm). O design modular permite uma altura efetiva de instalação de componentes de 1.800 mm, resultando em um layout geral do gabinete mais simplificado e esteticamente agradável. •8E/4: 4 unidades de gavetas montadas em paralelo em um espaço medindo 200 mm de altura, 150 mm de largura e 400 mm de profundidade

•8E/2: 2 unidades de gavetas montadas em paralelo em um espaço medindo 200 mm de altura, 300 mm de largura e 400 mm de profundidade

•8E: 1 unidade de gaveta montada em um espaço medindo 200 mm de altura, 600 mm de largura e 400 mm de profundidade

•16E: 1 unidade de gaveta montada em um espaço medindo 400 mm de altura, 600 mm de largura e 400 mm de profundidade

•24E: 1 unidade de gaveta montada em um espaço medindo 600 mm de altura, 600 mm de largura e 400 mm de profundidade
