O que é uma unidade principal em anel (RMU) e por que ela é essencial para sistemas modernos de distribuição de energia de média tensão

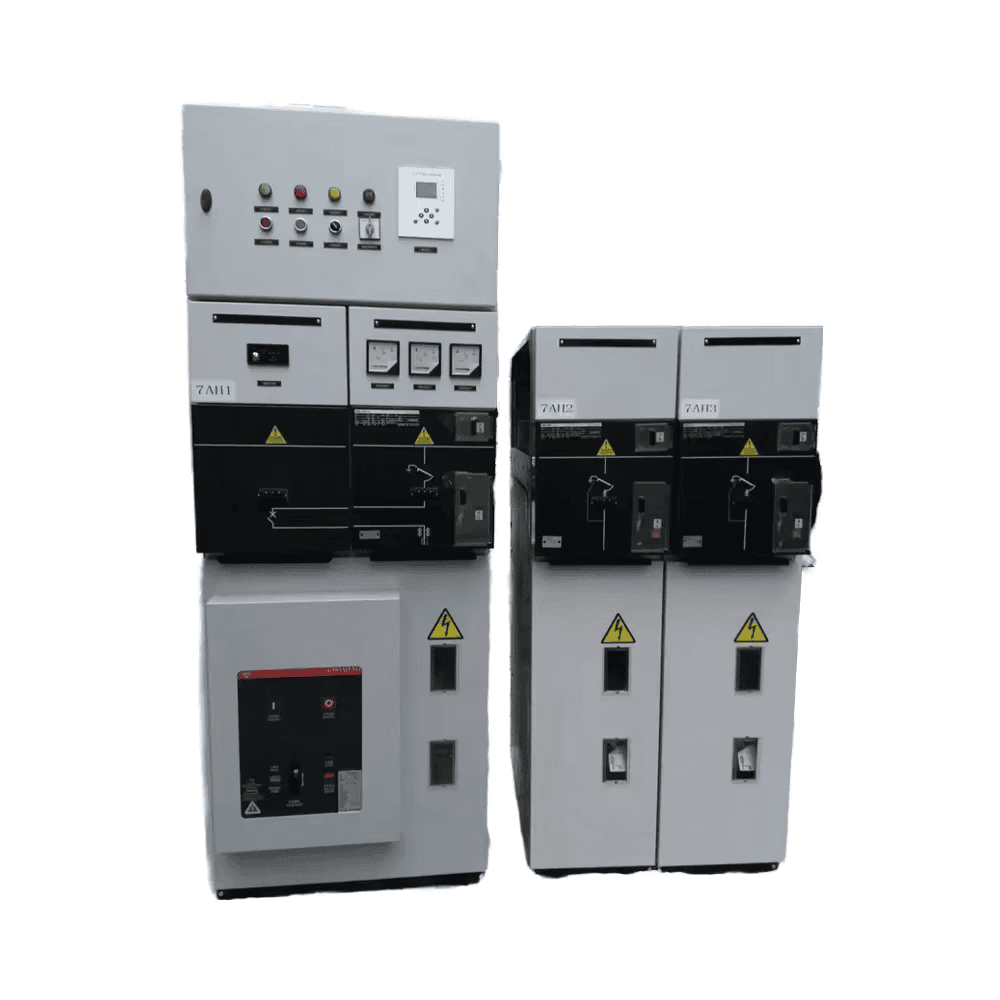

A Unidade principal de anel (RMU)é uma solução de painel de distribuição de média tensão compacta, selada e altamente confiável usada em redes de distribuição de energia urbanas e industriais. Ele desempenha um papel fundamental na garantia do fornecimento de energia ininterrupto, isolamento seguro e operação flexível da rede em sistemas de distribuição do tipo anel.

Neste guia abrangente, exploramos como funcionam as unidades principais de anel, seus componentes principais, classificações de tensão, especificações técnicas, cenários de instalação, padrões de segurança e como os fabricantes gostamLugão Powerestão moldando o futuro de soluções RMU inteligentes e ecologicamente corretas.

Índice

• 1. O que é uma unidade principal de anel?
• 2. Como funciona uma unidade principal em anel?
• 3. Tipos de unidades principais de anel
• 4. Principais componentes de uma RMU
• 5. Especificações técnicas e classificações de tensão
• 6. Aplicações de RMUs
• 7. Vantagens de usar o painel RMU
• 8. Considerações sobre instalação e manutenção
• 9. Por que escolher as unidades principais do Lugao Power Ring?
• 10. Tendências futuras em tecnologia RMU inteligente
• 11. Perguntas frequentes

1. O que é uma unidade principal de anel?

A Unidade principal de anel (RMU)é um painel de média tensão compacto e com invólucro metálico usado em redes de distribuição de energia do tipo anel. É normalmente instalado em sistemas de distribuição secundária operando entre11kV e 33kV.

O objetivo principal de uma RMU é:

• Garanta fonte de alimentação ininterrupta
• Fornece capacidade de comutação de carga
• Isole seções defeituosas da rede
• Proteja transformadores e linhas de distribuição

As RMUs são comumente usadas em redes urbanas, complexos comerciais, estações de energia renovável e instalações industriais onde a confiabilidade e a instalação compacta são críticas.

2. Como funciona uma unidade principal em anel?

Em um sistema de distribuição em anel, a energia flui em um circuito. A RMU está posicionada em nós estratégicos dentro do anel. Em operação normal:

• Ambos os alimentadores de entrada permanecem energizados
• A carga é fornecida através do anel
• A direção do fluxo de energia pode ser ajustada

Se ocorrer uma falha:

1. A seção defeituosa é detectada
2. A chave correspondente é aberta
3. A energia continua fluindo do lado alternativo do anel

Esta configuração reduz significativamente o tempo de interrupção e melhora a confiabilidade do sistema.

3. Tipos de unidades principais de anel

3.1 Unidade principal de anel isolado a gás (RMU SF6)

• Usa gás SF6 como meio de isolamento
• Compacto e selado para toda a vida
• Alta confiabilidade
• Baixa manutenção

3.2 RMU isolada a ar

• Alternativa ecologicamente correta
• Sem gás SF6
• Pegada um pouco maior

3.3 RMU interna versus externa

4. Principais componentes de uma RMU

Uma unidade principal de anel padrão normalmente consiste em:

• Chave seccionadora de carga (LBS)
• Disjuntor (CB)
• Interruptor Terra
• Sistema de barramento
• Relés de Proteção
• Módulo de proteção do transformador

RMUs avançados deLugão Powerintegrar relés de proteção inteligentes e sistemas de monitoramento remoto para permitir a compatibilidade com redes inteligentes.

5. Especificações técnicas e classificações de tensão

Ao selecionar uma RMU, considere:

• Nível de tensão da rede
• Capacidade de curto-circuito
• Condições ambientais
• Necessidades futuras de expansão

6. Aplicações de unidades principais de anel

As Unidades Principais do Anel são amplamente implantadas em:

• Redes urbanas de distribuição de energia
• Sistemas de energia renovável (parques solares e eólicos)
• Plantas industriais
• Complexos comerciais
• Comunidades residenciais
• Sistemas de eletrificação ferroviária

Seu tamanho compacto e configuração modular os tornam ideais para subestações compactas e estações de transformação pré-fabricadas.

7. Vantagens de usar o painel RMU

7.1 Alta Confiabilidade

Garante tempo de inatividade mínimo devido à redundância da rede em anel.

7.2 Design Compacto

Ideal para instalações com espaço limitado.

7.3 Segurança Aprimorada

• Estrutura totalmente fechada
• Mecanismos de intertravamento
• Contenção de falha de arco

7.4 Baixa Manutenção

Sistemas isolados a gás selados para toda a vida reduzem os requisitos de manutenção.

7.5 Escalabilidade

O design modular suporta expansão futura.

8. Considerações sobre instalação e manutenção

Lista de verificação de instalação:

• Verifique o sistema de aterramento
• Garanta a terminação adequada do cabo
• Siga os padrões IEC
• Confirme a configuração do relé de proteção

Melhores práticas de manutenção:

• Inspeção visual periódica
• Monitoramento da pressão do gás (para SF6 RMU)
• Teste de relé
• Varredura térmica

9. Por que escolher as unidades principais do Lugao Power Ring?

Lugão Poweré um fabricante confiável especializado em equipamentos de distribuição de média tensão. Suas unidades principais em anel são projetadas para atender aos padrões internacionais e aos requisitos modernos de redes inteligentes.

Principais pontos fortes:

• Tecnologia de fabricação avançada
• Sistema de controle de qualidade rigoroso
• Configurações personalizáveis ​​de RMU
• Integração de monitoramento inteligente
• Conformidade com os padrões IEC

Para obter mais detalhes técnicos sobre suas soluções RMU, você pode explorar os recursos oficiais do produto e a documentação técnica da Lugao Power.

10. Tendências futuras em tecnologia RMU inteligente

A evolução da tecnologia RMU inclui:

• Isolamento ecológico sem SF6
• Monitoramento remoto baseado em IoT
• Relés de proteção digital
• Integração de rede inteligente
• Manutenção preditiva usando análises de IA

À medida que a infra-estrutura energética global se torna mais descentralizada e centrada nas energias renováveis, as RMU inteligentes desempenharão um papel fundamental para garantir uma distribuição estável e eficiente.

11. Perguntas frequentes (FAQ)

Q1: Qual é a diferença entre RMU e comutadores tradicionais?

As RMUs são compactas, seladas e projetadas especificamente para redes de distribuição em anel, enquanto os comutadores tradicionais podem não suportar redundância de loop.

Q2: Quais níveis de tensão são típicos para unidades principais de anel?

Os níveis de tensão comuns incluem sistemas de 11kV, 24kV e 33kV.

Q3: O gás SF6 é perigoso?

O SF6 não é tóxico, mas é um gás de efeito estufa. O manuseio adequado e os sistemas selados minimizam o impacto ambiental.

Q4: Quanto tempo dura uma RMU?

Com instalação e manutenção adequadas, as RMUs normalmente têm uma vida útil de 20 a 30 anos.

P5: As RMUs podem ser integradas em redes inteligentes?

Sim. RMUs modernas de fabricantes como Lugao Power suportam SCADA e sistemas de monitoramento remoto.

Conclusão: Por que as unidades principais em anel são a espinha dorsal da distribuição confiável de energia

OUnidade principal de anelé uma pedra angular das modernas redes de distribuição de média tensão. Seu design compacto, alta confiabilidade, recursos de segurança e adaptabilidade o tornam indispensável em sistemas urbanos, industriais e de energia renovável.

À medida que a infra-estrutura energética continua a evoluir, as soluções avançadas de RMU daLugão Powerfornecem o desempenho, a inteligência e a segurança necessários para redes elétricas de próxima geração.
