Quais são as diferenças entre disjuntores a vácuo de alta tensão internos e externos?

Nos modernos sistemas de distribuição de energia, os disjuntores a vácuo (VCBs) são equipamentos cruciais para garantir a segurança e estabilidade do fornecimento de energia. Sua principal função é interromper rapidamente a corrente e isolar as linhas durante falhas, evitando danos aos equipamentos e cortes de energia em grande escala. No entanto, muitos funcionários de compras e engenharia ficam frequentemente confusos sobre as diferenças entre VCBs internos e externos ao selecionar modelos. Embora ambos utilizem tecnologia de extinção de arco a vácuo, por que existem diferenças de design tão significativas? E como escolher com base nos cenários do projeto?

Como fabricante profissional de equipamentos de energia, a Lugao Power, combinando produtos de disjuntores a vácuo internos e externos, analisa as principais diferenças, recursos de design e cenários aplicáveis ​​dos dois para ajudá-lo a escolher facilmente o equipamento certo.

O que é um disjuntor a vácuo (VCB)?

O disjuntor a vácuo usa vácuo como meio de extinção de arco e meio isolante. Eles utilizam um ambiente de vácuo para extinguir o arco elétrico, controlando e protegendo assim o circuito. Isso evita o uso de petróleo ou gás SF6, tornando-o mais seguro e ecologicamente correto. São amplamente utilizados em usinas e subestações, especialmente em aplicações que requerem operação frequente.

A maneira mais básica de distingui-los é pelo ambiente de instalação. Os disjuntores a vácuo são divididos principalmente em duas categorias: Disjuntores a vácuo internos de alta tensão: Adequados para uso em ambientes internos fechados e controlados, compatíveis com painéis padrão e atendendo a condições operacionais internas estáveis.

Disjuntores externos a vácuo de alta tensão: Adequados para uso em vários ambientes externos incertos, sem se preocupar com condições climáticas adversas.

Quer sejam internos ou externos, os disjuntores a vácuo de alta tensão compartilham o mesmo princípio central de extinção de arco, mas sua estrutura, proteção e projetos de isolamento são completamente personalizados para atender a diferentes cenários.

Disjuntores a vácuo internos (série VS1)

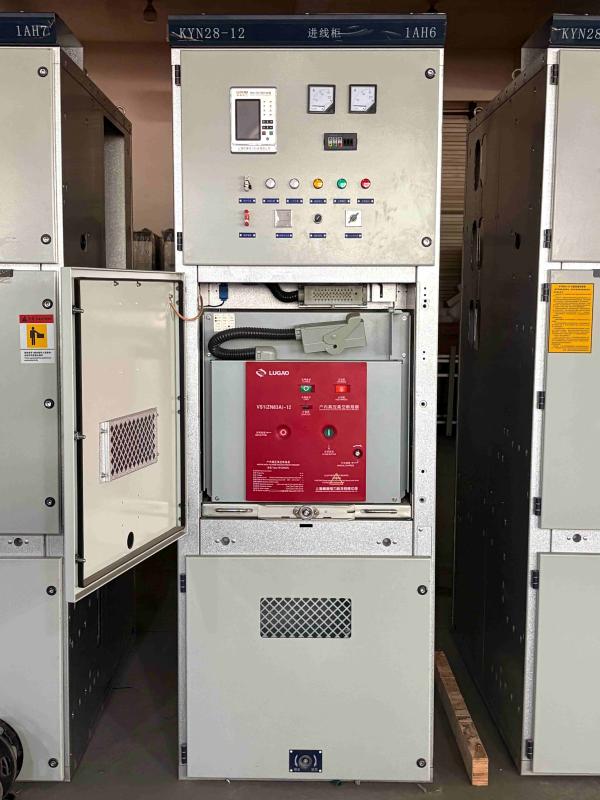

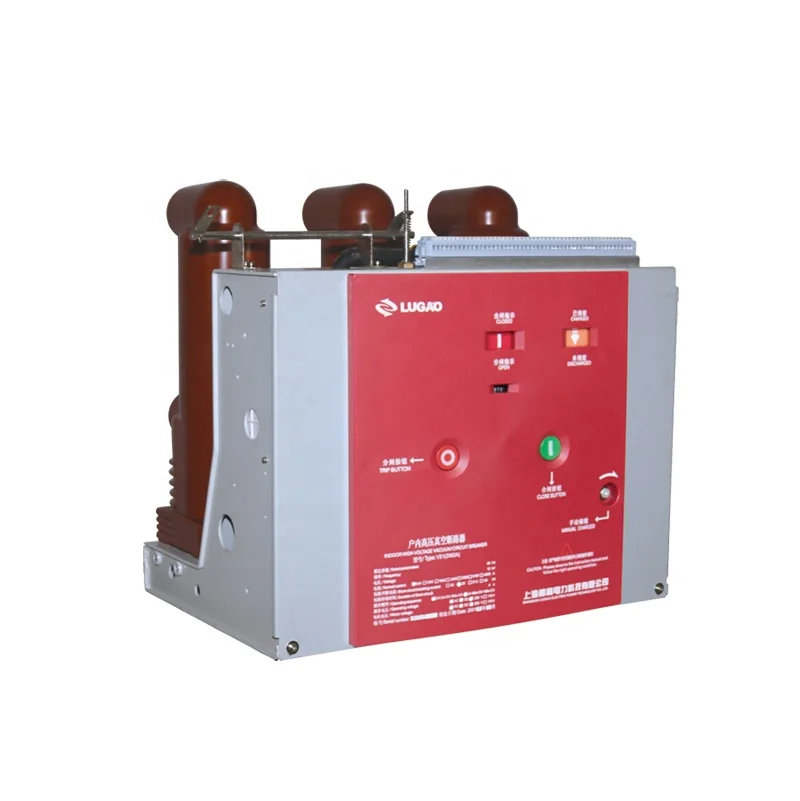

O VCB interno é o tipo mais comum de disjuntor, normalmente instalado em espaços fechados, como quadros de distribuição e subestações internas. Os disjuntores a vácuo internos da Lugao Power são um exemplo típico de projetos montados em gabinete. O mecanismo de operação está integrado ao corpo do disjuntor, permitindo que ele seja utilizado não apenas como uma unidade de instalação fixa, mas também com um mecanismo de propulsão dedicado para formar uma unidade de carrinho. A seção do circuito principal pode utilizar pólos integralmente selados para obter a miniaturização do disjuntor e uma operação livre de manutenção. Ele pode ser equipado com quadros de distribuição como KYN28A-12, e as unidades do tipo fixo também podem ser equipadas com quadros de manobra do tipo fixo da série XGN.

Recursos de projeto

1. Estrutura modular compacta, adaptável a painéis padrão

As dimensões do VCB interno são estritamente projetadas de acordo com as dimensões do painel padrão, como KYN28. Adota uma estrutura modular, permitindo a incorporação direta no gabinete para instalação, maximizando o uso do espaço interno de distribuição de energia. O disjuntor a vácuo interno da Lugao integra um interruptor a vácuo, mecanismo de operação e unidade de controle. O painel frontal está equipado com botões de abertura e fechamento e luzes indicadoras de status para operação e monitoramento convenientes pelos operadores.

2. Classificação de proteção básica, adequada para ambientes internos limpos

Por ser instalado em um ambiente interno seco, sem chuva e sem UV, a classificação de proteção do VCB interno é normalmente IP20~IP40, exigindo apenas proteção contra contato acidental com dedos e ferramentas e pequenas quantidades de poeira, sem a necessidade de lidar com condições climáticas adversas.

3. Estrutura de isolamento de resina epóxi, adequada para condições de operação do gabinete

A câmara de extinção de arco do VCB interno é encapsulada com mangas de resina epóxi, fornecendo isolamento fase-fase e fase-terra, adequado para o ambiente seco e limpo dentro do quadro. É de tamanho compacto e fornece isolamento confiável.

4. Isolamento de segurança obtido por meio de painéis de distribuição

O próprio VCB interno não possui uma chave seccionadora visível; a função de isolamento de segurança é alcançada pela chave de aterramento e pela chave seccionadora do quadro, adequada para cenários com proteção abrangente de intertravamento do gabinete.

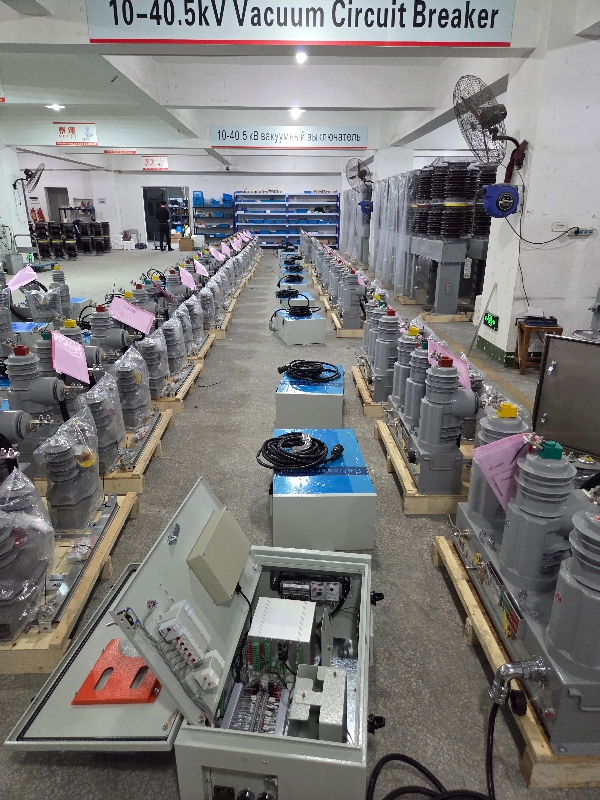

Disjuntores a vácuo externos (série ZW32)

Como os VCBs externos precisam ser expostos ao ar livre por longos períodos, lidando com condições como sol e chuva, diferenças extremas de temperatura e poluição por poeira, seu design enfatiza a durabilidade e a proteção. Os VCBs externos da Lugao Electric são caracterizados por seu tamanho pequeno, peso leve, propriedades anticondensação e operação livre de manutenção:

Recursos de projeto

1. Estrutura pós-tipo trifásica de alta vedação totalmente fechada

Os disjuntores a vácuo externos adotam um design totalmente vedado, atingindo um nível de proteção IP65 e superior. Eles são totalmente à prova d'água, à prova de poeira e anticondensação, permitindo uma operação estável em ambientes com chuva, neve e poeira por longos períodos. Eles também são resistentes a altas temperaturas, radiação UV e envelhecimento, não sendo afetados pelas mudanças climáticas externas.

2. Buchas isolantes de borracha de silicone com grande distância de fuga

Os disjuntores a vácuo externos utilizam buchas isolantes tipo saia de guarda-chuva de borracha de silicone (ou cerâmica) com grande distância de fuga. Em comparação com buchas de resina epóxi para ambientes internos, elas proporcionam uma distância de fuga mais longa, evitando descargas de flashover em ambientes externos úmidos e poluídos e oferecendo resistência superior ao envelhecimento por UV.

3. A operação conveniente e flexível garante segurança. Os disjuntores a vácuo externos da Lugao podem ser operados manualmente, eletricamente ou remotamente. Eles fornecem desconexões claramente visíveis, garantindo isolamento elétrico confiável durante a manutenção sem a necessidade de chaves seccionadoras adicionais, tornando-os adequados para ambientes externos sem quadro de distribuição fechado.

4. Opções de instalação flexíveis adaptáveis ​​a cenários externos. Os VCBs externos suportam vários métodos de instalação, incluindo instalações montadas em postes e no chão, eliminando a necessidade de uma sala de distribuição interna dedicada. Isto os torna particularmente adequados para locais que requerem operação frequente.

Tabela de comparação das principais diferenças entre disjuntores a vácuo internos e externos

Como escolher o disjuntor a vácuo certo para o seu projeto?

Ao selecionar um VCB, concentre-se em três aspectos principais: ambiente de instalação, requisitos de proteção e cenários de manutenção:

1. Priorize o ambiente de instalação. Se o equipamento for instalado em um espaço fechado, como um quadro interno ou sala de distribuição, um VCB interno será suficiente, oferecendo custos mais baixos e melhor compatibilidade. Entretanto, para linhas aéreas externas ou cenários montados em postes, um VCB externo deve ser selecionado; caso contrário, o equipamento será rapidamente danificado pela chuva, condensação e poluição.

2. Avalie a severidade do ambiente. Para ambientes altamente poluídos e corrosivos, como áreas costeiras e parques industriais químicos, mesmo os ambientes internos devem priorizar VCBs internos de alto nível de proteção. Em áreas externas altamente poluídas, devem ser selecionados VCBs externos com grande distância de fuga e antiincrustantes.

3. Considere as necessidades de manutenção. Para cenários externos remotos, priorize VCBs externos com chaves seccionadoras integradas e designs livres de manutenção para reduzir dificuldades de manutenção no local. Para cenários internos, selecione um modelo de VCB interno adequado com base na configuração do painel.

Como uma fábrica com mais de 20 anos de experiência em fabricação, a Lugao Power pode fornecer soluções personalizadas de seleção de VCB com base no nível de tensão, parâmetros de corrente e ambiente de instalação do seu projeto, ajudando você a escolher o equipamento mais adequado.

Perguntas frequentes: Disjuntor a vácuo interno vs. externo

1.Posso usar um VCB interno ao ar livre para economizar custos?

Isso não é recomendado. Os disjuntores a vácuo internos não possuem os recursos necessários para uso externo, como isolamento à prova de chuva, resistente a UV e resistente à poluição. Isso representa um risco à segurança e anulará a garantia.

2.O mesmo modelo VCB pode funcionar tanto para projetos internos quanto externos?

Eles não são intercambiáveis. Embora empreguem a mesma tecnologia de quebra de vácuo, seus projetos mecânicos e de isolamento são especificamente adaptados para ambientes específicos. Usar o tipo errado pode causar danos prematuros e riscos à segurança.

3.Os VCBs externos requerem manutenção?

Os disjuntores a vácuo externos da Lugao são projetados com uma estrutura totalmente fechada, permitindo uma operação com pouca ou nenhuma manutenção. Contudo, a inspeção visual regular da condição do isolador ainda é recomendada.

4.As lógicas de seleção para VCBs internos e externos são as mesmas para 10kV e 35kV?

A lógica é exatamente a mesma, primeiro determine o ambiente de instalação, o princípio de seleção permanece inalterado independentemente do nível de tensão.

5.Existe uma grande diferença de preço entre os dois tipos de VCBs?

Para as mesmas especificações de tensão e corrente, os VCBs externos são mais caros que os internos. Isso ocorre porque o modelo externo utiliza isolamento de alta resistência às intempéries, uma estrutura à prova d'água totalmente vedada e uma carcaça mais espessa, resultando em maiores custos de fabricação e de material.
