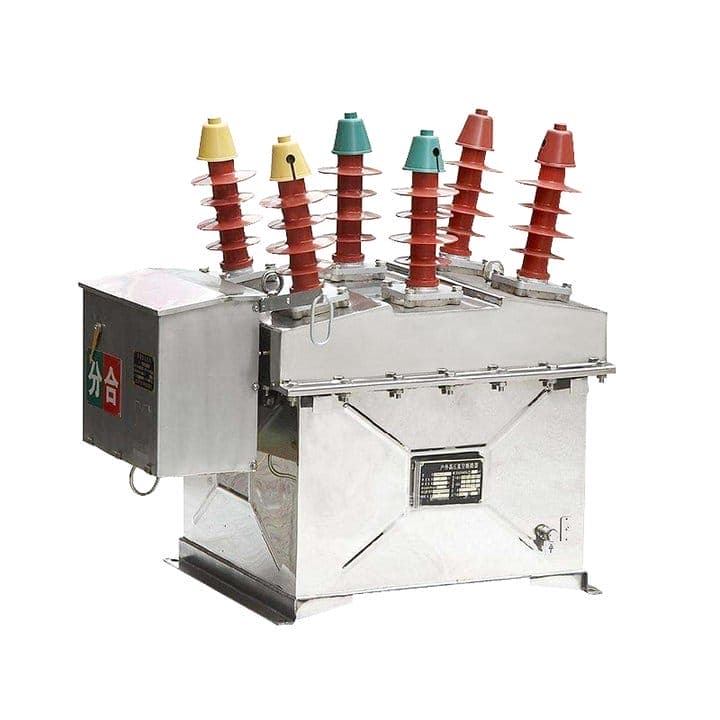

Como os disjuntores de alta tensão lidam com curtos-circuitos e sobrecargas?

Em sistemas de energia de alta tensão, curtos-circuitos e sobrecargas são ocorrências inevitáveis ​​que podem causar danos catastróficos aos equipamentos, interromper o fornecimento de energia e colocar pessoas em perigo. O disjuntor de alta tensão é o dispositivo de proteção primário que deve detectar, interromper e isolar essas condições de falha em milissegundos. Mas como exatamente um disjuntor de alta tensão lida com eventos elétricos tão extremos? O processo envolve uma sequência sofisticada de detecção, coordenação de relés, operação mecânica e extinção de arco. Quando ocorre um curto-circuito ou sobrecarga, a corrente pode subir para valores de 10 a 50 vezes a corrente normal de operação, gerando imenso estresse térmico e mecânico. ODisjuntor de alta tensãodeve não apenas abrir seus contatos para interromper o circuito, mas também extinguir o arco elétrico resultante de forma rápida e segura, evitando a reignição. Na Lugao Power Co., Ltd., nossa fábrica fabrica disjuntores de alta tensão há mais de 20 anos e refinamos os mecanismos de interrupção para lidar com correntes de falta de até 80 kA em tensões de até 550 kV.

O tratamento de curtos-circuitos e sobrecargas difere tanto na estratégia de detecção quanto na estratégia de interrupção. Uma sobrecarga é uma sobrecorrente moderada, mas sustentada, normalmente 1,2 a 2 vezes a corrente nominal, que pode causar danos térmicos se persistir. Os curtos-circuitos são mais severos, com correntes que podem exceder 10 vezes o valor nominal, criando enormes forças magnéticas e energias de arco. O disjuntor de alta tensão utiliza relés de proteção para distinguir entre esses eventos e iniciar a resposta apropriada. Para sobrecargas, o disjuntor pode empregar um disparo retardado para permitir a eliminação de sobrecargas temporárias. Para curtos-circuitos, o disjuntor deve operar instantaneamente, geralmente dentro de 2 a 3 ciclos (30 a 50 milissegundos). Este artigo explora os mecanismos detalhados – desde a detecção de falhas até a extinção do arco – que permitem que o disjuntor de alta tensão lide com essas condições extremas de maneira confiável. Também compartilhamos especificações técnicas da linha de produtos de nossa fábrica e insights práticos de manutenção.

Índice

• 1. O que acontece dentro de um disjuntor de alta tensão durante um curto-circuito?
• 2. Como o disjuntor de alta tensão detecta e diferencia sobrecargas e curtos-circuitos?
• 3. Quais são as principais especificações técnicas para interrupção por falha?
• 4. Como a manutenção e os testes podem garantir um tratamento confiável de falhas?
• Perguntas frequentes (FAQ)
• Conclusão e Consulta do Sistema de Proteção

O que acontece dentro de um disjuntor de alta tensão durante um curto-circuito?

Quando ocorre um curto-circuito, a corrente no sistema de energia aumenta instantaneamente e o disjuntor de alta tensão deve responder com extrema velocidade. A sequência de eventos dentro do disjuntor é um processo mecânico e elétrico cuidadosamente coreografado. Ao receber um sinal de disparo do relé de proteção, o mecanismo de operação (mola, hidráulico ou pneumático) libera a energia armazenada, fazendo com que o contato móvel se separe do contato fixo. No momento da separação, forma-se um arco elétrico através da abertura do contato, sustentado pela alta corrente de falta. Este arco gera temperaturas de 15.000 a 20.000 Kelvin, o que vaporizaria os contatos e destruiria o disjuntor se não fosse controlado. Portanto, o disjuntor de alta tensão depende de um meio de extinção de arco – seja gás SF6, vácuo ou óleo – para resfriar e deionizar o arco, extinguindo-o na próxima passagem pelo zero da corrente. Todo o processo, desde o início da falha até a interrupção da corrente, deve ocorrer dentro de 3 a 5 ciclos de energia (50 a 80 milissegundos).

Processo passo a passo detalhado dentro do disjuntor de alta tensão durante um curto-circuito:

• Passo 1: Detecção de falhas e inicialização do relé:Os transformadores de corrente (TCs) detectam o aumento abrupto da corrente e enviam um sinal ao relé de proteção. O relé compara a corrente com a configuração de pickup e determina se a falha é um curto-circuito ou uma sobrecarga. Para um curto-circuito, o relé envia um comando de disparo instantâneo ao disjuntor.
• Passo 2: Ativação do mecanismo operacional:A bobina de disparo é energizada, liberando a trava que segura o mecanismo de operação. Em um disjuntor operado por mola, a mola libera e aciona o contato móvel por meio de um sistema de ligação. Num rompedor hidráulico, o óleo de alta pressão é direcionado para um pistão que move o contato. Essa ação mecânica normalmente leva de 5 a 15 milissegundos.
• Etapa 3: Separação de contato e formação de arco:À medida que o contato móvel se afasta, um arco preenche a lacuna. O arco é inicialmente impulsionado pela alta corrente e pelas forças magnéticas geradas. Os contatos de arco, feitos de materiais como cobre-tungstênio ou prata-tungstênio, resistem ao derretimento, mas ainda sofrem erosão significativa.
• Etapa 4: extinção do arco:Em um disjuntor de alta tensão SF6, um mecanismo soprador comprime o gás SF6 e o ​​direciona através de um bico através do arco. O fluxo de gás de alta velocidade remove o calor e as partículas ionizadas, enquanto as moléculas eletronegativas de SF6 capturam elétrons livres, evitando a reionização. Num disjuntor a vácuo, o arco é extinto pela rápida difusão de vapor metálico no ambiente de vácuo.
• Etapa 5: Interrupção zero atual:O arco é extinto no próximo zero de corrente (quando a forma de onda CA cruza zero). Após a interrupção, a rigidez dielétrica através dos contatos abertos deve se recuperar rapidamente para suportar a tensão de recuperação transitória (TRV) que aparece no intervalo. O disjuntor deve permanecer aberto, evitando um novo acionamento.

Para ilustrar a gravidade de um evento de curto-circuito, considere um sistema de 145 kV com uma corrente de falta de 40 kA. A energia liberada no arco pode ultrapassar 100 MJ, suficiente para derreter 50 kg de cobre. Nosso disjuntor de alta tensão em Lugao foi projetado para lidar com tais eventos com erosão mínima de contato. O mecanismo de soprador de SF6 que empregamos foi otimizado por meio de dinâmica de fluidos computacional (CFD) para garantir que a velocidade do fluxo de gás exceda Mach 2 na garganta do bocal, garantindo a rápida extinção do arco. Em testes de tipo, nosso disjuntor de alta tensão interrompeu com sucesso faltas de 40 kA a 145 kV por 20 operações consecutivas sem qualquer degradação no desempenho. Este design robusto dá às concessionárias a confiança de que seu sistema estará protegido mesmo sob as mais severas condições de curto-circuito.

Como o disjuntor de alta tensão detecta e diferencia sobrecargas e curtos-circuitos?

A capacidade de distinguir entre sobrecargas e curtos-circuitos é crucial para a operação confiável de um sistema de potência. Uma sobrecarga é uma condição em que a corrente excede o valor nominal, mas não representa uma ameaça imediata ao equipamento e pode ser temporária (por exemplo, partida de um motor grande). Um curto-circuito é uma falha grave que requer eliminação instantânea. O disjuntor de alta tensão depende de relés de proteção – eletromecânicos, de estado sólido ou baseados em microprocessador – para fazer essa distinção. Esses relés recebem entradas de corrente de transformadores de corrente (TCs) e entradas de tensão de transformadores de potencial (TPs) e utilizam algoritmos específicos e características tempo-corrente para diferenciar entre as duas condições. O relé então envia um sinal de disparo ao disjuntor de alta tensão com o tempo apropriado.

Como o sistema de detecção do disjuntor de alta tensão diferencia as falhas:

• Proteção de sobrecorrente de tempo inverso (para sobrecargas):O relé utiliza uma curva característica de tempo inverso, onde o tempo de disparo diminui à medida que a corrente aumenta. Para uma sobrecarga moderada (por exemplo, 120% da corrente nominal), o tempo de disparo pode ser de vários segundos, permitindo a passagem de sobrecargas temporárias. Se a sobrecarga persistir, o relé desarma o disjuntor de alta tensão para evitar danos térmicos.
• Proteção instantânea de sobrecorrente (para curto-circuitos):Para correntes que excedem um limite de pickup alto (normalmente 8 a 12 vezes a corrente nominal), o relé opera instantaneamente, enviando um sinal de disparo sem atraso intencional. Isso garante que o disjuntor de alta tensão abra dentro de 20 a 30 milissegundos, limitando os danos ao equipamento.
• Proteção direcional de sobrecorrente:Em sistemas em rede, as faltas podem ocorrer em qualquer direção. Os relés direcionais usam entradas de corrente e tensão para determinar a direção da falta, garantindo que apenas o disjuntor de alta tensão mais próximo da falta abra, enquanto outros permanecem fechados para manter o fluxo de energia.
• Proteção contra falha à terra:Para faltas fase-terra, comuns em sistemas de alta tensão, é utilizada a detecção de corrente residual. O relé monitora a corrente de seqüência zero, que é a soma das correntes trifásicas. Se a corrente de seqüência zero exceder um limite definido, o relé desarma o disjuntor de alta tensão.

Os sistemas modernos de disjuntores de alta tensão utilizam relés numéricos com capacidade de comunicação, permitindo monitoramento remoto e coordenação com outros disjuntores na subestação. Esses relés também podem armazenar registros de eventos e formas de onda de falta, que são inestimáveis ​​para análise pós-falta. Nossa fábrica em Lugao Power Co., Ltd. fornece um serviço abrangente de coordenação de relés de proteção, garantindo que as configurações do nosso disjuntor de alta tensão correspondam perfeitamente aos requisitos do seu sistema. Usamos software de coordenação padrão da indústria para simular diferentes cenários de falta e verificar se as configurações do relé fornecem coordenação seletiva, o que significa que apenas o disjuntor mais próximo da falta opera.

Um exemplo prático: Em uma linha de transmissão de 230 kV, o relé de proteção de um Disjuntor de Alta Tensão pode ser ajustado para atuar a 1,2 vezes a corrente nominal para uma sobrecarga com ajuste do dial de tempo de 2 segundos, e a 12 vezes a corrente nominal para disparo instantâneo. Se um motor grande der partida, causando um pico de corrente de 1,4 vezes, o relé não desarmará porque a duração da sobrecarga é curta. Entretanto, se ocorrer uma falta fase-fase, a corrente poderá atingir 18 vezes o valor nominal e o relé desarmará o Disjuntor de Alta Tensão instantaneamente, eliminando a falta em 3 ciclos. Esta coordenação seletiva é essencial para manter a estabilidade do sistema e evitar interrupções em cascata.Lugao Power Co., Ltd.fornece um guia detalhado de configuração de relé com cada disjuntor de alta tensão, auxiliando as concessionárias a alcançar a coordenação ideal.

Quais são as principais especificações técnicas para interrupção por falha?

A capacidade de um disjuntor de alta tensão para lidar com curtos-circuitos e sobrecargas é definida por um conjunto de especificações técnicas críticas. Esses parâmetros determinam a classificação da corrente de falta do disjuntor, o tempo de interrupção e a capacidade da tensão de recuperação transitória (TRV). Lugao Power Co., Ltd. fabrica uma linha abrangente de disjuntores de alta tensão para vários níveis de tensão e condições de falha. A tabela abaixo resume as principais especificações de tratamento de falhas para nossos modelos mais populares, que são usados ​​em subestações de transmissão e distribuição em todo o mundo. Todos os valores são testados de acordo com os padrões IEC 62271-100 e ANSI C37.09.

Além das classificações padrão, nossa fábrica oferece disjuntores de alta tensão com recursos aprimorados de interrupção de falhas. Por exemplo, fornecemos uma versão de “alta velocidade” com um mecanismo operacional otimizado que reduz o tempo de abertura em 5 milissegundos, o que é fundamental para aplicações de disjuntores de geradores. Também oferecemos uma variante de comutação de "banco de capacitores" com uma classificação TRV mais alta para comutação de correntes capacitivas. Todos os nossos disjuntores de alta tensão são equipados com um mecanismo de sopro automático que reduz em 30% a energia operacional necessária para interrupção de faltas, permitindo molas menores e uma operação mais confiável.

Para garantir que nosso disjuntor de alta tensão atenda às classificações de falha especificadas, cada unidade passa por um programa abrangente de testes de fábrica. Isto inclui testes dielétricos (frequência de energia e impulso de raios), testes de curto-circuito em laboratórios independentes e testes de resistência mecânica (mais de 10.000 operações). Nossa fábrica em Lugao Power Co., Ltd. fornece um relatório de teste completo com cada remessa, incluindo oscilogramas de testes de interrupção de falhas, garantindo total rastreabilidade. Para clientes de serviços públicos, esses relatórios de teste são essenciais para planejamento de rede e estudos de coordenação, e fornecem a garantia de que o disjuntor de alta tensão funcionará conforme esperado quando ocorrer uma falha.

Como a manutenção e os testes podem garantir um tratamento confiável de falhas?

Mesmo o melhor disjuntor de alta tensão não conseguirá lidar com um curto-circuito ou sobrecarga se não receber manutenção adequada. O tratamento de falhas depende do tempo preciso dos componentes mecânicos, da integridade do meio de extinção do arco e da operação correta dos relés e circuitos de controle. Nossa fábrica em Lugao Power Co., Ltd. desenvolveu um programa de manutenção abrangente para nosso disjuntor de alta tensão, que inclui inspeção periódica, testes funcionais e análise de diagnóstico. A manutenção regular não só garante que o disjuntor funcionará quando necessário, mas também prolonga a sua vida útil e reduz o risco de falha catastrófica.

Práticas de manutenção essenciais para tratamento confiável de falhas do disjuntor de alta tensão:

• Medição de desgaste e erosão de contato:Após uma interrupção por curto-circuito, os contatos do arco podem sofrer erosão. Nosso projeto de disjuntor de alta tensão inclui um indicador de desgaste que permite aos operadores estimar a vida útil restante do contato. Recomendamos medir a resistência de contato (usando um microohmímetro) anualmente e substituir os contatos quando a resistência aumentar em mais de 20% em relação à linha de base.
• Densidade do gás SF6 e monitoramento de umidade:A pressão do gás SF6 deve ser mantida dentro da faixa especificada para a extinção adequada do arco. Um monitor de densidade rastreia continuamente a pressão do gás e alerta os operadores caso ocorra um vazamento. Além disso, o teor de umidade deve ser verificado semestralmente; se exceder 200 ppm, o gás deverá ser filtrado ou substituído. Nossa fábrica oferece serviço de manuseio e análise de gás para todos os nossos disjuntores de alta tensão.
• Teste de temporização do mecanismo operacional:Os tempos de abertura e fechamento do disjuntor devem ser verificados anualmente através de um analisador digital de temporização. Desvios superiores a 10% dos valores definidos de fábrica podem indicar desgaste mecânico ou desalinhamento. Nosso disjuntor de alta tensão apresenta um mecanismo operacional modular que pode ser reparado sem remover o disjuntor de serviço.
• Testes de resistência de isolamento e fator de potência:As peças isolantes – postes isoladores, buchas e estruturas de suporte internas – devem ser testadas quanto à integridade dielétrica. Recomendamos a realização de um teste de fator de potência (tan delta) a cada três anos para detectar qualquer deterioração nas propriedades de isolamento.

Para ilustrar a importância da manutenção, considere o caso de uma concessionária europeia que viu um disjuntor de alta tensão de 245 kV falhar ao desarmar durante um curto-circuito, causando grandes danos a um transformador. Uma investigação revelou que o mecanismo operacional do disjuntor acumulou umidade devido a uma falha na vedação e a bobina de desarme ficou presa. Posteriormente, a concessionária adotou nosso teste de cronometragem anual recomendado e verificação de umidade, e não sofreu nenhuma falha semelhante nos últimos oito anos. Nossa fábrica fornece um diário de manutenção detalhado com cada disjuntor de alta tensão e oferecemos treinamento para o pessoal da concessionária sobre procedimentos adequados de teste e diagnóstico.

Para clientes que necessitam de suporte abrangente, Lugao Power Co., Ltd. oferece um contrato de serviço que inclui visita anual de um técnico treinado na fábrica, testes de diagnóstico no local e substituição emergencial de peças de reposição. Também oferecemos uma opção de monitoramento remoto que rastreia continuamente os principais parâmetros do disjuntor de alta tensão, enviando alertas ao centro de controle da concessionária se algum parâmetro sair da faixa normal. Ao investir em manutenção regular e aproveitar nossa experiência em diagnóstico, as concessionárias podem garantir que seu disjuntor de alta tensão lidará com curtos-circuitos e sobrecargas de maneira confiável, protegendo o sistema de energia e minimizando o tempo de inatividade.

Perguntas frequentes (FAQ)

Pergunta 1: Qual é a corrente máxima de curto-circuito que um disjuntor de alta tensão pode interromper?

Resposta: A corrente máxima de curto-circuito depende da capacidade nominal de interrupção do disjuntor, que é especificada em kA. Para nosso disjuntor de alta tensão da série LGB, a corrente máxima de interrupção varia de 31,5 kA para modelos de 72,5 kV a 63 kA para modelos de 550 kV. Esta classificação é baseada na corrente simétrica na tensão nominal. O disjuntor também pode interromper correntes de falta assimétricas com um componente CC, desde que a corrente total não exceda a capacidade projetada do disjuntor. Para níveis de falta mais elevados, vários disjuntores podem ser usados ​​em série ou um disjuntor de classificação mais alta pode ser selecionado. Nossa fábrica fornece um serviço de análise de nível de falha para ajudar a selecionar o disjuntor correto para o seu sistema.

Pergunta 2: Como o disjuntor de alta tensão extingue o arco após sua abertura?

Resposta: O disjuntor de alta tensão usa um mecanismo de sopro que comprime o gás SF6 e o ​​direciona através de um bico através do arco. O fluxo de gás de alta velocidade resfria o arco e remove partículas ionizadas, enquanto as moléculas eletronegativas de SF6 capturam elétrons livres, evitando a reionização. O arco é extinto no cruzamento zero da corrente e a rigidez dielétrica da lacuna de contato se recupera rapidamente. Este processo é repetido para cada fase de forma independente. Nosso disjuntor de alta tensão foi testado para garantir a extinção confiável do arco em todas as condições de falha.

Pergunta 3: Um disjuntor de alta tensão pode lidar com vários curtos-circuitos sem precisar de manutenção?

Resposta: Sim, um disjuntor de alta tensão foi projetado para lidar com múltiplas interrupções de falha antes de exigir manutenção. O número de interrupções de falta que ele pode suportar depende da magnitude da corrente de falta e do projeto do disjuntor. Por exemplo, nosso disjuntor de alta tensão pode lidar com 20 interrupções de curto-circuito com capacidade total sem substituição de contato. Entretanto, para correntes de falta mais baixas, o número de interrupções pode ser significativamente maior. Recomendamos monitorar o desgaste dos contatos utilizando o indicador de desgaste e programar a manutenção com base na corrente de falha cumulativa interrompida. Nossa fábrica fornece uma calculadora de manutenção para auxiliar nesse planejamento.

Pergunta 4: Qual é a diferença entre um curto-circuito e uma sobrecarga em termos de operação do disjuntor de alta tensão?

Resposta: Um curto-circuito é uma falha de alta corrente que requer interrupção instantânea, normalmente dentro de 3 a 5 ciclos, para evitar danos ao equipamento. Uma sobrecarga é uma sobrecorrente moderada que não é imediatamente perigosa, e o relé do disjuntor pode permitir que ela persista por alguns segundos a minutos para permitir que sobrecargas temporárias sejam eliminadas. O disjuntor de alta tensão opera mais rápido em curto-circuitos do que em sobrecargas. Para sobrecargas, o disjuntor pode ser equipado com uma característica de disparo térmico ou de tempo inverso. As configurações dos nossos relés de proteção são otimizadas para distinguir entre essas duas condições, garantindo a resposta correta.

Pergunta 5: Com que frequência o disjuntor de alta tensão deve ser testado para desempenho no tratamento de falhas?

Resposta: Recomendamos um teste abrangente do desempenho de tratamento de falhas do disjuntor de alta tensão pelo menos uma vez por ano, incluindo testes de temporização, medição de resistência de contato e análise de gás SF6. Para disjuntores que operam com frequência ou estão localizados em ambientes agressivos, é aconselhável realizar testes mais frequentes (a cada 6 meses). Além disso, após qualquer interrupção de falta grave (acima de 50% da capacidade nominal de interrupção), o disjuntor deverá ser inspecionado e testado. Nossa fábrica fornece um procedimento de teste detalhado e oferece serviços de teste de campo para todos os nossos produtos de disjuntores de alta tensão.

Conclusão: Garanta proteção confiável contra falhas com disjuntor de alta tensão

Os disjuntores de alta tensão são a linha de frente na defesa contra curtos-circuitos e sobrecargas em sistemas de energia. Sua capacidade de detectar, interromper e isolar condições de falha de forma rápida e confiável é crítica para a estabilidade do sistema, proteção de equipamentos e segurança pessoal. Como explicamos, o processo envolve coordenação precisa do relé, ação mecânica rápida e extinção avançada do arco usando gás SF6. As especificações técnicas e práticas de manutenção que descrevemos garantem que o seu disjuntor de alta tensão funcionará quando for mais importante. Na Lugao Power Co., Ltd., nossa fábrica projetou uma linha abrangente de disjuntores de alta tensão que atendem aos mais altos padrões internacionais e são apoiados por décadas de experiência na indústria de energia.

Você está planejando atualizar ou expandir seu sistema de proteção?Entre em contato com Lugao Power Co., Ltd. hojepara uma consulta abrangente sobre proteção contra falhas. Nossa equipe de engenheiros de sistemas de energia analisará os níveis de falha do seu sistema, a coordenação de proteção e os requisitos do equipamento, e recomendará a solução ideal de disjuntor de alta tensão. Oferecemos suporte técnico completo, incluindo coordenação de configuração de relés, supervisão de instalação e treinamento para sua equipe de manutenção.Solicite agora sua avaliação gratuita do sistema de proteção da Lugao Power Co., Ltd. e garanta que seu sistema de energia seja protegido pela tecnologia de disjuntores de alta tensão da mais alta qualidade.
