Como as classificações de tensão influenciam o desempenho da unidade principal do anel?

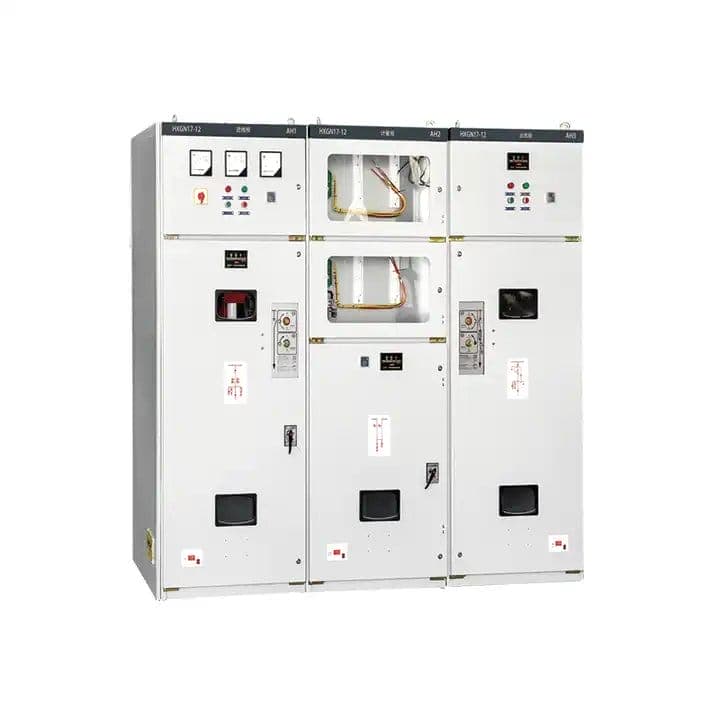

As classificações de tensão não são apenas uma especificação numa placa de identificação; eles são a pedra angularUnidade principal de anel(RMU) desempenho, segurança e longevidade. Em redes de distribuição de média tensão (normalmente de 6kV a 40,5kV), a seleção de uma RMU com uma classificação de tensão inadequada leva a falhas catastróficas de isolamento, descargas parciais excessivas e instabilidade operacional. Na Lugao Power Co., Ltd., nossa fábrica projetou soluções de Ring Main Unit que correspondem precisamente aos perfis de tensão da rede, garantindo que todos os componentes, desde os barramentos até os interruptores a vácuo, operem dentro de sua janela de estresse elétrico ideal. Este artigo explica por que as classificações de tensão determinam a rigidez dielétrica, a capacidade de interrupção de carga e a tolerância a falhas.

Para gerentes de concessionárias e engenheiros de instalações industriais, compreender a relação entre a tensão nominal do sistema e as capacidades de resistência da RMU evita tempos de inatividade dispendiosos. Uma unidade principal de anel projetada para 12kV aplicada em um sistema de 24kV sofrerá o dobro da tensão de campo elétrico pretendida, acelerando o envelhecimento do isolamento e aumentando o risco de arco entre fases. Por outro lado, especificar excessivamente uma RMU para uma rede de tensão mais baixa desperdiça despesas de capital. Nossa fábrica em Lugao Power Co., Ltd. constrói RMUs personalizáveis ​​com classificações de tensão verificadas em conformidade com os padrões IEC 62271-200 e GB/T 3906. Este guia abrangente explica como as classificações de tensão influenciam cada parâmetro de desempenho, apoiado por nossos dados de teste internos e experiência de campo.

Diretório

Por que a classificação de tensão determina a resistência dielétrica e a coordenação do isolamento em uma unidade principal em anel

O desempenho dielétrico de qualquer unidade principal de anel está fundamentalmente ligado ao seu nível de tensão nominal. A classificação de tensão influencia as folgas elétricas, as distâncias de fuga e o tipo de meio isolante (SF6, epóxi sólido ou ar seco). Para uma unidade principal de anel da Lugao Power Co., Ltd., nossa fábrica projeta cada RMU com uma tensão suportável de frequência de energia especificada e uma tensão suportável de impulso de raio que se correlaciona diretamente com a tensão operacional máxima do sistema. Abaixo está uma análise detalhada de como as classificações de tensão definem os limites de isolamento.

• Nível Básico de Isolamento (BIL):Para uma RMU de 12kV, a tensão suportável de impulso de raio padrão é de pico de 75kV. Para uma unidade de 24kV, o BIL sobe para 125kV. Este aumento de 66% exige maior espaçamento entre fases e barreiras de isolamento sólidas e robustas.
• Tensão de início de descarga parcial (PDIV):Classificações de tensão mais altas aumentam exponencialmente os riscos de descarga parcial. Nossa fábrica testa cada unidade principal de anel com tensão nominal de 1,5x para garantir que o PDIV permaneça abaixo de 10pC. Em 36kV, o controle PD requer fundição de epóxi de camada tripla.
• Liberação e Creepage:A IEC 62271-1 exige folgas mínimas de 60 mm para 12 kV, mas 120 mm para 24 kV. Nossos projetos de unidade principal de anel incorporam fundição a vácuo otimizada para reduzir as folgas necessárias e, ao mesmo tempo, exceder os padrões.
• Dependência da pressão SF6:Para RMUs isoladas a gás, classificações de tensão mais altas exigem maior densidade do gás SF6 (0,25 MPa para 12kV vs 0,45 MPa para 40,5kV) para manter a rigidez dielétrica. Lugao Power Co., Ltd. usa tanques de aço inoxidável soldados à prova de vazamentos.

Nossa fábrica compilou resultados de testes de mais de 500 instalações de RMU. A tabela a seguir ilustra a correlação direta entre a classificação de tensão e os principais parâmetros de isolamento paraLugao Power Co., Ltd.Série de unidade principal de anel.

Escolher a classificação de tensão correta não é opcional. Quando uma unidade principal de anel opera acima de sua tensão projetada, a árvore elétrica é iniciada dentro de dois anos. Nossa fábrica recomenda sempre especificar uma RMU com tensão nominal igual ou 10% superior à tensão máxima de operação da rede. Lugao Power Co., Ltd. oferece RMUs personalizadas de 6kV a 40,5kV, cada uma validada por meio de testes de tipo dielétrico em nosso laboratório certificado de alta tensão.

Como as classificações de tensão afetam diretamente a comutação com interrupção de carga e a capacidade de criação de curto-circuito

O desempenho de comutação de interrupção de carga e a capacidade de curto-circuito de uma unidade principal em anel não são estáticos; eles escalam com a tensão nominal. Para um determinado projeto de contato físico, aumentar a tensão nominal aumenta a energia do arco durante as operações de comutação. Nossos engenheiros de fábrica na Lugao Power Co., Ltd. projetar nossa unidade principal de anel com geometrias de contato que consideram tensão e corrente simultaneamente. Veja como a classificação de tensão influencia o desempenho dinâmico.

• Capacidade de extinção de arco:A 12kV, uma chave seccionadora de carga deve extinguir um arco de cerca de 250V por mm. Em 24kV, a tensão do arco dobra, exigindo velocidades de corte de contato mais rápidas e calhas de arco aprimoradas. Nossa RMU usa interruptores a vácuo de campo magnético axial para desempenho consistente de até 40,5kV.
• Capacidade de produção (corrente de pico):Os padrões IEC exigem que uma unidade principal de anel suporte correntes de até 2,5 vezes a corrente nominal de curto-circuito. Entretanto, tensões mais altas do sistema reduzem a corrente de ligação permitida, a menos que a pressão de contato seja aumentada. Lugao Power Co., Ltd. usa contatos de prata-tungstênio que mantêm baixa resistência de contato mesmo em classificações de 40,5kV/1250A.
• Sobretensões de comutação:Ao comutar cargas indutivas ou capacitivas, RMUs de tensão mais alta geram sobretensões de reacendimento mais severas. Nossa fábrica equipa nossa unidade principal de anel com amortecedores RC ou pára-raios para redes acima de 24kV.
• Taxa de erosão de contato:Para o mesmo número de operações de interrupção de carga, uma RMU de 36kV irá desgastar os contatos 40% mais rápido do que uma unidade de 12kV se não for projetada adequadamente. Nossa fábrica utiliza material de contato CuCr50 para minimizar a erosão, estendendo a vida elétrica para 10.000 operações.

Abaixo está uma tabela comparativa que mostra como nossa Lugao Power Co., Ltd. A série Ring Main Unit mantém o desempenho em todas as classificações de tensão enquanto atende ou excede os requisitos da IEC 62271-100.

Nossa fábrica realizou mais de 2.000 testes de ruptura de carga em nossa família de unidades principais de anel. Os dados confirmam que, com um design de contato otimizado, uma RMU de 40,5 kV pode alcançar confiabilidade de comutação semelhante a uma unidade de 12 kV. Lugao Power Co., Ltd. fornece capacidades garantidas de curto-circuito e interrupção para cada classificação de tensão. Para aplicações críticas, como parques eólicos ou data centers, nossa fábrica recomenda selecionar uma RMU com uma classificação de tensão que inclua uma margem de segurança de 15% acima da tensão nominal da rede para acomodar sobretensões transitórias.

O que acontece quando ocorrem incompatibilidades de classificação de tensão – Modos de falha de campo na unidade principal do anel

Evidências de campo da equipe de serviço de nossa fábrica mostram que a incompatibilidade de classificação de tensão é a segunda causa mais comum de falha da unidade principal do anel após instalação inadequada. Quando uma RMU classificada para 12kV é conectada a um sistema de 24kV, as consequências seguem uma progressão de falha previsível. Compreender esses modos de falha ajuda os engenheiros a especificar corretamente desde o início. Lugao Power Co., Ltd. documentou mais de 150 casos de incompatibilidade em todo o mundo.

• Divisão Dielétrica (Fase-Terra):A tensão do campo elétrico duplica, excedendo a rigidez dielétrica do isolamento. Dentro de 6 a 12 meses, manchas carbonizadas aparecem em isoladores epóxi. Nossa fábrica testemunhou flashovers nas buchas da RMU que resultaram na substituição completa do conjunto de manobra.
• Falha de arco interno:A sobretensão causa a ionização do ar residual dentro dos compartimentos de gás. Mesmo as RMUs isoladas com SF6 perdem a capacidade dielétrica se a tensão nominal for excedida em 30%. A análise forense da nossa fábrica revelou respingos de cobre derretido provenientes de falhas de arco em unidades incompatíveis.
• Envelhecimento Precoce de VT/PTs:Transformadores de tensão projetados para classificações mais baixas saturam magneticamente, consumindo corrente de excitação excessiva e superaquecendo. Isto leva à falha do isolamento secundário. Num caso, o PT de uma RMU de 12kV explodiu após 8 meses num sistema de 20kV.
• Danos na blindagem do interruptor a vácuo:Gradientes de tensão mais altos aceleram o bombardeio de íons na proteção de vapor, reduzindo a integridade do vácuo. Nossa fábrica descobriu que um interruptor de 12kV usado em 24kV perdeu vácuo em 2.000 operações, em vez das 30.000 nominais.
• Problemas no circuito de controle:Divisores capacitivos e sensores eletrônicos de tensão produzem sinais incorretos para relés de proteção, levando a disparos indesejados ou falhas no desarme. Lugao Power Co., Ltd. aconselha combinar os sensores de tensão exatamente com a classificação da RMU.

Para quantificar o risco, nossa fábrica realizou testes de envelhecimento acelerado em amostras da unidade principal do anel com tensão nominal de 1,2x, 1,5x e 2,0x. Os resultados estão resumidos abaixo.

Nossa fábrica recomenda fortemente a verificação da tensão máxima do sistema em condições normais e de contingência antes de selecionar uma unidade principal de anel. A Lugao oferece auditorias de tensão no local e pode fornecer RMUs com isolamento aprimorado para redes propensas a picos de tensão. Não confie apenas na tensão da placa de identificação; sempre solicite relatórios de teste dielétrico ao fabricante.

Como selecionar a classificação correta de tensão da unidade principal do anel para sua rede

A seleção da classificação de tensão ideal para uma unidade principal de anel requer a análise da tensão nominal da rede, tensão máxima de operação contínua, níveis de sobretensão transitória e altitude. Nossa fábrica em Lugao desenvolveu um processo de seleção sistemático que garante o desempenho da RMU por mais de 30 anos. Abaixo descrevemos uma metodologia passo a passo usada por nossos engenheiros de sistemas de energia.

• Passo 1: Determine a tensão mais alta do sistema (Um).Para um sistema nominal de 10kV, Um geralmente é 12kV. Para 20kV nominal, Um é 24kV. Sempre use Um como a tensão nominal da linha de base para a RMU.
• Etapa 2: Considere a redução de altitude.Acima de 1000m, o isolamento do ar enfraquece. Para cada 100m acima de 1000m, reduza a capacidade nominal de tensão em 1%. Nossa fábrica fornece RMUs com correção de altitude de até 4.000 m.
• Etapa 3: Avaliar a gravidade da sobretensão causada por raios.Regiões com altos níveis isoceráunicos (>30 dias de trovoada/ano) requerem RMUs com BIL mais elevado. Lugao Power Co., Ltd. oferece isolamento reforçado com pára-raios externos.
• Etapa 4: considere futuras atualizações de rede.Se a rede de distribuição puder ser atualizada de 12kV para 24kV dentro de 10 anos, nossa fábrica recomenda adquirir uma RMU de 24kV, mas inicialmente operá-la a 12kV. Isso prepara o investimento para o futuro.
• Etapa 5: Verifique a compatibilidade do nível de curto-circuito.RMUs de tensão mais alta normalmente têm classificações de corrente de curto-circuito mais baixas para o mesmo tamanho físico. Valide se a corrente suportável nominal de curto prazo (1s) da RMU excede o nível de falha do sistema.

Nossa fábrica produz uma matriz de classificação de tensão padrão para nossa linha de produtos Ring Main Unit. Consulte a tabela abaixo para uma seleção rápida.

Nossa fábrica possui uma equipe dedicada de engenharia de aplicação que pode ajudar na seleção da classificação de tensão para qualquer unidade principal de anel. Lugao Power Co., Ltd. também fornece classificações de placa de identificação personalizadas que correspondem a tensões de rede não padrão. Sempre solicite um certificado de teste de resistência de tensão antes de finalizar sua compra de RMU. Nossa fábrica realiza testes dielétricos de rotina 100% em cada RMU enviada.

Resumo e diretrizes acionáveis ​​da Lugao Power Co., Ltd.

As classificações de tensão são o parâmetro elétrico mais crítico que influencia o desempenho da unidade principal do anel. Da coordenação de isolamento à comutação de interrupção de carga e confiabilidade de longo prazo, a classificação de tensão correta garante segurança, reduz o custo total de propriedade e evita interrupções não planejadas. Nossa fábrica resumiu cinco lições principais para engenheiros e especialistas em compras.

• Sempre combine a tensão nominal da RMU com a tensão mais alta do sistema (Um), não apenas com a tensão nominal.
• Para redes com raios frequentes ou surtos de comutação, especifique uma Unidade Principal em Anel com BIL 20% maior que o mínimo exigido.
• Nunca opere uma RMU acima de 95% de sua tensão nominal continuamente; a descarga parcial acelera dramaticamente além deste limite.
• Altitude, nível de poluição e temperatura ambiente também afetam o desempenho dielétrico – consulte Lugao Power Co., Ltd. para curvas de desclassificação.
• Invista em testes dielétricos testemunhados na fábrica para verificar a capacidade de resistência à tensão da RMU antes da instalação.

A linha de unidades principais de anel de nossa fábrica inclui classificações de tensão de 6kV a 40,5kV, cada tipo testado de acordo com padrões internacionais. Ao escolher a Lugao Power Co., Ltd., você obtém acesso a soluções projetadas que maximizam o tempo de atividade da rede.Entre em contato com nossa fábrica hojepara uma avaliação de compatibilidade de tensão e receba uma folha de dados RMU personalizada para seu projeto específico.
