Por que os padrões de segurança elétrica exigem unidades principais de anel de alta qualidade?

As redes de distribuição elétrica enfrentam ameaças constantes: curtos-circuitos, sobrecargas e desgastes ambientais. Padrões de segurança como IEC 62271-200 e IEEE C37.122 não são diretrizes arbitrárias – elas existem para evitar arcos elétricos, explosões de equipamentos e apagões em cascata. Uma Unidade Principal de Anel (RMU) é o nó crítico na distribuição secundária, controlando o fluxo de energia e protegendo os transformadores a jusante. RMUs de baixa qualidade com isolamento abaixo dos padrões, mecanismos operacionais frágeis ou vedação deficiente não podem resistir aos testes rigorosos exigidos por esses padrões. Quando ocorre um arco interno ou uma falha persiste, uma RMU não conforme pode romper, liberando gases superaquecidos e metal fundido, colocando pessoas em perigo e destruindo ativos. Assim, os códigos exigem inequivocamente engenharia robusta, rigidez dielétrica comprovada e capacidade de estabelecimento/interrupção de falhas - atribui apenas uma alta qualidadeUnidade principal de anelpode garantir.

NoLugão Power Co., Ltd., testemunhamos como ignorar este princípio leva a falhas catastróficas. Nossas décadas de experiência em fabricação confirmam que é impossível atender aos padrões de segurança elétrica sem materiais premium, montagem precisa e validação testada por tipo. Uma unidade principal de anel genuína de alta qualidade incorpora isolamento de gás isolado com SF6 ou ecológico, tanques de aço inoxidável e tecnologia de interruptor a vácuo. Esses componentes sobrevivem a impulsos de raios, temperaturas extremas e surtos de comutação. Em contraste, RMUs falsificadas ou baratas muitas vezes ignoram a classificação de arco interno (IAC) ou usam epóxi reciclado que racha durante o ciclo térmico. Para alcançar a conformidade com as cláusulas AOR (acessibilidade, operabilidade, confiabilidade) dos códigos de rede modernos, as concessionárias e as instalações industriais devem adquirir RMUs de fábricas certificadas. Neste artigo, detalhamos os padrões específicos, os mecanismos de falha e por que a abordagem da nossa fábrica garante segurança e rentabilidade a longo prazo.

Conteúdo

• 1. Quais padrões internacionais de segurança exigem unidades principais de anel de alta qualidade?
• 2. Como as unidades principais do anel inferior contribuem para acidentes elétricos e falhas do sistema?
• 3. Por que nossa fábrica prioriza fabricação e testes avançados para unidades principais de anel?
• Resumo: O elo inquebrável entre padrões e RMUs premium
• Perguntas frequentes (FAQ)

1. Quais padrões internacionais de segurança exigem unidades principais de anel de alta qualidade?

A referência global para equipamentos de manobra e controle em invólucro metálico éCEI 62271-200. Esta norma define requisitos para tensão nominal, níveis de isolamento, limites de aumento de temperatura e classificação de arco interno (IAC). Especificamente para unidades principais em anel, aplicam-se cláusulas adicionais da IEC 62271-103 (chaves de carga) e códigos de rede locais. A conformidade não é opcional: qualquer RMU usada em redes públicas ou industriais deve passar por testes de tipo, incluindo resistência à tensão dielétrica, corrente suportável de curta duração e resistência mecânica. Uma unidade principal de anel de alta qualidade passa nesses testes com amplas margens. Por exemplo, as unidades da nossa fábrica alcançam resistência à frequência de energia de 42 kV para sistemas de 12 kV, bem acima da linha de base de 28 kV exigida por muitas concessionárias. Abaixo estão os padrões críticos e suas demandas na construção de RMU:

• CEI 62271-200 (Ed.2.0):Requer classificação de arco interno IAC AFLR (lados acessíveis, frontal, traseiro, baixa pressão). Somente RMUs com gabinetes reforçados, canais de alívio de pressão e fixadores resistentes a arco podem reivindicar IAC.
• CEI 62271-100:Aplica-se à função de disjuntor se a RMU incluir um disjuntor; requer recursos de falha/interrupção de até 20kA/1s ou mais.
• IEC 60529 (classificações IP):Exige pelo menos IP3X para RMUs internas e IP54/IP67 para RMUs externas. RMUs de alta qualidade usam tanques soldados a laser e anéis de vedação duplamente vedados para manter a integridade do gás por mais de 30 anos.
• IEEE C37.20.3 (América do Norte):Enfatiza classificações de fechamento de falta e testes de surto de tensão. Uma unidade principal de anel premium deve sobreviver a 95kV BIL (nível de impulso básico) para classe de 15kV.
• Códigos de rede locais (por exemplo, ENA TS 41-36 no Reino Unido, VDE 0670 na Alemanha):Muitas vezes adicionam resistência à corrosão, operação em baixas temperaturas e resistência sísmica. Nossa fábrica projeta RMUs com faixa ambiente de -25°C a +50°C.

Por que isso força a seleção de componentes de alta qualidade? Considere o teste dielétrico: uma RMU padrão de 12kV deve sustentar 28kV rms por 1 minuto sem descarga elétrica. RMUs baratas com vazios na resina fundida ou folgas inadequadas falham de forma imprevisível. Além disso, o teste de arco interno simula uma falha de 20 kA por 1 segundo dentro do tanque – apenas a construção robusta (aço inoxidável de 3 mm, compartimentos de cabos seguros) evita a ruptura.Lugão Power Co., Ltd.conduz esses testes de tipo em laboratórios independentes, certificando cada projeto. Sem esse pedigree, os operadores correm o risco de perder a certificação de segurança e as responsabilidades legais. Em resumo, todo padrão de segurança exige, explícita ou implicitamente, materiais de alta qualidade, controle de produção rigoroso e verificação por terceiros – características que separam unidades principais de anel confiáveis ​​de falsificações perigosas.

Além disso, a ascensão das redes inteligentes e da geração distribuída coloca uma nova pressão na coordenação do isolamento das RMU. Os padrões agora exigem monitoramento aprimorado de descargas parciais (<10pC). Nossa fábrica integra sensores PD incorporados, mas somente se a estrutura básica da RMU for moldada com precisão. Unidades abaixo do padrão produzem altos níveis de PD desde o primeiro dia, acelerando falhas de isolamento. Assim, os padrões de segurança são efetivamente um filtro de qualidade: eles exigem engenharia de alta qualidade para qualquer unidade principal circular instalada legalmente. Para os especificadores de projetos, a aquisição de um fabricante compatível, como nossas instalações, garante uma operação preparada para o futuro e aprovação de seguro.

2. Como as unidades principais do anel inferior contribuem para acidentes elétricos e falhas do sistema?

Os incidentes de segurança elétrica raramente ocorrem espontaneamente – são o resultado final de defeitos acumulados e atalhos de projeto. Quando uma unidade principal circular de baixa qualidade é instalada, surgem vários caminhos de falha. O mais comum é a ruptura dielétrica causada pela entrada de umidade. RMUs com vedação abaixo do padrão ou flanges de junta única permitem que a umidade entre no SF6 ou no compartimento isolado a ar. Quando o ponto de orvalho interno excede -10°C, ocorrem descargas elétricas nos isoladores sólidos. Investigamos casos em que uma RMU com 6 meses de idade explodiu devido ao escoamento de epóxi, ferindo a equipe de manutenção. Outro cenário envolve classificação de resistência de curto prazo inadequada: um curto-circuito a jusante consome 16kA por 0,5 segundos, mas os barramentos dentro de uma RMU falsa são subdimensionados (apenas 40x5mm versus 80x10mm necessários). As forças eletromagnéticas resultantes dobram as barras, causando falta fase-fase e incêndio. Vamos analisar os perigos distintos:

• Explosão de arco elétrico:Os gabinetes de baixa qualidade não possuem abas internas de alívio de arco. A pressão aumenta para 10 bar, explodindo a porta com uma velocidade de estilhaços superior a 200 m/s. Os padrões exigem classificação IAC para evitar isso; RMUs de alta qualidade de nossa fábrica calcularam chaminés de alívio de pressão e extinção de chamas.
• Falhas de soldagem e comutação de contato:Os interruptores de carga da unidade principal em anel devem quebrar 630A ou mesmo 1250A. Contatos inferiores de prata-tungstênio ou mecanismos de mola fracos causam soldagem ou reaperto de contato. Isto leva a arcos sustentados, queimando o painel e possivelmente inflamando cabos próximos.
• Perda de isolamento de gás:Para RMUs isoladas com SF6, um vazamento pinhole (comum em tanques mal soldados) reduz a pressão. A 0,8 bar absoluto (nominal 1,4 bar), o nível de isolamento cai 30% e um surto de comutação pode perfurar a lacuna. As válvulas anti-retorno nos kits de recarga estão faltando nas unidades baratas, causando emissão gradual.
• Falhas na terminação do cabo:Os pontos de teste de cabos integrados e os cones de tensão são mal usinados em RMUs de baixa qualidade. Altos gradientes de campo elétrico causam rastreamento ao longo da bucha, levando a uma falta à terra.

Dados reais do CIGRE mostram que 43% das falhas em equipamentos de manobra se originam de isolamento ou mecanismos operacionais defeituosos. Quando tal falha ocorre em uma unidade principal de anel, os custos de reparo geralmente excedem o orçamento inicial economizado por um fator de 10. Além disso, os padrões de segurança exigem manutenção periódica (termografia, medição de resistência de contato). No entanto, as RMUs de baixa qualidade degradam-se tão rapidamente que mesmo as verificações semestrais não conseguem evitar falhas. Nossa fábrica constrói RMUs com rolamentos autolubrificantes e barramentos banhados a prata, garantindo resistência mecânica de 5.000 operações (o dobro do padrão 2.000). Este é um investimento direto em segurança.

Além disso, a montagem da unidade principal do anel de baixa qualidade carece de barreiras de fase adequadas. Durante uma falha de cabo, o plasma do arco pode se propagar para unidades funcionais adjacentes, destruindo todo o painel da RMU – um fenômeno conhecido como “propagação de arco”. Projetos premium, como os da Lugao Power Co., Ltd., incluem paredes divisórias resistentes a arco e barreiras metálicas entre o compartimento de cabos e o compartimento de barramentos. Em resumo, RMUs inferiores violam diretamente vários parágrafos da IEC 62271-200, e o preço da não conformidade é medido em vidas humanas e interrupção de negócios. Para qualquer projeto consciente da segurança, selecionar uma Unidade Principal Ring de alta qualidade não é um custo; é a única estratégia aceitável de mitigação de riscos.

3. Por que nossa fábrica prioriza fabricação e testes avançados para unidades principais de anel?

NoLugão Power Co., Ltd., operamos uma instalação de produção de última geração, onde cada unidade principal do anel passa por um rigoroso controle de qualidade de ponta a ponta. O lema da nossa fábrica é “os padrões são o chão, não o teto”. Investimos em detectores de vazamento de SF6 totalmente automatizados, soldagem robótica para gabinetes de aço inoxidável e laboratórios de descarga parcial de alta tensão. Este compromisso decorre do entendimento de que a segurança não pode ser deixada de lado. Abaixo, descrevemos os principais processos de fabricação e testes que garantem que cada RMU exceda os padrões de segurança elétrica. Nosso processo transparente gera confiança entre concessionárias, empreiteiros de EPC e desenvolvedores de energia renovável.

Seleção de materiais e validação de projeto:Usamos apenas cobre de alta qualidade (mínimo de 99,9% de pureza), aço inoxidável 304L (espessura de 2,5 mm para ambientes internos, 3,0 mm para ambientes externos) e resina epóxi de grau VO para buchas. Cada lote de materiais recebidos é testado quanto à condutividade e resistência à tração. Nosso projeto de unidade principal de anel incorpora vedações triplas no eixo operacional e medidores de pressão para monitoramento de gás vivo. A coordenação do isolamento é verificada por simulação de campo eletrostático 3D, eliminando quaisquer arestas vivas.

Processos de linha de montagem:Nossa fábrica emprega técnicos qualificados treinados nos procedimentos DIN EN ISO 9001. A montagem de cada unidade principal de anel envolve cinco estações dedicadas: 1) fabricação de tanques com teste de vazamento por espectrometria de massa de hélio (<1×10⁻⁶ mbar·l/s), 2) montagem de interruptor e barramento com parafusos controlados por torque, 3) montagem e lubrificação do mecanismo, 4) montagem final de caixas de cabos e intertravamentos, 5) testes de desempenho. Em cada estação, são registradas leituras digitais de torque e registros de pressão de gás. Esta rastreabilidade é a nossa garantia.

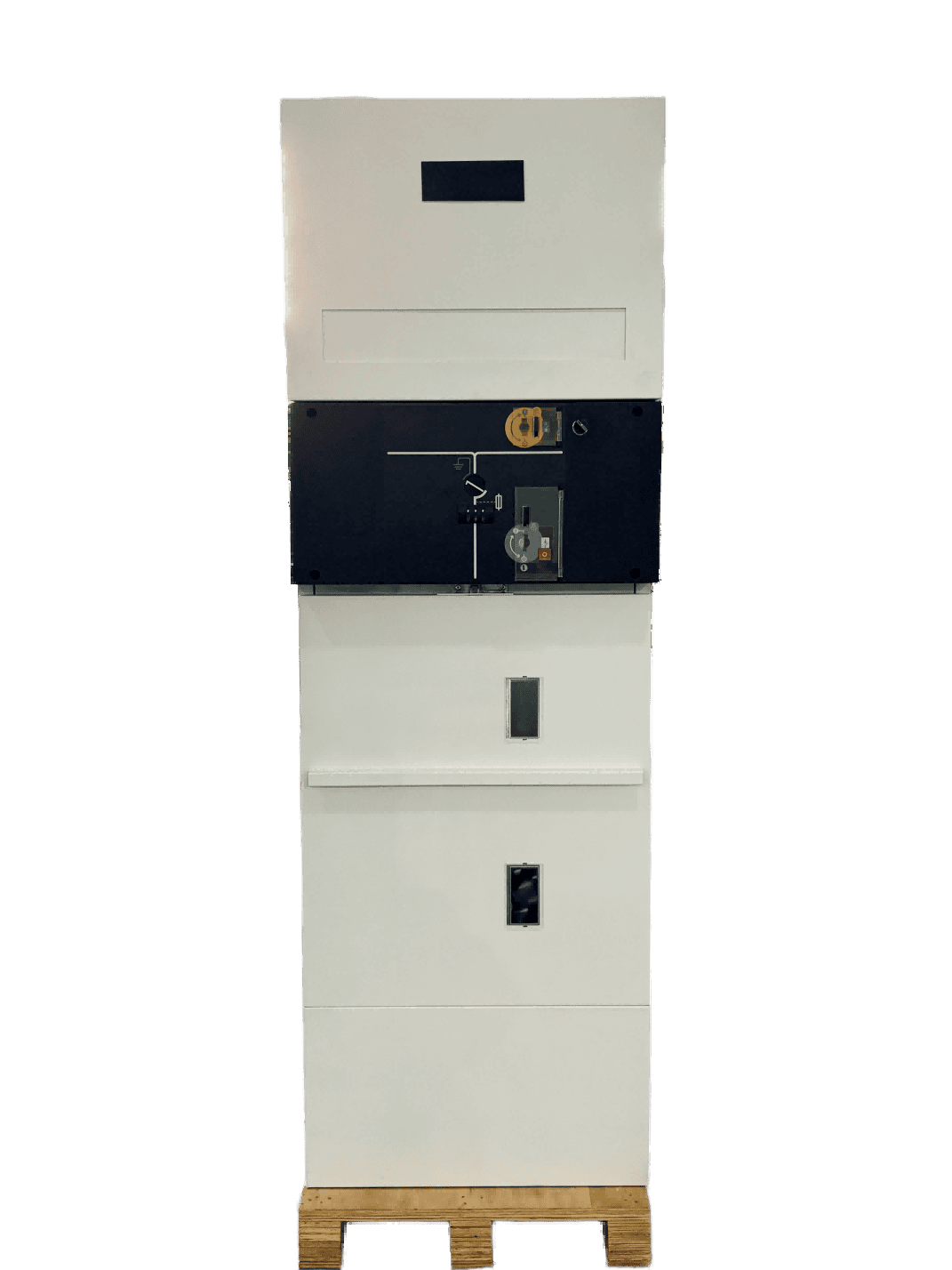

Agora, observe os principais parâmetros elétricos de nossa série de unidades principais de anel de 12kV/24kV mais vendidas (modelo LGU-RMU-24). Esses números demonstram a margem de qualidade em relação aos requisitos básicos:

Nossa fábrica implementa 100% de testes de rotina de acordo com IEC 62271-200, incluindo: teste de tensão de frequência de energia, medição de descarga parcial (≤5pC a 1,2Ur), medição de resistência de contato (≤40 µΩ para circuito principal), teste de estanqueidade a gás, teste de operação mecânica (5 ciclos completos). Além disso, as unidades de amostra passam por testes de ciclagem térmica (-25°C a +70°C) e de curto-circuito nos laboratórios KEMA/CESI. Com esse nível de qualidade, nossa Unidade Principal de Anel não apenas satisfaz, mas também supera as expectativas dos inspetores de segurança e dos operadores de rede. Os clientes que nos escolhem reduzem os custos totais de propriedade, eliminando interrupções não planejadas e ações judiciais. A nossa abordagem centrada no cliente, combinada com o suporte pós-venda local, torna-nos no parceiro preferido para projetos de infraestruturas na Europa, Ásia e Américas. Até o momento, nossa fábrica entregou mais de 15.000 unidades sem nenhum ferimento relacionado ao arco interno. Esse é o poder da qualidade sem compromissos.

Resumo: O elo inquebrável entre padrões e RMUs premium

Existem padrões de segurança elétrica porque a eletricidade, quando não controlada, é letal. Eles exigem métricas de desempenho específicas – rigidez dielétrica, contenção de arco, falha/interrupção de falhas e resistência mecânica. Somente uma unidade principal de anel de alta qualidade pode atender a essas métricas de maneira confiável ao longo de décadas de operação. Pela experiência da nossa fábrica, o prêmio inicial de uma RMU certificada é marginal em comparação com o custo de um único acidente, que inclui multas regulatórias, reclamações médicas, tempo de inatividade de produção e danos à reputação. Provamos que a aplicação consistente da IEC 62271-200, combinada com a excelência na produção emLugão, oferece RMUs que protegem tanto pessoal quanto ativos. Quer você opere um data center, um parque eólico ou uma subestação de serviços públicos, exigir uma unidade principal circular de alta qualidade não é uma opção – é o núcleo de sua estratégia de segurança. Lembre-se: os atalhos tomados hoje tornam-se os incidentes de amanhã. Escolha a qualidade, escolha a conformidade e faça parceria com um fabricante que prioriza a segurança da vida acima de tudo.

Perguntas frequentes (FAQ)

Pergunta 1: Por que os padrões de segurança elétrica exigem especificamente a classificação de arco interno (IAC) para unidades principais em anel?

Resposta: A classificação de arco interno (IAC) é obrigatória porque uma RMU pode sofrer uma falha interna devido, por exemplo, a falha de isolamento ou erro do operador. Sem um invólucro com classificação IAC, o aumento de pressão de um arco pode romper o tanque, liberando plasma em temperaturas superiores a 10.000°C. Normas como IEC 62271-200 exigem que o IAC AFLR garanta que as portas e tampas permaneçam travadas, que os gases quentes sejam direcionados para áreas seguras e que nenhuma peça seja ejetada. Uma unidade principal de anel de alta qualidade de uma fábrica certificada é submetida a testes de arco em grande escala para comprovar essa capacidade. Unidades de baixa qualidade não possuem rotulagem IAC, o que significa que fornecem proteção zero ao pessoal. Investir em uma RMU certificada pela IAC é a única maneira de cumprir os regulamentos de segurança no local de trabalho (por exemplo, NFPA 70E).

Pergunta 2: Como posso identificar visualmente uma unidade principal circular de baixa qualidade que pode falhar nos padrões de segurança?

Resposta: Os principais sinais de alerta visuais incluem: folhas finas do invólucro (abaixo de 1,5 mm para aço inoxidável), cordões de soldagem irregulares, falta de aberturas de alívio de pressão visíveis, medidor de densidade de gás não original (ou nenhum medidor) e ausência de uma etiqueta de teste de tipo. Além disso, as RMUs de baixa qualidade muitas vezes possuem mecanismos operacionais de plástico em vez de aço, e faltam sistemas de intertravamento para impedir o acesso a peças energizadas. Em nossa fábrica, cada unidade principal Ring possui um número de série com certificados de teste. Se um fornecedor não puder produzir relatórios de teste de tipo IEC ou vídeos de arco interno, considere essa unidade não conforme. Sempre solicite documentação de teste de terceiros antes da compra.

Pergunta 3: A manutenção regular compensa a compra de uma unidade principal circular de baixa qualidade em vez de uma unidade premium?

Resposta: Não. Embora a manutenção seja vital, ela não pode corrigir falhas fundamentais de projeto. Uma unidade principal de anel de baixa qualidade pode ter distâncias de isolamento insuficientes, contatos corrosivos ou microvazamentos no sistema de gás – problemas que não podem ser corrigidos por limpeza ou aperto periódico. Os padrões determinam que o equipamento deve ser seguro desde o início. Na verdade, tentativas excessivas de manutenção em uma RMU abaixo do padrão podem introduzir riscos adicionais, como desgaste de roscas ou desalinhamento de contatos. Em contraste, as RMUs de alta qualidade da nossa fábrica são projetadas para operação “livre de manutenção” durante 10 a 15 anos, além de inspeções visuais. Investir em qualidade reduz drasticamente o custo do ciclo de vida e garante a conformidade inerente.

Pergunta 4: Quais testes específicos comprovam que uma Unidade Principal Ring atende a altos padrões de segurança?

Resposta: Os testes de tipo obrigatórios de acordo com a IEC 62271-200 incluem: testes dielétricos (frequência de energia e impulso de raio), teste de aumento de temperatura na corrente nominal, teste de corrente suportável de curto prazo e de pico, teste de arco interno (IAC), teste de resistência mecânica (por exemplo, 2.000 operações para chaves de carga) e verificação do grau de proteção (IP). Além disso, os testes de rotina de fábrica para cada unidade consistem em resistência à tensão de frequência de energia, medição de descarga parcial, resistência de contato, estanqueidade a gases e verificações de operação mecânica. Na Lugao Power Co., Ltd., nossa Unidade Principal de Anel é submetida a todos esses testes, além de envelhecimento sísmico e climático opcional. Se algum teste falhar, o projeto é rejeitado. Somente depois de aprovados podemos marcar legalmente a unidade como compatível.

Pergunta 5: Por que um engenheiro de projeto deveria especificar a Lugao Power Co., Ltd. como fornecedor de unidades principais de anel de alta qualidade?

Resposta: Lugao Power Co., Ltd. combina mais de 20 anos de experiência na fabricação de painéis com instalações internas de testes de tipo e certificações internacionais (KEMA, CE, TUV). Nossa unidade principal de anel oferece parâmetros superiores (BIL mais alto, PD mais baixo, taxa de vazamento mais baixa) em comparação com alternativas de orçamento. Fornecemos documentação completa, rastreabilidade e uma equipe de suporte técnico dedicada. Além disso, o controle de qualidade da nossa fábrica inclui 100% de detecção de vazamento de hélio e testes de descarga parcial em cada unidade. Ao nos especificar, os engenheiros reduzem a responsabilidade, garantem a conformidade com o código da rede e obtêm um produto que dura 30 anos. Solicite um orçamento ou avaliação de amostra para ver diretamente a diferença de qualidade – entre em contato com nossa equipe para soluções específicas para projetos e consultoria técnica gratuita. Sua segurança é o nosso negócio.
