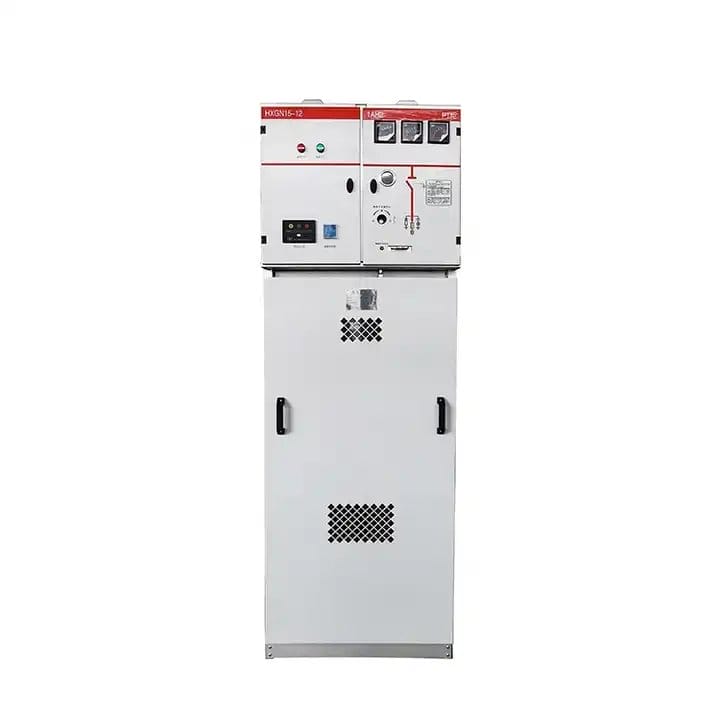

Painel de distribuição fechado de metal CA fixo de 12KV

Painel de distribuição fechado de metal CA fixo de 12KV fabricado pela Liugao. Projetado especificamente para aplicações de distribuição secundária. Este painel isolado a ar representa um equilíbrio entre considerações econômicas e funcionalidade avançada, incorporando uma chave seccionadora de carga de gás SF6 em conjunto com um disjuntor a vácuo (VCB) ou disjuntor a gás (GCB). Com foco na economia e na versatilidade, o painel tipo HXGN-12 se destaca como uma solução confiável para uma variedade de necessidades em sistemas de distribuição secundária.

Enviar consulta

Descrição do produto

A Liugao, fornecedora líder de painéis de alta tensão, apresenta a RMU com isolamento a gás ambiental HXGN口-12, um equipamento de distribuição abrangente projetado para sistemas seccionados de 12kV, trifásicos, CA 50 Hz, barramento único e barramento único. Este produto possui construção simples, operação flexível, intertravamento confiável e fácil instalação, fornecendo soluções técnicas satisfatórias para diversas aplicações e usuários. Aproveitando a tecnologia de detecção e a integração de informações, juntamente com o desempenho técnico avançado, a RMU oferece opções de configuração simples e flexíveis para atender às crescentes demandas do mercado e alinhar-se aos requisitos de inteligência da rede.

Adaptada para redes de cabos industriais e civis e projetos de terminais de redes de distribuição, esta RMU ambiental com isolamento a gás é excelente na aceitação e distribuição de energia elétrica. Sua versatilidade brilha em áreas residenciais urbanas, pequenas subestações secundárias, estações de comutação, caixas de derivação de cabos, subestações de caixa, empreendimentos industriais e de mineração, shopping centers, aeroportos, metrôs, instalações de geração de energia eólica, hospitais, estádios, ferrovias, túneis e vários outros Localizações. A RMU com isolamento a gás ambiental HXGN口-12 se destaca como uma solução confiável e adaptável para uma ampla gama de aplicações no cenário em constante mudança da distribuição elétrica.

ambiente operacional fechado do Switchgear do metal da C.A. 12KV fixo

Temperatura ambiente:

Temperatura máxima do ar: +40℃,

Temperatura mínima do ar: -15℃;

Altitude: ≤ 1000m;

Aparelhagem tipo HXGN-12Umidade:

Valor médio diário de umidade relativa: ≤95%

Valor médio mensal de umidade relativa: ≤90%

O ar ambiente não está significativamente poluído por poeira, fumaça, gases corrosivos e/ou inflamáveis, vapores ou sal.

Características do painel de distribuição fechado em metal CA fixo 12KV

A RMU isolada a gás ambiental HXGN口 -12 não apenas atende aos padrões nacionais relevantes, aos padrões da indústria de energia e aos padrões de referência internacionais, mas também os excede. Seus principais componentes, incluindo o interruptor e os principais componentes elétricos, são integrados em um módulo com peças condutoras encerradas em uma embalagem de isolamento sólido. O uso de conectores de cabo blindados aumenta a segurança, enquanto os barramentos das unidades funcionais apresentam isolamento de barramento blindado, garantindo uma operação segura.

O mecanismo operacional, utilizando um mecanismo de mola, possui uma vida mecânica superior a 10.000 ciclos. Notavelmente, o dispositivo permite monitoramento remoto e rastreamento do status do equipamento em tempo real, permitindo operação autônoma. Este dispositivo de distribuição de energia de desempenho superior fornece uma unidade de fonte de alimentação econômica, oferecendo opções como uma unidade de disjuntor a vácuo (630A, 20-25kA) e uma unidade de chave de carga a vácuo (630A, 20-25kA). O HXGN口 -12 se destaca como uma solução avançada, combinando segurança, eficiência e tecnologia de ponta no domínio da distribuição de energia.

Especificação de painel de distribuição de metal CA fixo de 12KV

Não	Item	Unidade	Parâmetro
1	Tensão nominal	kV	12	24	36
2	Frequência nominal	Hz	50/60
3	Corrente nominal	A	630/800		1630
4	Tensão suportável de frequência de energia de 1 min (úmido/seco)	kV	38/48	50/60	70/80
5	Tensão suportável de impulso relâmpago	kV	75	125/150	195
6	Corrente nominal de interrupção de curto-circuito (pico)	kV	80	63	50/40
7	Carga ativa nominal e corrente de interrupção do circuito fechado	ka	63	50	50/40
8	Corrente de transferência nominal	A	1700	1200	800
9	Corrente nominal de curto-circuito (pico)	ka	80	63	50/40
10	Corrente nominal de interrupção de carregamento do cabo (linha)	A	50 e 10
11	Corrente de interrupção da carga do cabo em falha de aterramento	A	20	20	50
12	Corrente suportável nominal (pico)	ka	80	63	50/40
13	Corrente suportável de curto período (2s)	ka	31.5	25	16
14	Vida do mecanismo	Tempos	5000	2000	2000
