Switchgear compacto selado totalmente isolado da unidade principal do anel bonde SF6 da tensão média

Este painel compacto da unidade principal de anel elétrico selado totalmente isolado SF6 de média tensão é o principal produto da Lugao. Apresentando um design totalmente vedado e livre de manutenção, ele pode fornecer distribuição de energia para redes elétricas de 12kV, 24kV e 36kV em todo o mundo. Esta unidade principal de anel também está em conformidade com certificações internacionais como CE, ISO e IEC. Como fornecedor profissional de painéis elétricos, os painéis isolados em SF6 da Lugao isolam completamente todos os componentes de alta tensão do ambiente externo. Sua estrutura metálica garante operação segura nas condições mais exigentes, desde subestações subterrâneas até instalações costeiras.

Principais parâmetros técnicos

Diagrama de esquema típico:

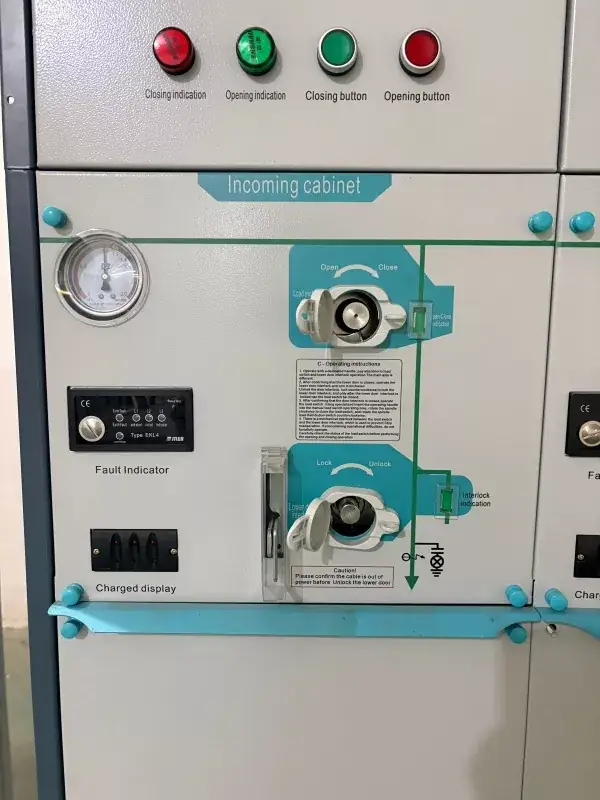

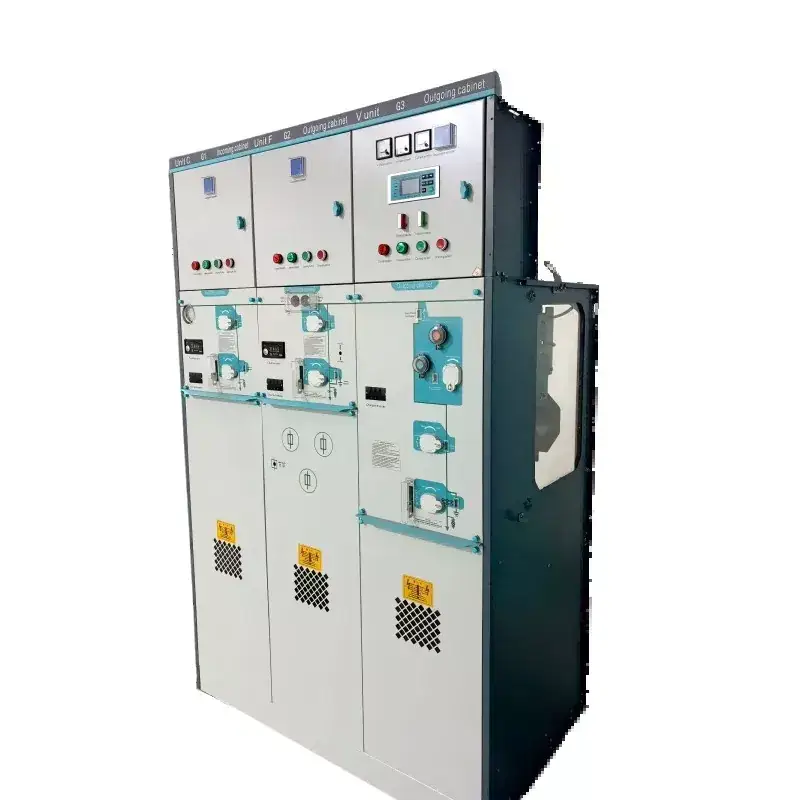

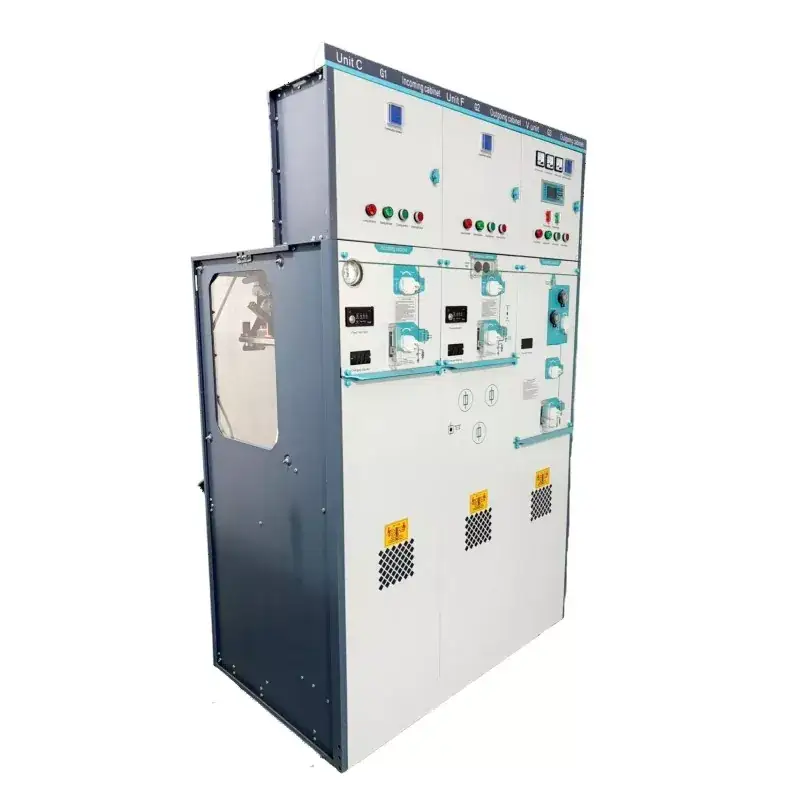

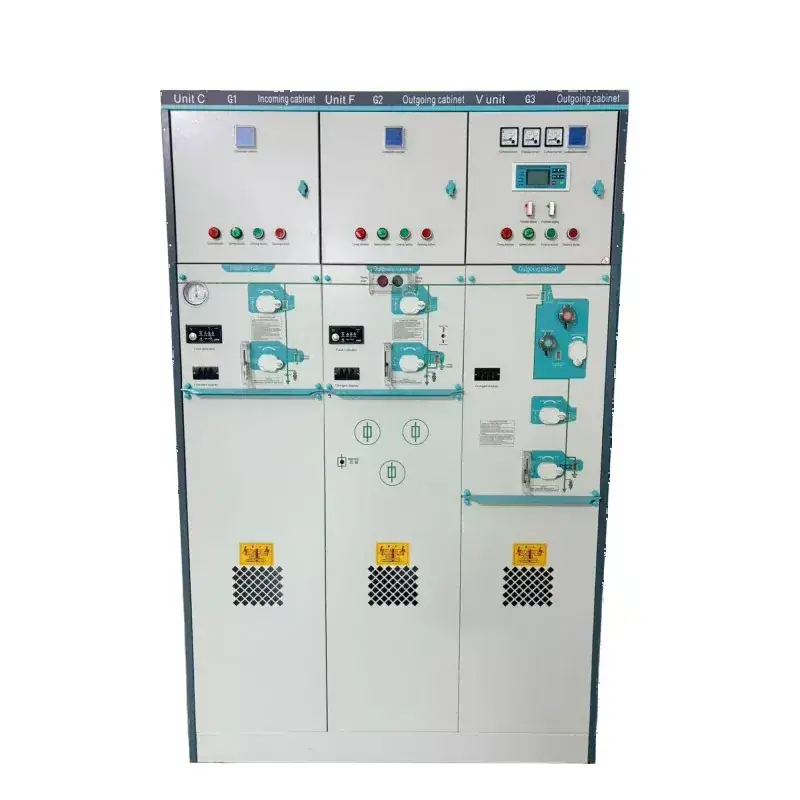

Detalhes do produto:

O que torna esta unidade principal de anel única?

1. Projeto de isolamento verdadeiro e completo

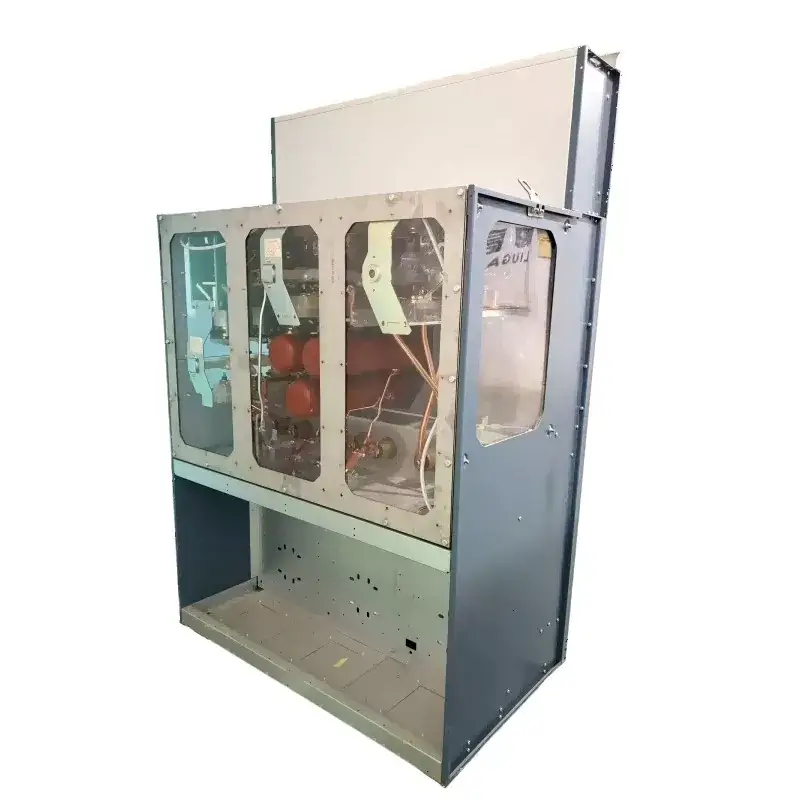

Ao contrário do painel elétrico isolado a ar tradicional, o painel compacto da unidade principal de anel elétrico selado totalmente isolado SF6 de média tensão da Lugao é fabricado usando tecnologia soldada a laser em um tanque de aço inoxidável totalmente selado. Todos os componentes energizados – incluindo chaves de carga, disjuntores a vácuo, chaves de aterramento e barramentos principais – são completamente vedados com gás SF6. Este painel isolado a gás possui um alto índice de proteção, totalmente resistente a ambientes agressivos, como umidade e condensação, poeira e poluentes transportados pelo ar.

2. Design compacto, tamanho pequeno e requintado: Este painel compacto reduz significativamente o espaço físico. Seu design modular permite várias opções de configuração, mantendo uma área pequena, tornando-o adequado para redes subterrâneas de distribuição de energia, subestações compactas e instalações industriais com espaço limitado.

3. Operação livre de manutenção: Este painel totalmente selado elimina a necessidade de manutenção de rotina de componentes de alta tensão. Portanto, este painel isolado a SF6 não requer reabastecimento de gás durante sua vida útil de 30 anos.

Configurações disponíveis

Este painel compacto de unidade principal de anel elétrico selado totalmente isolado SF6 de média tensão acomoda uma variedade de módulos funcionais para atender a diversos requisitos de aplicação, permitindo configuração flexível com base nas necessidades específicas do cliente:

1. Módulo C – Unidade de Chave de Carga

   Possui um interruptor de carga de três posições (make-break-earth)

   Projetado para proteção de transformadores e operações de comutação de cabos

   A posição de quebra é visível através de uma janela de observação integrada

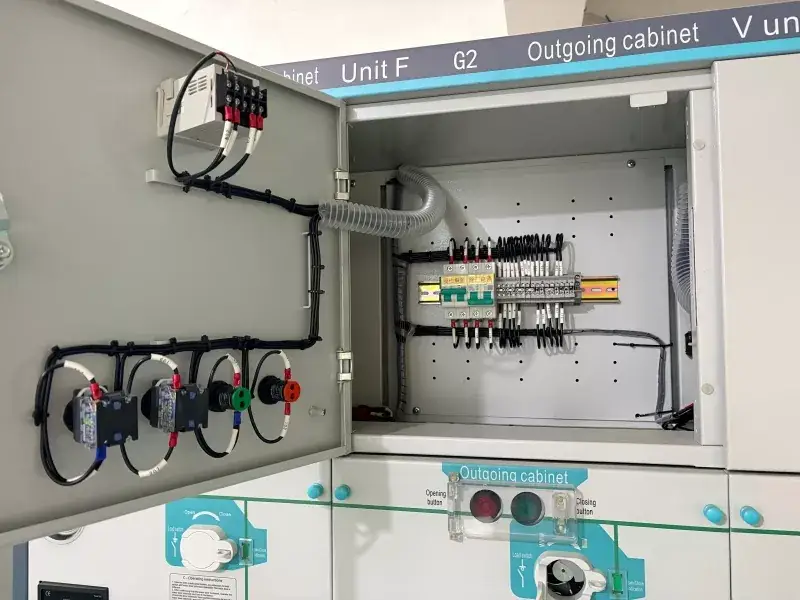

2. Módulo F – Unidade Combinada LBS-Fusível

   Integra um interruptor de carga com proteção baseada em fusível

   Fornece funcionalidade de disparo trifásico através de um mecanismo de pino de gatilho

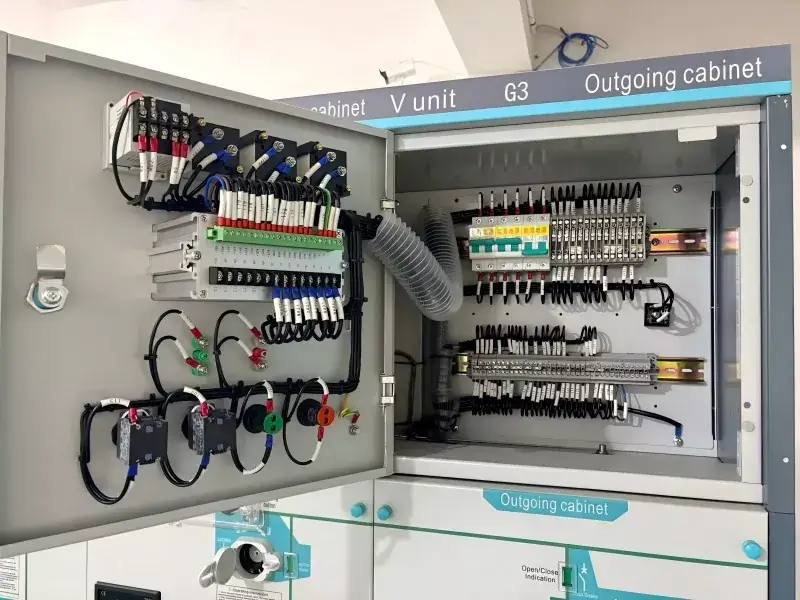

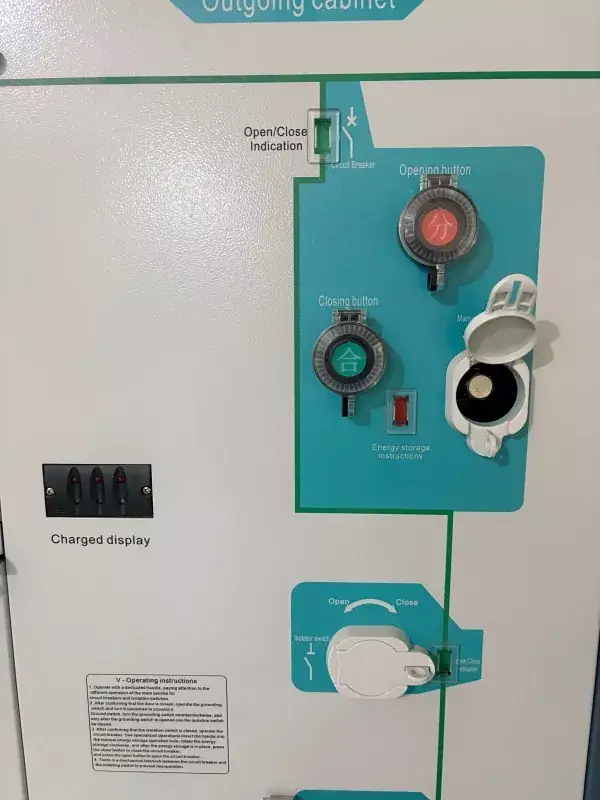

3. Módulo V – Unidade de Disjuntor a Vácuo

   Emprega um disjuntor a vácuo para proteção de cabos e transformadores

   Adequado para aplicações que exigem operações de comutação frequentes

   Suporta um relé de proteção integrado opcional

4. Módulo D – Conexão Direta por Cabo

   Fornece uma conexão de cabo simples, sem qualquer aparelho de comutação

   Destinado a alimentadores não comutados ou aplicações de riser de barramento

5. Módulo M – Unidade de Medição

   Equipado com transformadores de tensão e corrente para fins de medição

Inclui terminais de teste e interfaces para montagem de instrumentação

Perguntas frequentes (FAQ)

Pergunta 1: O que é uma unidade principal em anel?

Resposta 1: Este painel compacto de unidade principal de anel elétrico selado totalmente isolado SF6 de média tensão é um painel compacto isolado a gás adequado para distribuição de energia de 12kV, 24kV e 36kV. A unidade principal em anel utiliza um tanque de aço inoxidável totalmente vedado contendo gás SF6, que isola todos os componentes de alta tensão, incluindo interruptores de carga e disjuntores a vácuo.

Pergunta 2:Quais configurações estão disponíveis para esta unidade principal de anel?

Resposta 2: Este painel compacto oferece configurações modulares:

Módulo C: Unidade de comutação de carga para comutação de cabos e transformadores

Módulo F: Combinação interruptor-fusível de carga para proteção do transformador

Módulo V: Disjuntor a vácuo para operação frequente

Módulo D: Conexão direta de cabo para alimentadores não comutáveis

Módulo M: Unidade de medição com transformadores de tensão e corrente

Pergunta 3:Esta unidade principal de anel pode ser expandida no futuro?

Resposta 3: Sim, módulos adicionais da unidade principal em anel podem ser conectados usando conectores de barramento isolados a gás.

Pergunta 4:Quais recursos de segurança estão incluídos?

Resposta 4: Intertravamentos mecânicos, Classificação de arco interno, Liberação de pressão, Chave de aterramento.

Pergunta 5: Qual é o prazo de entrega?

Resposta 5: As configurações padrão estão em estoque; modelos personalizados levam aproximadamente 20 dias. Para necessidades urgentes, consulte
