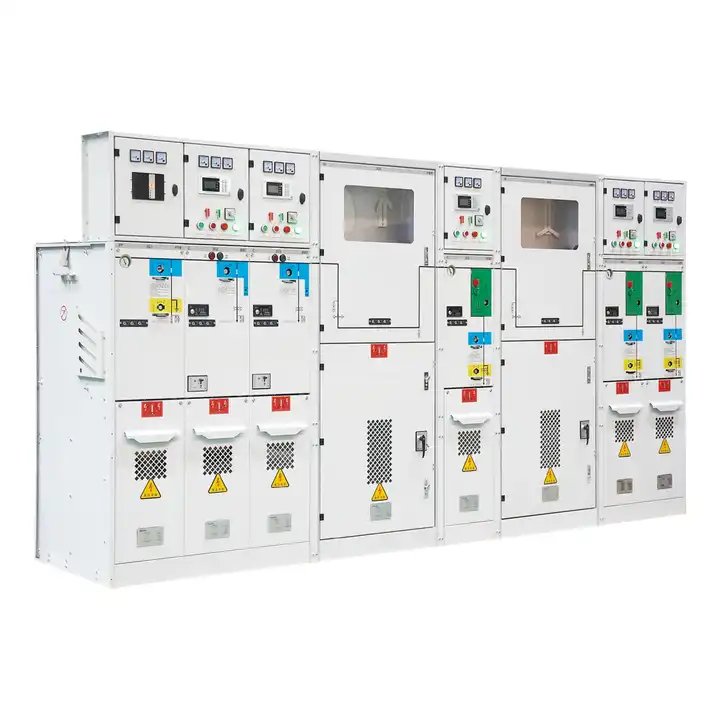

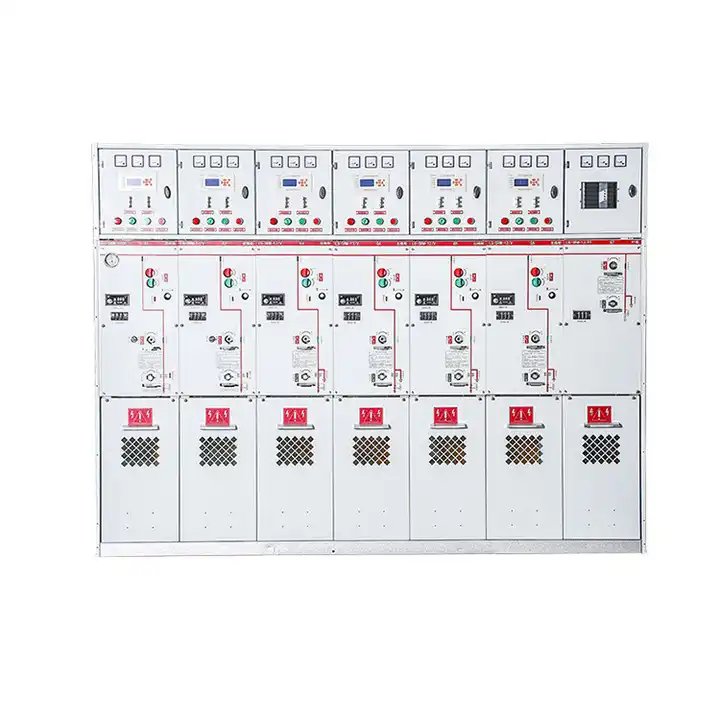

Liugao, um fornecedor líder de painéis de distribuição de alta tensão, o gabinete de rede de anel compacto SF6 da série L.G-SRM-12/24/40.5 totalmente isolado e totalmente fechado, conhecido como gabinete inflável, é projetado para uso em CA trifásico 50 Hz, tensão nominal Sistemas de distribuição de energia de 24kV. Este gabinete versátil atende a diversas funções, incluindo manuseio de correntes de carga, correntes de sobrecarga e curtos-circuitos. Também é capaz de interromper cargas capacitivas, como transformadores sem carga, linhas aéreas fixas, linhas de cabos e bancos de capacitores, contribuindo para a distribuição, controle e proteção de energia dentro do sistema de energia.

O LG-SRM-12/24/40.5 apresenta estrutura totalmente vedada, com todos os componentes encerrados em uma câmara de gás soldada em placas de aço inoxidável, proporcionando alto índice de proteção IP67. Este projeto garante adaptabilidade a condições ambientais desafiadoras, incluindo umidade, névoa salina, inundações, poluição intensa e muito mais, tornando-o um conjunto de manobra de rede em anel multi-loop seguro e confiável. Amplamente aplicável em parques industriais, ruas, aeroportos, áreas residenciais e centros comerciais prósperos, representa uma solução ideal para automação de redes de distribuição. Além disso, é útil em subestações compactas do tipo caixa, caixas de derivação de cabos, operações de abertura e fechamento, estações de energia eólica, metrôs e túneis.

ambiente operacional do Switchgear da rede do anel do metal do gás de 12KV SF6

Faixa de temperatura operacional: -40°C a +40°C (Consideração para temperaturas abaixo de -30°C sujeita a negociação entre usuário e fabricante)

Altitude: Abaixo de 2.500 metros (Altitudes superiores a 2.500 metros sujeitas a negociação entre usuário e fabricante)

Umidade relativa média máxima: média de 24 horas inferior a 95%, média mensal inferior a 90%

Intensidade do terremoto: Não superior a 8 graus

Locais adequados: Exclui áreas com riscos de incêndio, riscos de explosão, corrosão química e vibrações severas frequentes

Características do switchgear da rede do anel do metal do gás 12KV SF6

O gabinete de anel inflável LG-SRM-12 é um sistema totalmente selado com peças energizadas e interruptores encerrados em um corpo robusto de aço inoxidável. Este design garante que todo o dispositivo de comutação permaneça inalterado pelas condições ambientais externas, garantindo confiabilidade operacional e segurança pessoal, ao mesmo tempo em que obtém uma operação livre de manutenção. A utilização de um barramento expansível permite configurações flexíveis, facilitando a modularidade total. O barramento estendido incorpora isolamento e blindagem de segurança, aumentando ainda mais a confiabilidade e a segurança. O gabinete de rede em anel inflável LG-SRM-12 também oferece soluções de automação voltadas para TV, incorporando o conceito de switch inteligente. Esta abordagem minimiza ao máximo a carga de trabalho de instalação e comissionamento no local.

Especificação do painel de distribuição de rede de anel de metal a gás 12KV SF6

Características do painel de distribuição de rede de anel de metal de gás 12KV SF6

Foto de fábrica

Embalagem
