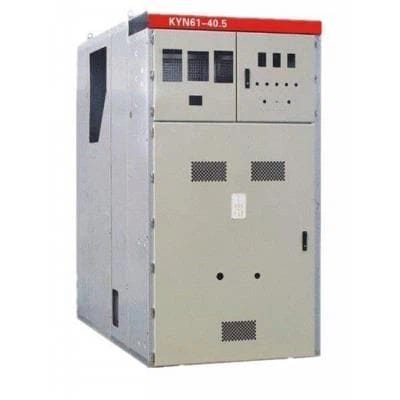

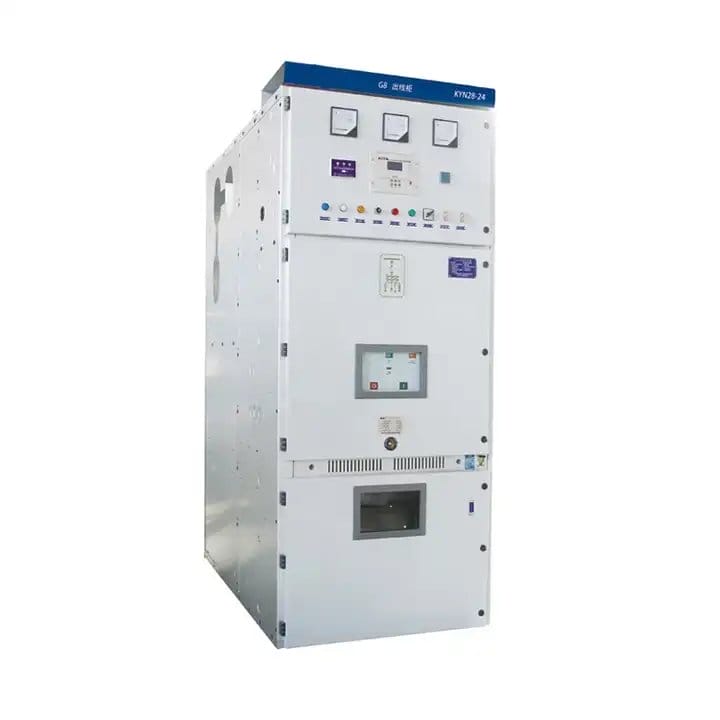

Liugao é o seu fornecedor confiável de painéis fechados de metal 33KV MV HV AC. Nosso produto em destaque, o painel de distribuição metálico CA de 33KV MT/HV, se destaca por seu volume compacto e estrutura CA em metal fechado, refletindo o design do painel de distribuição médio de 12kV. Projetado especificamente para sistemas de 24kV/15kV, elimina a necessidade de isolamento composto ou separadores de interfase, garantindo desempenho de isolamento excepcional.

Este quadro de alta tensão prioriza segurança e flexibilidade, sendo composto por um corpo de gabinete e uma peça extraível intermediária (carrinho de mão). O corpo do gabinete é segmentado em quatro compartimentos, ostentando um grau de proteção IP4X. Quando as portas dos compartimentos e a porta da câmara do disjuntor são abertas, o grau de proteção passa a ser IP2X.

A versatilidade é uma característica fundamental, acomodando vários esquemas e formas, incluindo suporte para linhas aéreas de entrada e saída, linhas de entrada e saída de cabos e outras configurações funcionais. Com suas capacidades de permutação e combinação, transforma-se em uma unidade de distribuição de energia para diversas aplicações.

Facilitando a facilidade de instalação, depuração e manutenção pela parte frontal, este

o painel de distribuição de alta tensão oferece a opção de arranjo duplex por meio de posicionamento costas com costas ou configuração montada na parede. Isto não só aumenta a segurança e a flexibilidade, mas também minimiza o espaço físico, tornando-o uma escolha ideal para várias configurações. Confie na Liugao para obter uma solução abrangente e adaptável de painel metálico de 33 KV MV e HV AC que combina tecnologia de ponta com design prático, garantindo confiabilidade e eficiência em diversas aplicações de alta tensão.

Painel de distribuição fechado de metal CA 33KV MV e HVAmbiente operacional

1. Temperatura do ar ambiente: -15°C~+40°C;

2. Altitude:≤3000m;

3. Umidade relativa: umidade relativa média diária não superior a 95%, média mensal não superior a 90%;

4. Intensidade sísmica: não superior a Ms8;

5. O local de instalação deve estar livre de fogo, perigo de explosão, poluição grave, corrosão química ou vibração severa.

6. Se o produto for destinado a locais além das condições normais de serviço estipuladas pelo GB3906, negocie com nossa empresa.

Características do painel de distribuição de metal CA 33KV MV e HV

Vários carrinhos de mão, operação conveniente A estrutura do carrinho de mão é composta de chapas de aço através da usinagem de máquinas-ferramenta CNC. O carrinho de mão possui boa coordenação de isolamento com o corpo do gabinete, com intertravamento mecânico seguro, confiável e flexível. Pode ser dividido em carrinho de mão de disjuntor, carrinho de mão de transformador de tensão e carrinho de mão isolante de acordo com as finalidades, carrinhos de mão da mesma especificação são absolutamente trocáveis. Existem posições de interrupção, posição de teste e posição de trabalho no corpo do gabinete para carrinho de mão, cada posição possui dispositivo de posicionamento respectivamente que garante um intertravamento confiável, deve realizar a operação de acordo com o processo de intertravamento anti-má operação. Todos os carrinhos de mão adotam parafuso de avanço para girar para empurrar ou retirar, é conveniente e flexível para operar, adequado para todos os tipos de operadores de plantão. Quando for necessário retirar o carrinho de mão do corpo do gabinete, utilize um carro de transferência especial para retirá-lo de forma conveniente e, em seguida, realizar inspeções e manutenção; adota o tipo intermediário, tem pequeno volume e é conveniente para verificar e manter.

Especificação do painel de distribuição de metal 33KV MV e HV AC

Características do painel de distribuição de metal CA 33KV MV e HV
