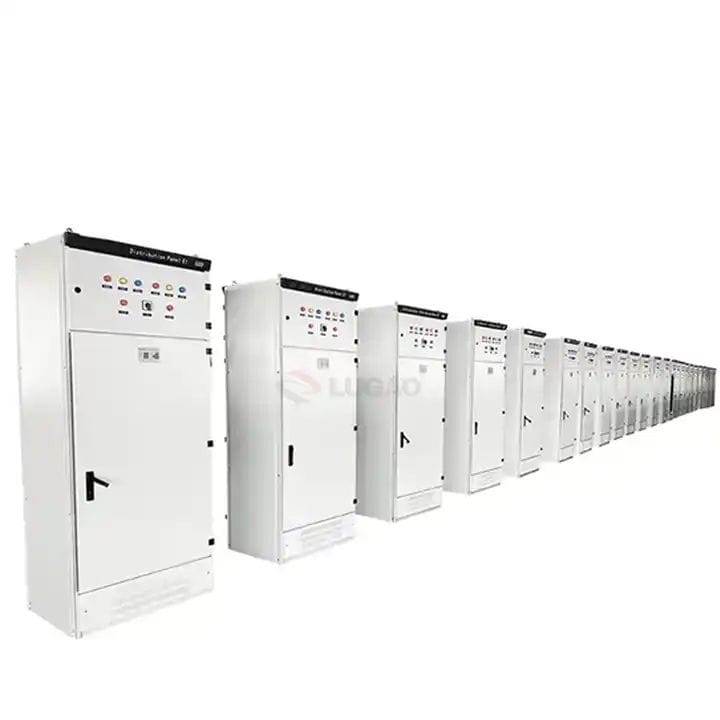

GGD 600A 1000A 2000A Painel fixo de baixa tensão interno

Lugao se orgulha de ser fabricante de painéis fixos internos de baixa tensão GGD 600A 1000A 2000A, o gabinete de distribuição de energia de baixa tensão GGD AC é adequado para aplicação em usinas de energia, subestações de transformadores e empresas de mineração industrial. É projetado para uso em sistemas de distribuição de energia operando na frequência de 50 Hz, com tensão nominal de trabalho de 380 V e corrente máxima de trabalho de 3150A. Este gabinete de distribuição é empregado para transformação de energia, distribuição e controle da potência do motor, bem como para controle do motor e iluminação dentro dos parâmetros de tensão e corrente especificados.

Enviar consulta

Descrição do produto

Lugao sendo GGD 600A 1000A 2000A fornecedor de painel fixo interno de baixa tensão. O gabinete de distribuição de energia de baixa tensão GGD AC é um novo tipo de gabinete de distribuição de energia de baixa tensão fabricado de acordo com os requisitos da autoridade do Ministério de Energia, clientes e departamentos de projeto relevantes em princípio de ser seguro, económico, racional e fiável. Suas características incluem alta capacidade de interrupção, boa estabilidade de aquecimento, esquema elétrico flexível, combinação conveniente, ser sistemático, boa praticidade e estrutura inovadora. Ele pode ser usado para substituir o conjunto completo de manobra de baixa tensão.

O gabinete de distribuição de energia de baixa tensão GGD AC está de acordo com os conjuntos de manobra e controle de baixa tensão IEC439 e os conjuntos de manobra e controle de baixa tensão GB725117 - parte 1: conjuntos testados e parcialmente testados.

O corpo do gabinete de distribuição de energia de baixa tensão GGD AC tem a forma de uma estrutura de gabinete universal, é soldado a partir de peças locais com aço seccional de conformação a frio 8MF (ou alterado por 8MF), peças estruturadas e peças especiais são fornecidas por fabricantes de aço indicados, de modo a garantir o precisão e qualidade. As peças do gabinete universal são projetadas no princípio do módulo com orifícios de instalação de 20 mm. Seu alto coeficiente de moeda pode realizar a pré-produção na fábrica, encurtar o prazo de produção e aumentar a eficiência do trabalho

B. O projeto do Gabinete GGD leva em consideração o problema de extração de calor no processo de trabalho. Existem diferentes quantidades de orifícios de extração de calor na parte superior e inferior do gabinete. Quando os componentes elétricos aquecem, a quantidade de calor aumentará, mas o calor será ventilado de cima e os orifícios na parte inferior complementarão constantemente o vento frio e formarão um caminho de ventilação natural de baixo para cima no gabinete selado e atingirão o objetivo de extração de calor.

C. De acordo com os requisitos de projeto de produtos industriais modernos, o design de aparência do gabinete GGD e o tamanho de corte de várias peças estão no método da seção áurea, o que torna todo o gabinete bonito e elegante

D. A porta do gabinete é conectada à treliça com corrente móvel girada para instalação e desmontagem convenientes. Há uma barra de borracha em forma de Shan no lado dobrável da porta e há uma certa distância de compressão entre a porta e a treliça quando a porta fecha, de modo a evitar que a porta bata diretamente no gabinete e classe de proteção reforçada da porta

E. A porta do instrumento instalada com componentes elétricos é conectada à treliça com muitas seções de fio de cobre macio, as peças de instalação e a treliça são conectadas com parafusos serrilhados para formar um circuito completo de proteção de aterramento

F. A tinta de revestimento é uma tinta poliéster em formato de laranja ou pó epóxi, que possui forte resistência adesiva e boa sensação tátil. Todo o gabinete é na cor mate, o que evita efeito tonto e cria um ambiente visual confortável para o pessoal de plantão

G. A parte superior do gabinete pode ser desmontada, se necessário, para facilitar a montagem e ajuste do barramento principal no local. Os quatro cantos na parte superior do gabinete são instalados com anéis voadores para elevação e transporte

A classe de proteção do gabinete é IP30, os clientes podem escolher entre IP20 e IP40 de acordo com o ambiente operacional.

Ambiente Operacional

1. Temperatura do ar ambiente: -5~+40 e a temperatura média não deve exceder +35 em 24h.

2. Instale e use dentro de casa. A altitude acima do nível do mar para o local de operação não deve exceder 2.000M.

3. A umidade relativa não deve exceder 50% na temperatura máxima de +40. Uma umidade relativa mais alta é permitida em temperaturas mais baixas. Ex. 90% em +20. Mas, tendo em conta a mudança de temperatura, é possível que o orvalho moderado seja produzido casualmente.

4. O gradiente de instalação não excede 5.

5. Instale em locais sem fortes vibrações e choques e em locais insuficientes para corroer os componentes elétricos.

6. Qualquer requisito específico, consulte o fabricante.
