Interruptor seccionador elétrico de alta tensão para exterior série GW4 110KV 150KV

As chaves seccionadoras elétricas externas de alta tensão série GW4 110KV 150KV da Lugao são fáceis de operar, instalar e manter. Eles são usados para conectar ou desconectar circuitos de alta tensão sob carga. Eles também podem ser usados em cenários como isolamento de linhas de entrada e saída em subestações. Lugao tem a capacidade de produzi-los em massa rapidamente para atender às necessidades dos clientes.

Modelo:GW4

Enviar consulta

Descrição do produto

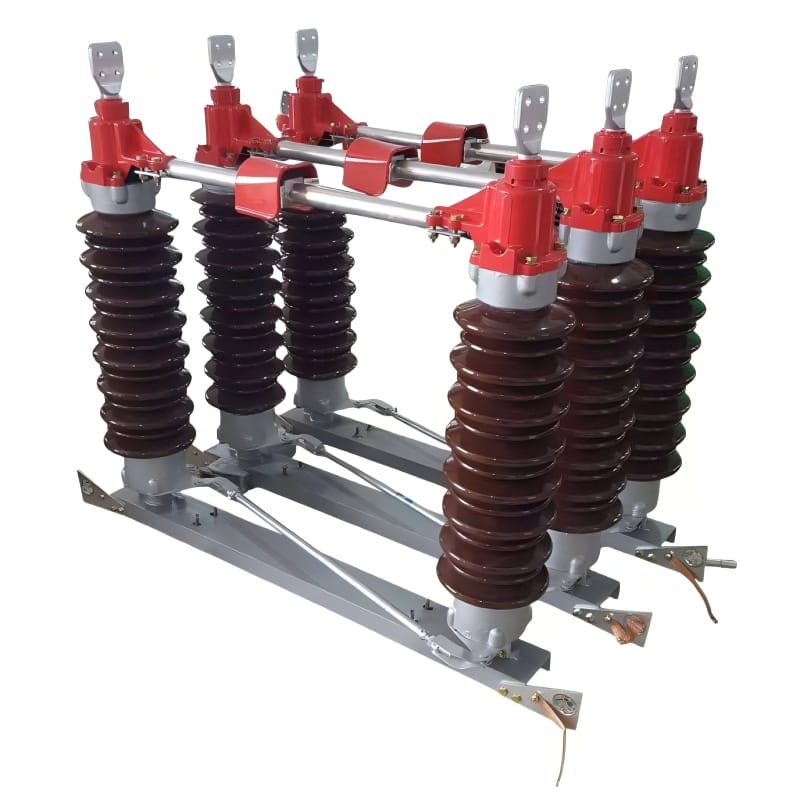

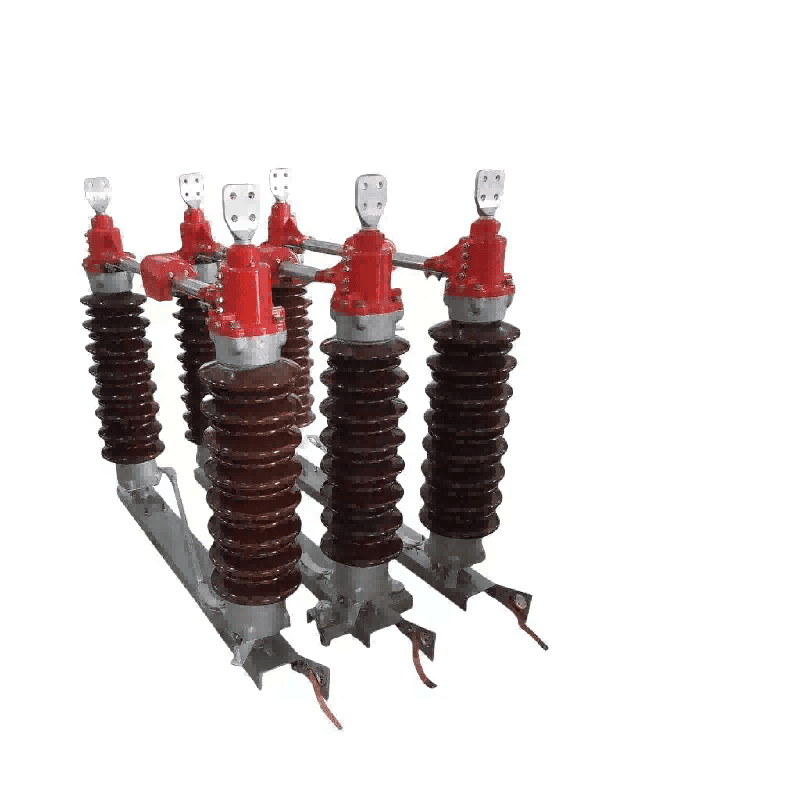

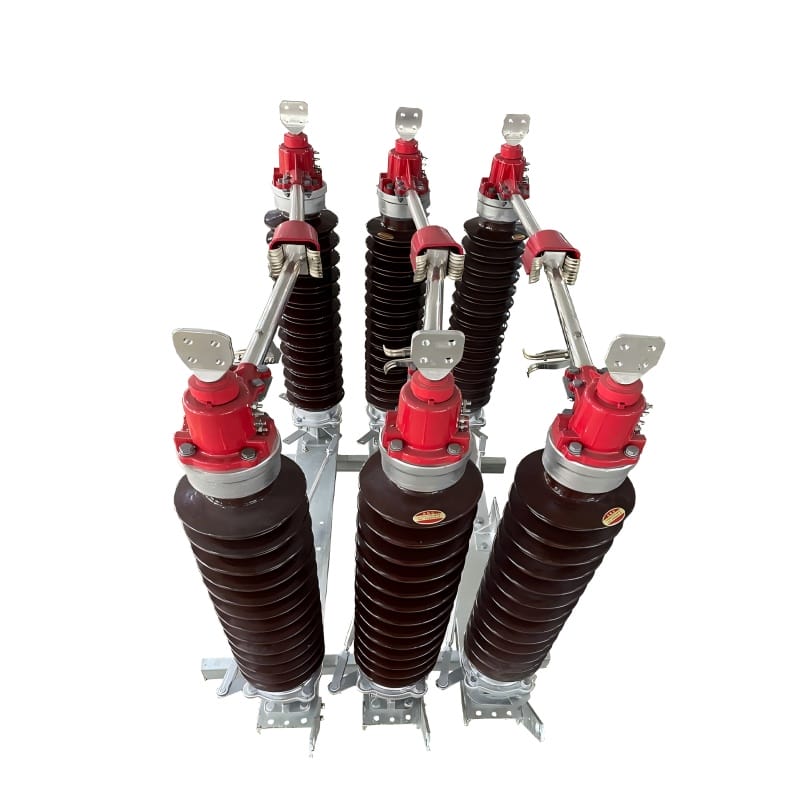

A chave seccionadora elétrica externa de alta tensão série GW4 110KV 150KV da Lugao apresenta uma estrutura rotativa horizontal de duas colunas, permitindo operações de abertura e fechamento por meio de rotação horizontal. Os operadores podem dominar facilmente o switch sem procedimentos complexos. Disponível com operação elétrica ou manual, vem em três configurações diferentes: não aterrado, aterrado simples e aterrado duplo. Ele pode ser integrado a uma chave de aterramento de contato estático para maior segurança. É ideal para uso externo e pode operar mesmo em condições climáticas adversas. O fio de cobre trançado conecta os terminais aos componentes de liga de alumínio, proporcionando excelente resistência à oxidação.

A Série GW4 está disponível em diversas tensões. Entre em contato com a Lugao para obter a configuração apropriada para sua aplicação específica.

Ambiente Operacional

1. Temperatura ambiente: -30°C-+40°C;

2. Altitude: não superior a 2.000 m (podem ser fornecidos produtos com requisitos especiais);

3. Velocidade do vento: não superior a 34m/s;

4. O local de instalação deve estar livre de substâncias inflamáveis, riscos de explosão, corrosão química e vibrações severas;

5. O nível de poluição do isolador de pilar: o tipo comum é o nível 0 e o tipo antipoluição é o nível II.

Parâmetros Técnicos

Projeto	Descrição
Tensão nominal	145 kV
Corrente nominal	2000A
Corrente suportável de pico nominal	100kA
3s avaliado valor efetivo atual suportável de curto prazo	40kA
Frequência nominal	50Hz
Força de tração nominal terminal	Longitudinal	1000N
	Horizontal	750N
	Vertical	1000N
Nível de isolamento nominal	Valor eficaz de tensão suportável de frequência de energia de curto prazo nominal	Para aterrar	275 kV
		Do outro lado do intervalo	315 kV
	Valor de pico de tensão suportável ao impulso de relâmpago	Para aterrar	650 kV
		Do outro lado do intervalo	750 kV
Taxa de fuga do isolador de suporte	III	25 mm/kV
	4	31 mm/kV
Carga de ruptura anti-flexão do isolador de suporte	6000N
Vida Mecânica	3000 vezes
Peso de golpe único	300kg
Corrente de comutação de abertura e fechamento	1600
Teste de capacidade de comutação de corrente indutiva do interruptor de aterramento	Compatibilidade Eletromagnética	Corrente indutiva nominal: 80A
		Tensão indutiva nominal: 2kV
	Compatibilidade Estática	Corrente indutiva nominal: 2A
		Tensão indutiva nominal: 6kV

Foto de fábrica

Embalagem
