Interruptor de isolamento de ruptura de carga externa série GW4 220kv

As chaves isoladoras de ruptura sob carga externa de 220 kv da série GW4 da LUGAO são seccionadoras rotativas horizontais de coluna dupla adequadas para ambientes externos, apresentando alta resistência mecânica e excelente resistência à corrosão. Esses seccionadores de 220kV são usados principalmente para isolamento lateral de alta tensão em subestações. Durante a inspeção ou manutenção, o seccionador cria uma ruptura isolada a ar, garantindo a separação física do equipamento isolado do sistema energizado. Eles também podem ser usados com uma chave de aterramento para travamento de segurança.

Modelo:GW4

Enviar consulta

Descrição do produto

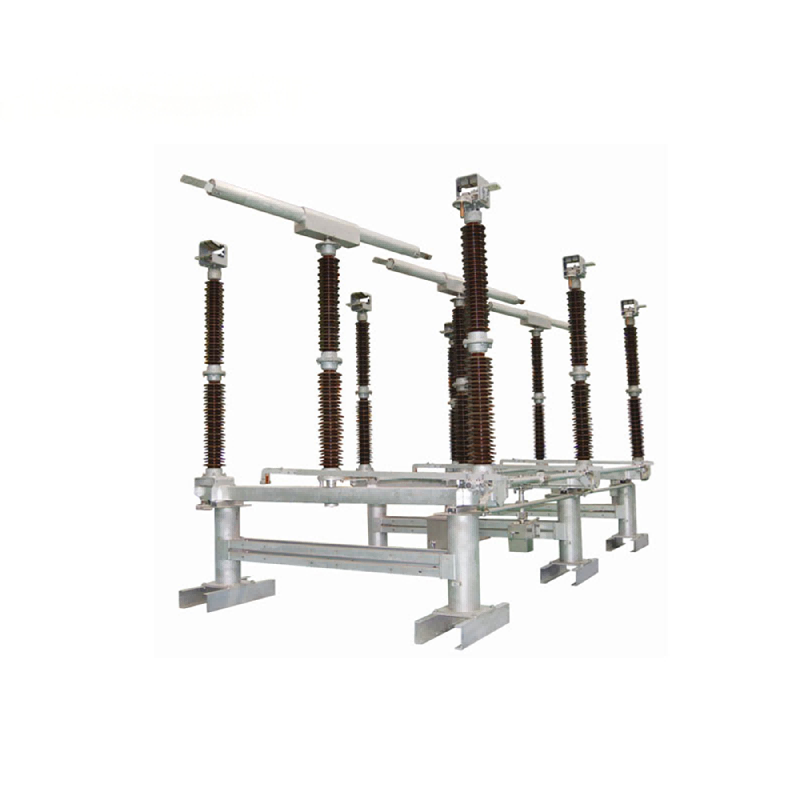

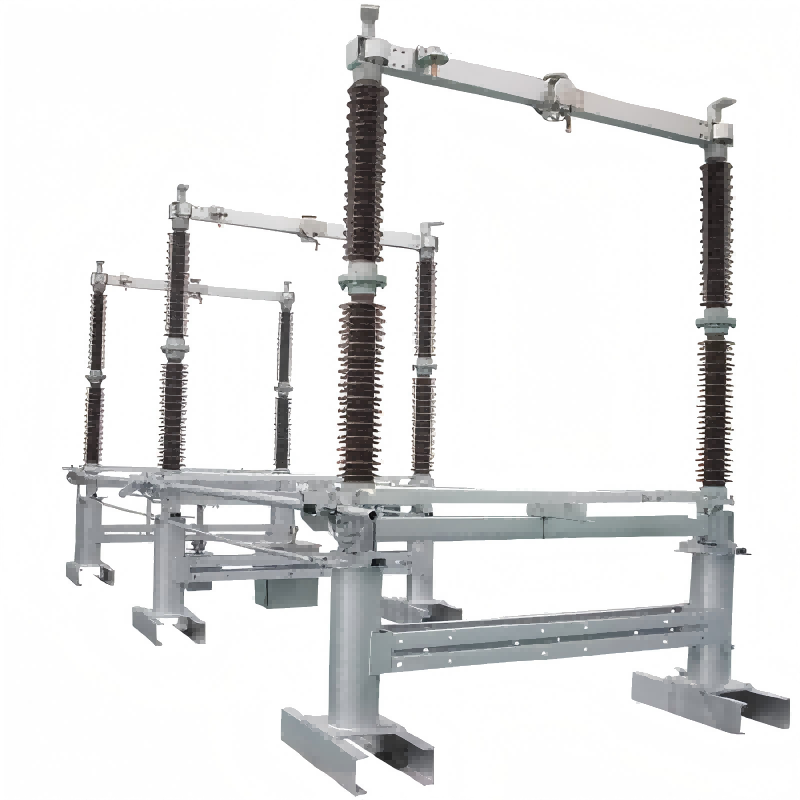

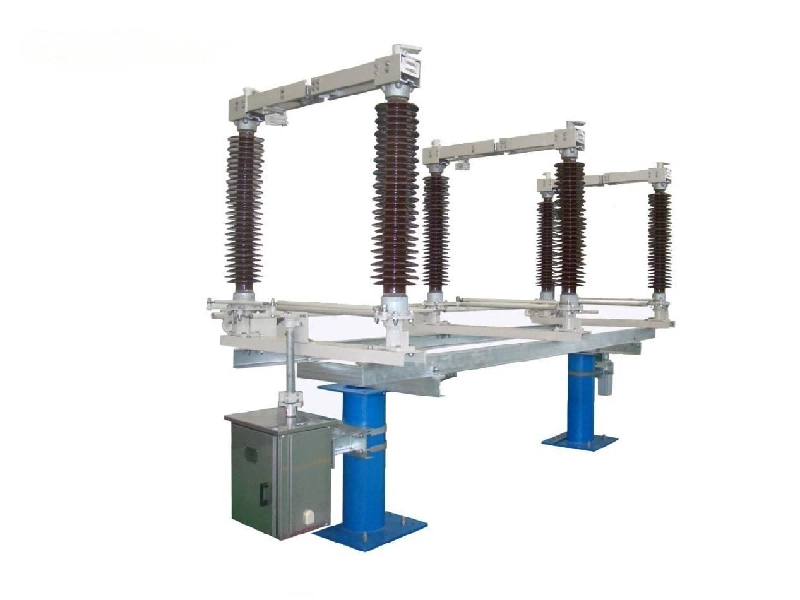

O seccionador rotativo horizontal de coluna dupla GW4 da Lugao apresenta duas colunas isolantes por fase, cada uma encimada por uma haste condutora. Um mecanismo operacional gira as colunas isolantes, acionando a haste condutora para abrir e fechar o disjuntor. Adicionar chaves de aterramento em ambos os lados da base é negociável com a Lugao. Os contatos são feitos de placas de cobre dobradas e montados com a haste condutora para fácil manutenção e substituição. Adequada para uso externo, a superfície de aço é galvanizada a quente para resistência à corrosão, garantindo operação de longo prazo mesmo em condições climáticas adversas. A haste condutora é construída em liga de alumínio leve, oferecendo uma grande área de dissipação de calor e alta resistência.

A chave isoladora de ruptura sob carga externa série GW4 220kv está disponível em uma variedade de tensões. Entre em contato com a Lugao para obter a configuração apropriada para sua aplicação específica.

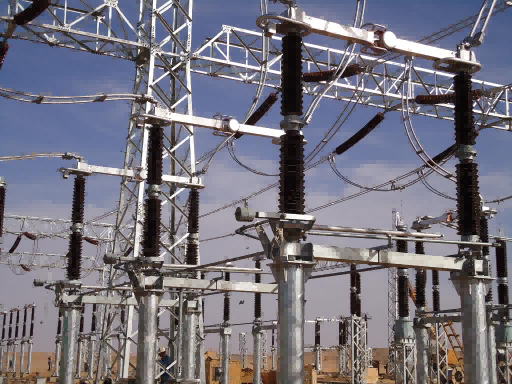

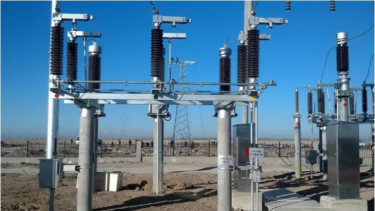

Cenários de uso

Parâmetros Técnicos

	Unidade	GW4-126	GW4-145	GW4-252	GW4-420
Tensão nominal	KV	126	145	252	420
Frequência nominal	Hz	50	50\60	50\60	50\60
Corrente nominal	A	1250~4000	1250~4000	1250~4000	1250~4000
Corrente e duração suportáveis de curta duração	KA/s	31,5/3~50/3	31,5/3~50/3	31,5/3~63/3	31,5/3~63/3
Corrente suportável de pico nominal	KÁ	80~125	80~125	80~160	80~160
