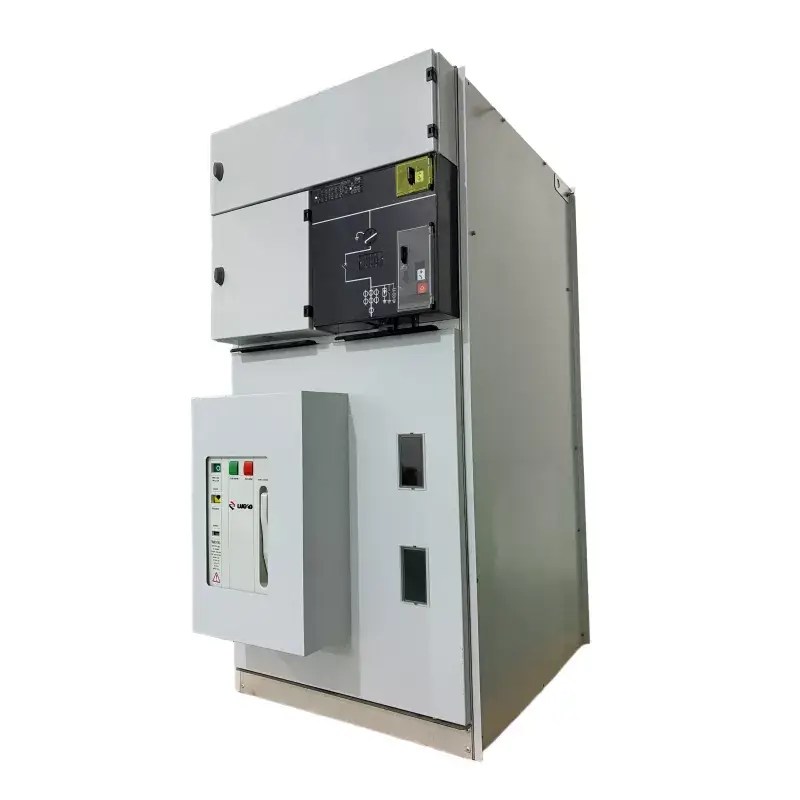

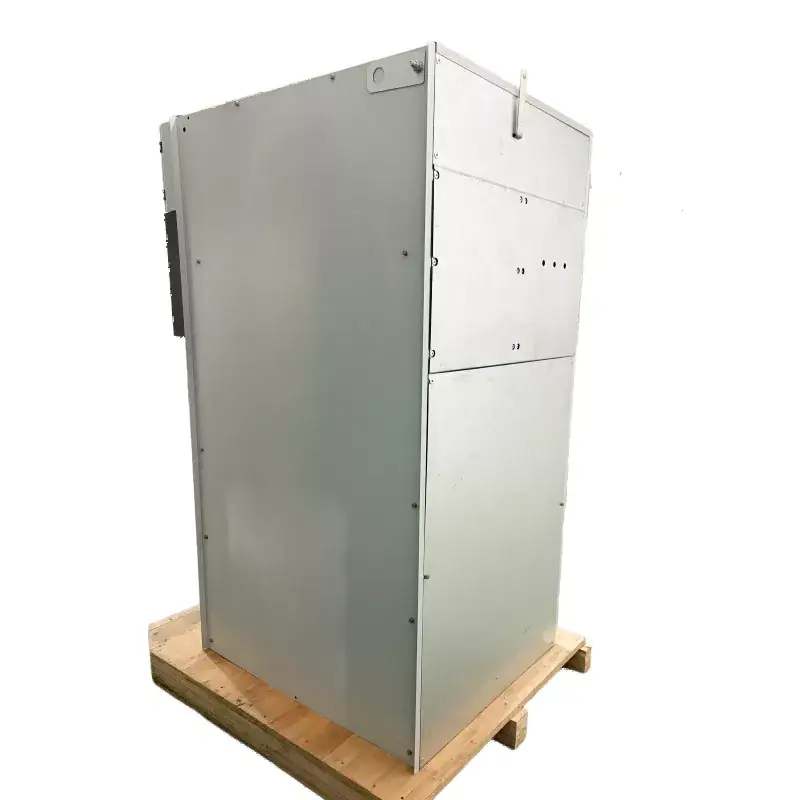

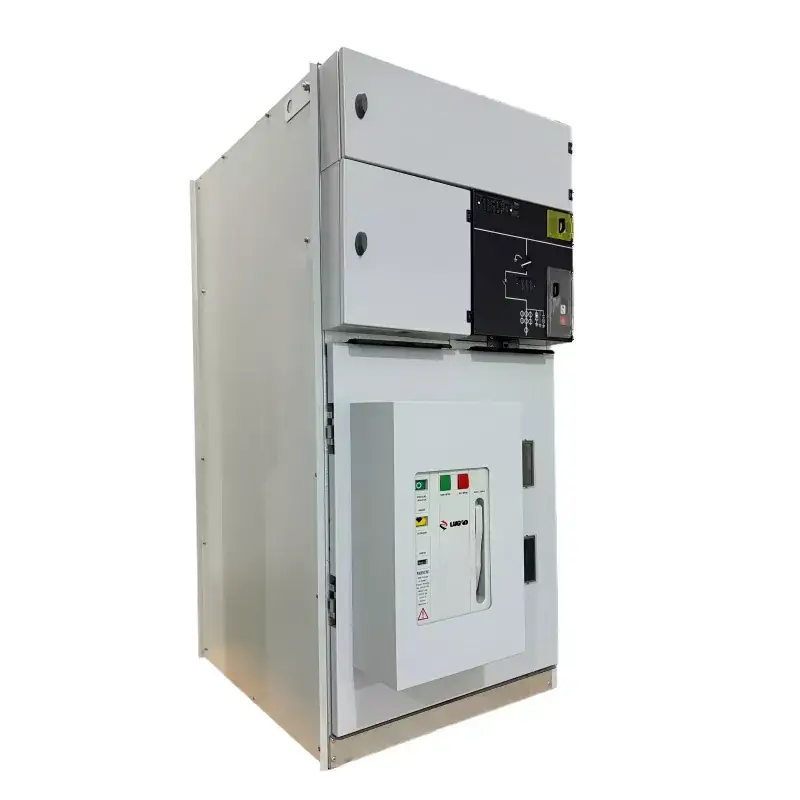

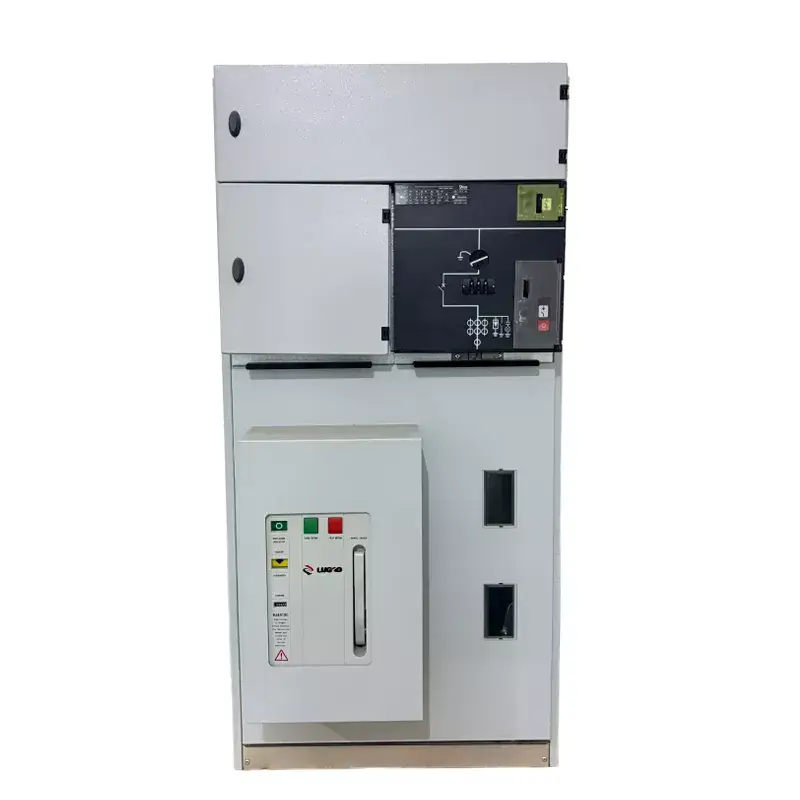

Painel de distribuição da unidade principal de anel isolado a gás interno SM6 com VCB

O painel de distribuição da unidade principal de anel isolado a gás interno LGSM6 com VCB é uma unidade principal de anel que usa ar como meio isolante e está equipado com um disjuntor a vácuo de alto desempenho (VCB). As tensões nominais cobrem 10kV, 12kV e 24kV. Por utilizar ar como meio isolante, não há necessidade de monitoramento de gases ou tratamento de recuperação. É amplamente utilizado em vários cenários, como empresas industriais e de mineração, distribuição de energia residencial e salas de distribuição de energia eólica e solar. As vendas anuais excedem 3.000 unidades e as soluções convencionais são mantidas em estoque para garantir entrega rápida.

Enviar consulta

Descrição do produto

O painel de distribuição da unidade principal de anel isolado a gás interno LGSM6 com VCB é uma unidade principal de anel totalmente fechada que usa gás SF6 como meio isolante primário. Sua principal característica é a integração de um disjuntor a vácuo (VCB) dentro de uma câmara de gás selada. Isto mantém as vantagens do painel isolado a gás, como tamanho pequeno e operação livre de manutenção, ao mesmo tempo que possui alta capacidade de interrupção e adequação para operação frequente de disjuntores a vácuo. Portanto, é altamente adequado para aplicações em empresas industriais e de mineração, distribuição de energia residencial, geração de energia eólica e solar e diversas subestações. Como fabricante profissional de RMU GIS, a solução de comutadores da Lugao está em total conformidade com padrões internacionais como IEC, ISO e CE, garantindo reconhecimento global e operação confiável em vários cenários de distribuição de energia.

Principais parâmetros técnicos

Não.	Item		Unidade	Parâmetros
1	Tensão nominal		kV	12	24	36	40.5
2	Corrente nominal		A	630/1250
3	Frequência nominal		hertz	50/60
4	Tensão suportável de frequência de energia de 1 minuto	Valor total	kV	42	55	80	95
		Ponto de interrupção		48	65	95	110
5	Tensão suportável ao impulso do raio	Valor total	kV	75	125/150	170	95
		Ponto de interrupção		85	150/160	185	215
6	Corrente suportável nominal de curto prazo	Circuito Principal	ka	25/2s
		Circuito de Aterramento		25/2s
7	Corrente suportável de pico nominal		ka	63			50
8	Corrente de transferência nominal		A	1300~1700
9	Corrente de interrupção de fechamento de carga nominal		A	630
10	Corrente de interrupção de carregamento de cabo nominal		A	50/10
11	Corrente de interrupção do transformador descarregado		A	20
12	Corrente de interrupção de falha à terra de carregamento do cabo		A	100			80
13	Corrente nominal de interrupção de curto-circuito		ka	20
14	Corrente nominal de fechamento de curto-circuito		ka	63			50
15	Classe de Proteção			IP3X
16	Vida útil do interruptor de carga		Tempo	5000
17	Vida útil do interruptor de aterramento		Tempo	5000

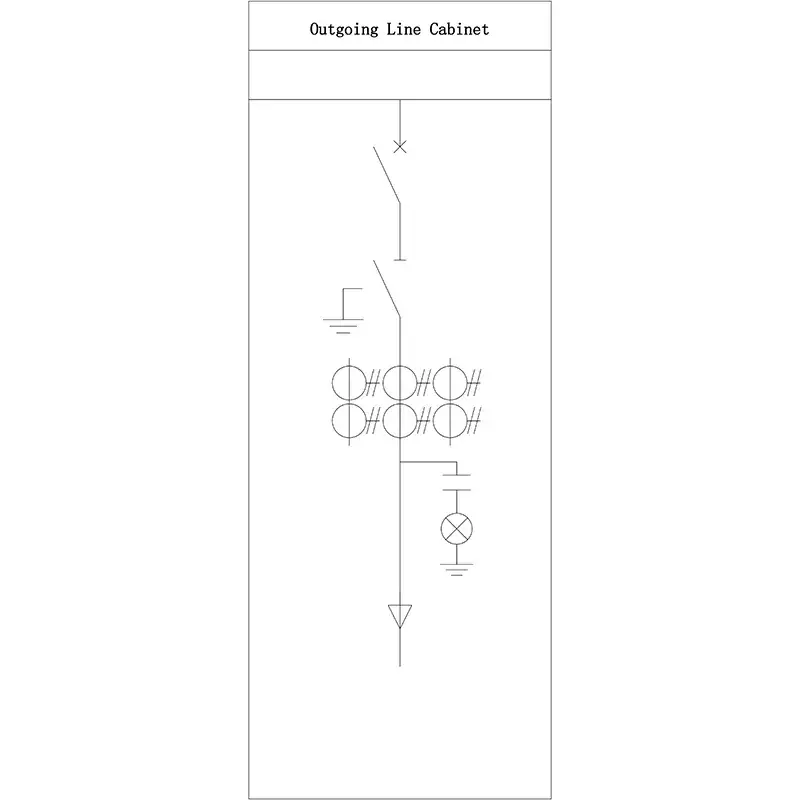

Diagrama de esquema típico:

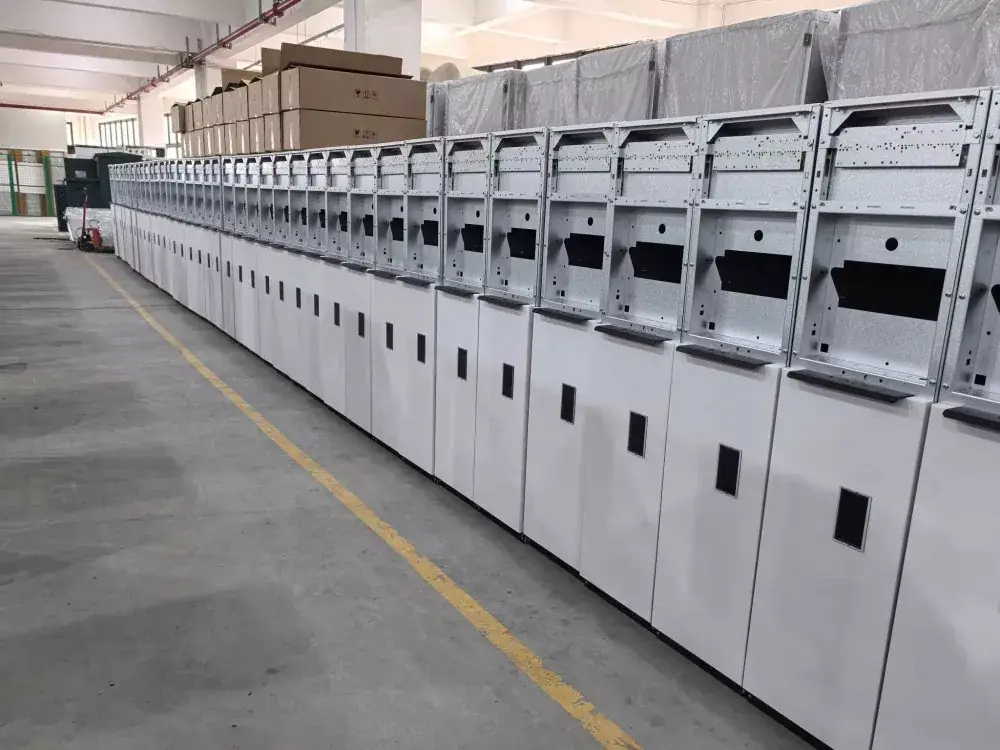

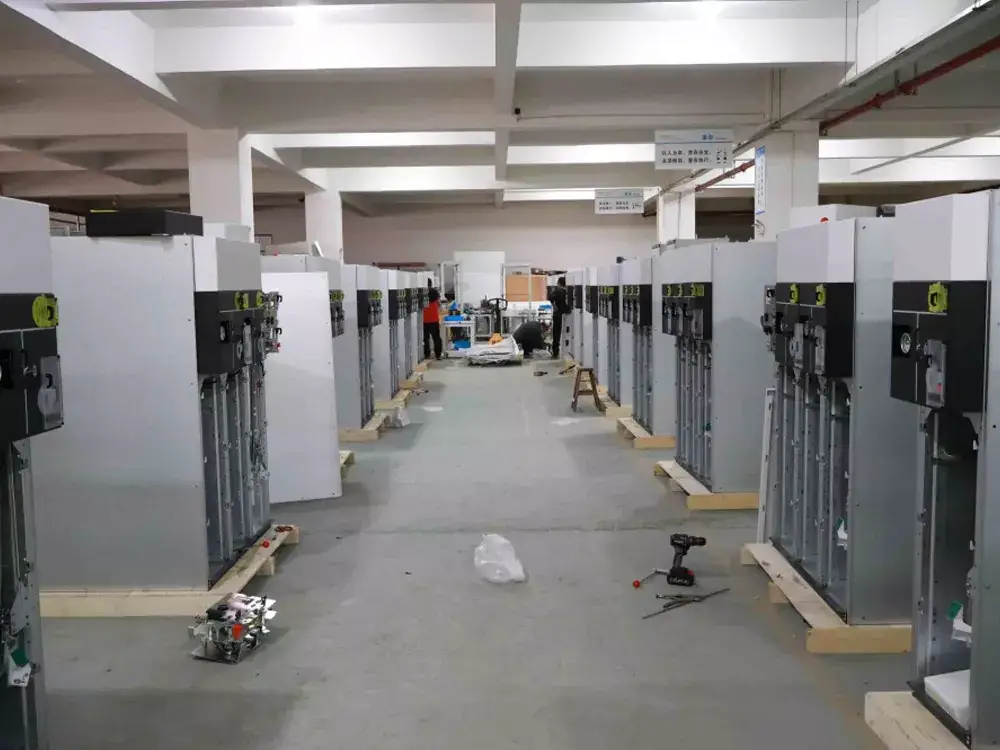

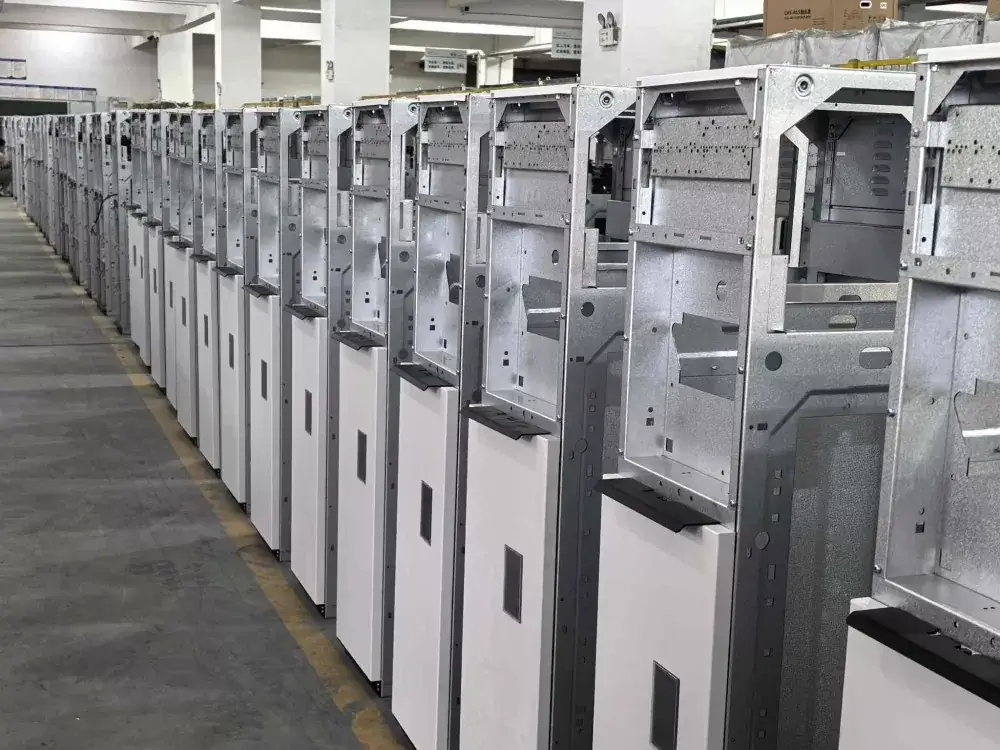

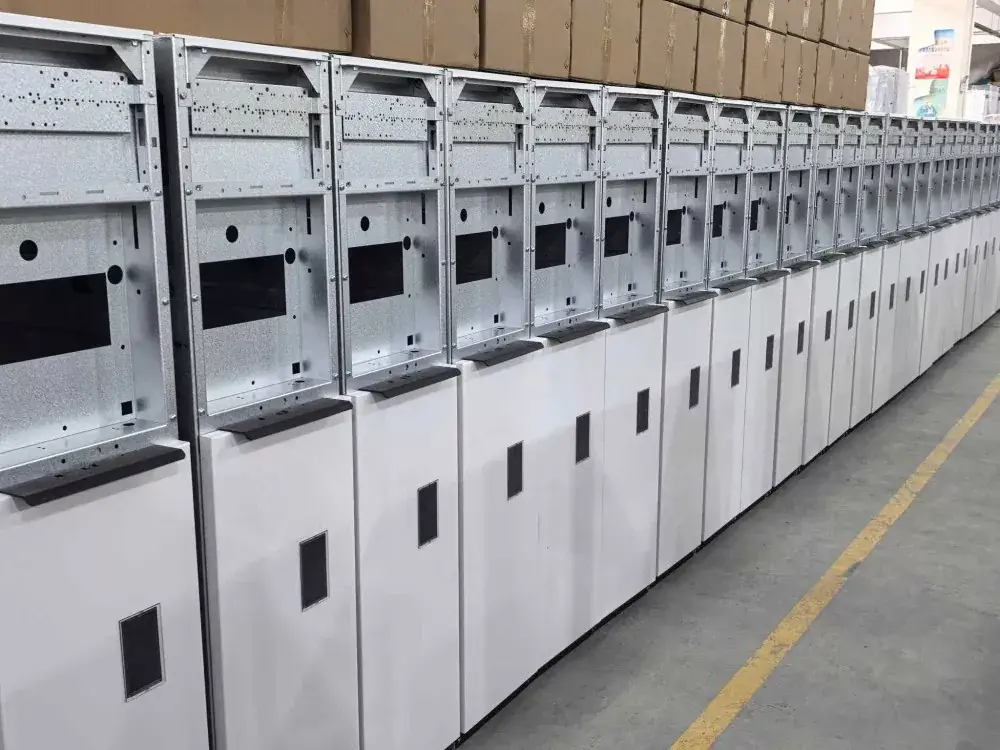

Tiro de fábrica:

Principais recursos de tecnologia:

1. É usado o painel de manobra da unidade principal de anel isolado a gás interno LGSM6 com VCB, que elimina arco voltaico no circuito principal e tem uma longa vida elétrica. Todo o disjuntor a vácuo é vedado em uma câmara de gás de aço inoxidável preenchida com gás SF6, isolando-o completamente do ambiente externo e melhorando a confiabilidade do isolamento.

2. Todos os componentes energizados de alta tensão, como barramentos, chaves seccionadoras, disjuntores a vácuo e transformadores de corrente, são vedados dentro de uma câmara de gás, não exigindo manutenção durante toda a sua vida útil e nenhuma limpeza dos componentes de isolamento.

3. Seu tamanho compacto pode economizar significativamente o espaço da sala de distribuição de energia, tornando-o particularmente adequado para subestações pré-fabricadas ou projetos com espaço limitado.

4. Possui um intertravamento mecânico de cinco provas para evitar operação incorreta. A caixa de ar é equipada com canal direcional de alívio de pressão para garantir segurança operacional.

5. Reserva interfaces para operação elétrica e automação para atender aos requisitos de redes de distribuição inteligentes.

Cenários de aplicação:

Setor Industrial: Distribuição de energia em fábricas, mineração

Setor de Construção: Complexos comerciais, arranha-céus, comunidades residenciais

Nova Energia: Geração de energia eólica, centrais fotovoltaicas

Infraestrutura: Aeroportos, metrôs

Fornecimento e Serviço

Estoque e Entrega: Mantemos um grande estoque; pedidos regulares são enviados em aproximadamente 10 dias.

Serviço pós-venda: Oferecemos resposta 24 horas por dia e suporte para orientação de instalação e comissionamento no local.

Serviços personalizados: Podemos fornecer soluções para painel de distribuição da unidade principal de anel isolado a gás interno LGSM6 não padrão com VCB de acordo com as necessidades do cliente, como níveis de tensão especiais, esquemas de proteção secundária e conexões paralelas de gabinete.
