Quais são as características do tipo de comutação completo do tipo GGD de baixa tensão?

Introdução da estrutura GGD

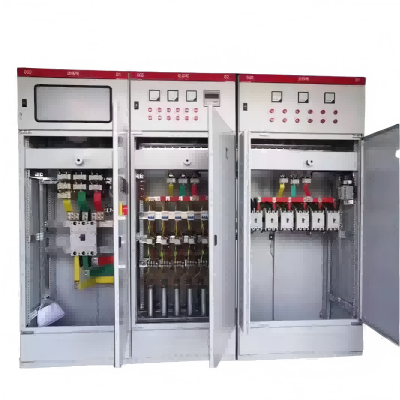

O gabinete do gabinete de distribuição de baixa tensão do tipo GGD adota o tipo de gabinete de uso geral, a estrutura é montada com aço formado a frio de 8MF soldados localmente e as partes do gabinete de propósito geral são projetadas de acordo com o princípio modular e existem furos de 20 moldes. O alto coeficiente de generalização permite que a fábrica realize a pré-produção, o que não apenas reduz o ciclo de fabricação, mas também melhora a eficiência de trabalho.

O design do gabinete GGD leva em consideração plena do problema de dissipação de calor na operação do gabinete. Existem diferentes números de slots de dissipação de calor nas extremidades superior e inferior do gabinete. Quando os componentes elétricos dentro do gabinete aquecem, o calor aumenta e é descarregado através dos slots na extremidade superior, enquanto o ar frio é constantemente adicionado ao gabinete pelos slots na extremidade inferior, para que o gabinete selado seja moldado em um duto de ar natural de baixo para cima para obter o objetivo da dissipação de calor.

O gabinete GGD, de acordo com os requisitos do design moderno de modelagem de produtos industriais, para usar a proporção de ouro do método de projetar o exterior do gabinete e a divisão de cada parte das dimensões, de modo que todo o gabinete dos Estados Unidos agora generosa, um novo visual.

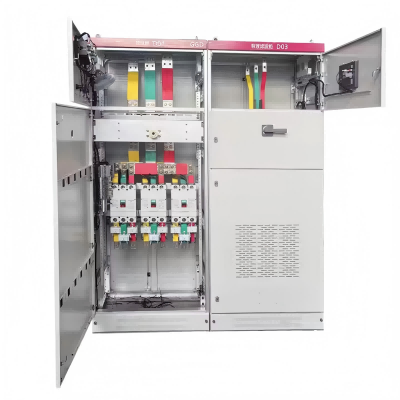

A porta do gabinete é conectada com a estrutura por dobradiças móveis, que é fácil de instalar e desmontar, e a borda dobrada da porta é incorporada com uma tira de borracha do tipo montanha, e a tira incorporada entre a porta e a estrutura tem uma determinada fase da linha de compressão que pode impedir que a porta colhendo o corpo do gabinete diretamente e também implementa a porta. Porta de instrumentação com componentes elétricos com fio de cobre macia de fita múltipla conectado à estrutura, as peças de montagem do gabinete e a estrutura do gabinete com parafusos enrolados conectados ao gabinete constitui um circuito de proteção de aterramento completo.

Capacidade de expansão flexível

O circuito principal do gabinete GGD foi projetado com 129 programas, totalizando 298 especificações (excluindo os programas e especificações derivados das alterações funcionais dos circuitos auxiliares e alterações de tensão de controle).

GGD1 Tipo 49 esquemas 123 Especificações

GGD2 Tipo 53 Programas 107 Especificações

GGD3 Tipo 27 Programas 68 Especificações

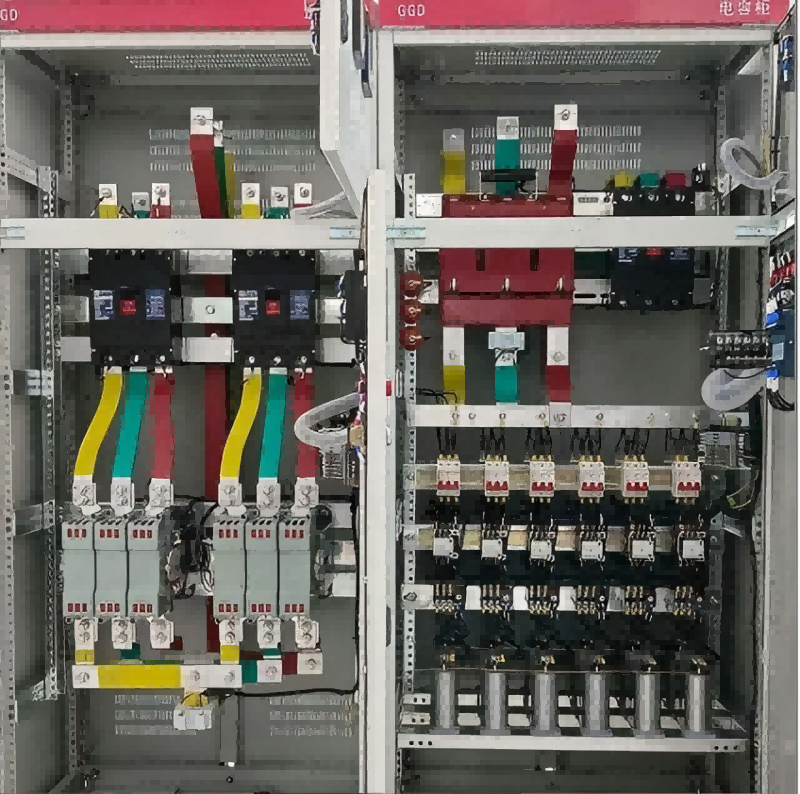

O design dos circuitos auxiliares é dividido em duas partes, o esquema da fonte de alimentação e o esquema da usina, e há espaço suficiente no gabinete GGD para instalar componentes secundários.

O gabinete GGD adota principalmente os componentes elétricos mais avançados que podem ser produzidos em massa no mercado interno e, ao mesmo tempo, de acordo com o princípio da economia e da razoabilidade, mantém parte dos produtos antigos disponíveis sob a premissa de considerar totalmente a viabilidade e não usa os produtos obsoletos.
