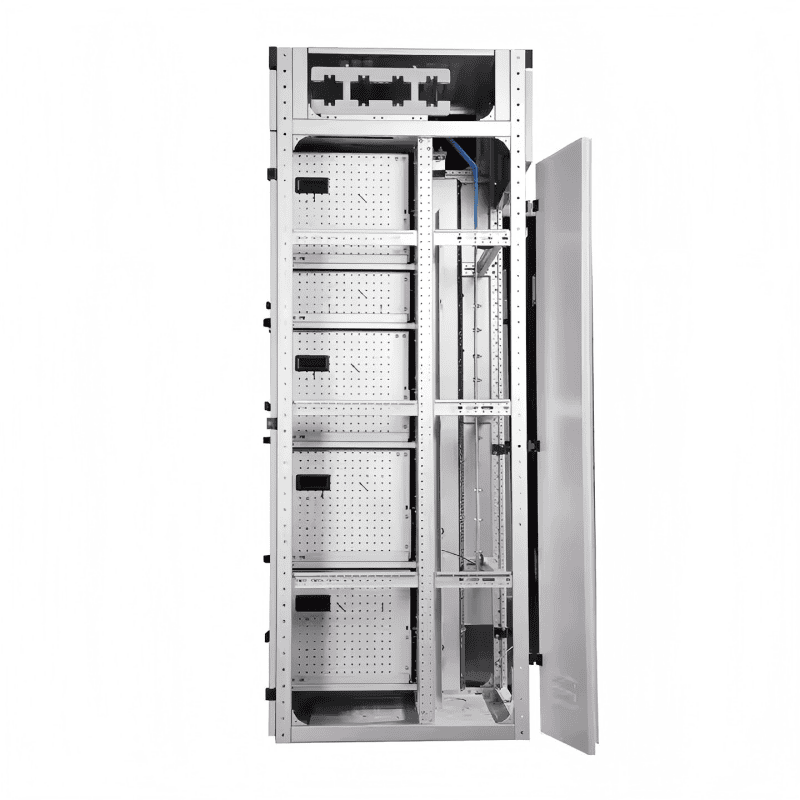

Plano do circuito principal

  O plano de circuito principal do gabinete GCS possui 32 grupos e 118 especificações, excluindo os planos e especificações derivadas das alterações no controle e proteção dos circuitos auxiliares. Inclui as necessidades de geração de energia, fornecimento de energia e outros usuários de energia, com corrente nominal de trabalho de 5000A, adequada para a seleção de transformadores de distribuição de 2500kVA e abaixo. Os gabinetes de compensação de capacitores são projetados para atender às necessidades de fornecimento de energia e uso para melhorar o fator de potência, e os gabinetes de reatores são projetados para considerar as necessidades de investimento abrangente.

Plano de circuito auxiliar

  Existem 120 planos de circuitos auxiliares no atlas de circuitos auxiliares do GCS. O plano de circuito auxiliar da parte de operação CC é usado principalmente para o sistema de planta (estação) de baixa tensão de subestações de usinas. É adequado para o sistema de planta de baixa tensão de unidades de 200 MW e abaixo e 300 MW e acima, o modo de controle geral da linha de fonte de alimentação de trabalho (standby), alimentador de energia e alimentador de motor.

  O plano auxiliar da parte de operação CA é usado principalmente para o sistema de baixa tensão de subestações em fábricas, minas, empresas e edifícios altos. Existem 6 combinações adequadas para controle de operação de fonte de alimentação dupla. Não há operação de intertravamento elétrico em espera, lançamento automático, auto-recuperação e outros circuitos de controle, que podem ser usados ​​diretamente em projetos de engenharia.

  A fonte de alimentação de controle DC é DC 220V ou 110V, e a fonte de alimentação de controle AC é AC 380V ou 220V. É um armário completo composto por blocos de gavetas. A fonte de alimentação de controle de 220 V é derivada da fonte de alimentação de controle público alimentada pelo transformador de controle dedicado neste gabinete. A fonte de alimentação de controle público usa um transformador de controle não aterrado e uma fonte de alimentação de 24 V é reservada para uso quando são necessárias luzes de sinalização de corrente fraca.

  O local de instalação do medidor de watt-hora, o método de introdução do sinal de tensão e outros requisitos de instalação e uso estão detalhados nas “Instruções de preparação” do diagrama do circuito auxiliar.

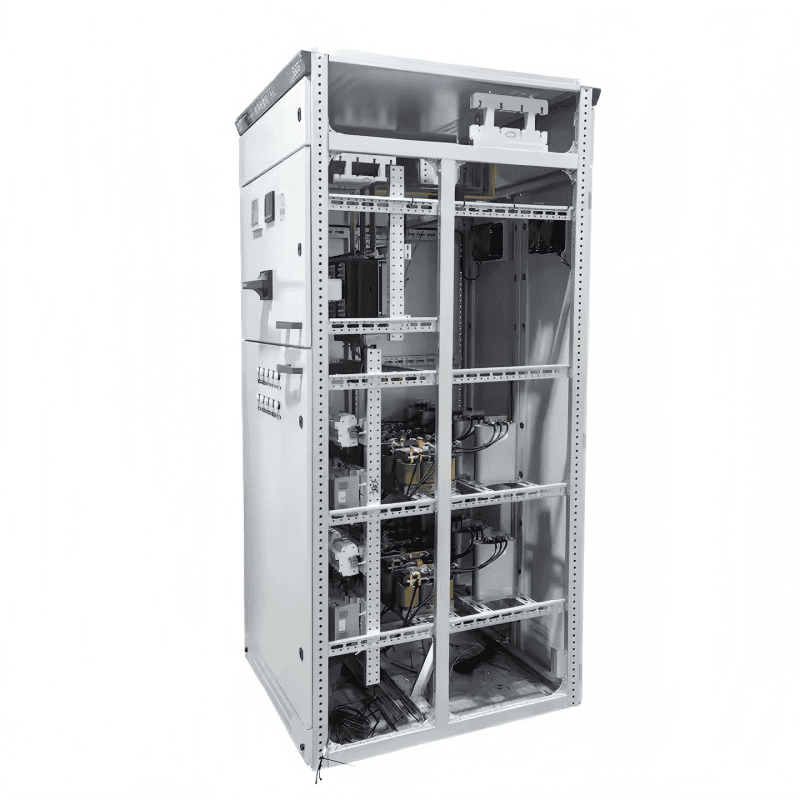

Barramento principal

A fim de melhorar a estabilidade térmica dinâmica do barramento e melhorar o aumento da temperatura da superfície de contato, todos os equipamentos utilizam barramentos de cobre duro da série TMY-T2. Os barramentos de cobre são banhados em estanho completos e também podem ser usados ​​barramentos de cobre banhados em prata completos. O barramento horizontal e o barramento vertical são instalados na sala de isolamento do barramento no gabinete, respectivamente. O barramento de aterramento neutro utiliza uma barra de cobre duro. O fio de aterramento neutro horizontal (PEN) ou fio de aterramento + neutro (PE+N) está conectado.

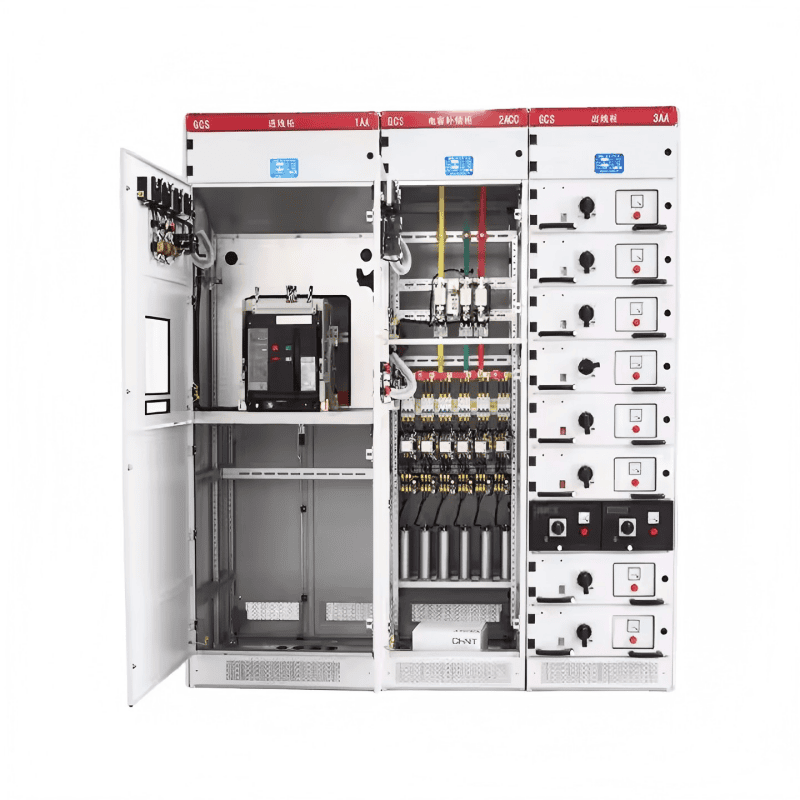

Interruptor principal

Para linhas de alimentação e interruptores de alimentação de 630A e superiores, a série DW45 é selecionada principalmente, e a série DW48, série AE, série 3WE ou ME também pode ser selecionada. Se necessário, a série M ou série F importada também pode ser selecionada.

Para chaves de controle de alimentadores e motores abaixo de 630A, Wang An seleciona as séries TG e CM1. Série NM, série CDM, série TG30 e outros interruptores em caixa moldada.

A fim de melhorar a estabilidade dinâmica do circuito principal, foram projetados os grampos de barramento e suportes de isolamento combinados especiais da série GCS. Eles são feitos de materiais de almofada sintéticos de alta resistência e retardadores de chama, com alta resistência de isolamento, bom desempenho autoextinguível e estrutura única.

Para reduzir o aumento de temperatura das divisórias, plug-ins e cabeças de cabos das unidades funcionais, foi projetado o adaptador especial do gabinete GCS. O adaptador possui grande capacidade e baixo aumento de temperatura.

Se o departamento de design selecionar novos componentes elétricos com melhor desempenho e tecnologia mais avançada de acordo com as necessidades do usuário, os gabinetes da série GCS apresentam boa versatilidade e não causarão dificuldades na fabricação e instalação devido aos componentes elétricos atualizados.

Seleção de componentes elétricos

Os gabinetes GCS utilizam principalmente componentes elétricos com tecnologia avançada, indicadores de alto desempenho e estabilidade, e utilizam tecnologia importada que pode ser produzida em massa na China.
