Como os disjuntores de alta tensão equilibram confiabilidade, eficiência e segurança em sistemas de energia?

Dentro da vasta e vibrante rede de uma rede elétrica moderna, trava-se uma batalha silenciosa. Por um lado, a procura de energia fiável e ininterrupta flui através de centenas de quilómetros de linhas de transmissão e transformadores. Por outro lado, a ameaça sempre presente de falhas – quedas de raios, árvores caídas, falhas de equipamento – que podem enviar correntes destrutivas através do sistema. Os guardiões deste delicado equilíbrio são osDisjuntor de alta tensão. Estas não são apenas opções; são sistemas eletromecânicos sofisticados que devem realizar uma tarefa paradoxalmente simples, mas imensamente complexa: transportar a corrente de carga normal sem perdas durante anos e, ainda assim, em milissegundos, interromper a enorme corrente de uma falta. Este é o cerne do desafio de engenharia: como o disjuntor de alta tensão equilibra os três pilares críticos da operação do sistema de energia – confiabilidade, eficiência e segurança – muitas vezes puxando em direções opostas?

A resposta está em uma combinação de princípios físicos avançados, projeto de engenharia cuidadoso e integração inteligente de sistemas. A confiabilidade é alcançada através do uso de materiais robustos, múltiplas margens de segurança e diagnósticos preditivos. A eficiência é otimizada através de contatos de baixa resistência, energia operacional mínima e longos intervalos de manutenção. A segurança é garantida através do uso de meios inertes de extinção de arco, intertravamentos robustos e recursos de operação remota. O disjuntor de alta tensão deve servir como um condutor perfeito em condições normais e um isolante perfeito em condições de falta – uma dualidade que é alcançada pelo controle preciso de um arco. O equilíbrio não é um ponto estático, mas sim uma meta dinâmica e em evolução, à medida que a tecnologia avança e as exigências da rede mudam. Este artigo dissecará os principais componentes desse equilíbrio, explorando as estratégias físicas, mecânicas e de controle que permitem que um disjuntor de alta tensão moderno se destaque em todos os três pilares. Também compartilharemos especificações técnicas e insights operacionais que informam o projeto e a seleção desses componentes críticos.

Índice

• 1. A Física da Interrupção: Como o Arco se Extingue?
• 2. O pilar da confiabilidade: o que torna um disjuntor confiável por décadas?
• 3. O Pilar da Eficiência: Como um Disjuntor pode Minimizar Perdas?
• 4. O pilar de segurança: como é alcançada a proteção do pessoal e do sistema?
• 5. A Lei de Equilíbrio: Como é que estes três pilares entram em conflito e cooperam?
• Perguntas frequentes (FAQ)
• Conclusão: O Futuro do Projeto de Disjuntores

1. A Física da Interrupção: Como o Arco se Extingue?

Para entender como um disjuntor de alta tensão equilibra seus objetivos principais, devemos primeiro compreender a física fundamental da extinção do arco. Quando os contatos de um disjuntor se separam sob carga, um arco elétrico se forma através da lacuna. Este arco é um plasma de alta temperatura, conduzindo corrente e, se não for controlado, continuará a transportar a corrente de falta indefinidamente. A função do disjuntor é forçar a extinção do arco no próximo zero de corrente natural. O desafio é que o arco cria um caminho ionizado que pode reacender rapidamente à medida que a tensão aumenta após o zero da corrente. A chave para uma interrupção bem-sucedida é deionizar a lacuna e restaurar sua rigidez dielétrica mais rapidamente do que a tensão de recuperação transitória (TRV) se acumula.

O principal mecanismo para extinção de arco em disjuntores de alta tensão modernos é o uso de um meio de extinção de arco. Pode ser gás hexafluoreto de enxofre (SF6), vácuo ou óleo, cada um com seu próprio conjunto de propriedades físicas. O SF6 é eletronegativo, o que significa que suas moléculas capturam prontamente elétrons livres, evitando a formação de um canal de arco. Isso o torna excepcionalmente eficaz em altas tensões e altas correntes. O projeto do disjuntor utiliza este princípio: um contato móvel, conectado a um cilindro soprador, comprime o gás SF6 durante o curso de abertura. Este gás pressurizado é então direcionado através de um bocal para a região do arco, varrendo as partículas ionizadas e resfriando o plasma. Este é o princípio físico que permite que um disjuntor de alta tensão interrompa enormes correntes de falta em apenas 30-50 milissegundos.

A relação entre essas características de projeto e o equilíbrio geral do disjuntor é íntima. A escolha do meio de interrupção determina o impacto ambiental, os requisitos de manutenção e o tamanho físico do equipamento. O SF6, embora extremamente eficaz, tem um elevado Potencial de Aquecimento Global (GWP), levando a um impulso crescente por alternativas. Os disjuntores a vácuo, embora ofereçam excelente desempenho em médias tensões, requerem múltiplas unidades de interruptores em série para aplicações de alta tensão. A seleção do meio de interrupção é, portanto, um elemento-chave no ato de equilíbrio, pois impacta diretamente a confiabilidade operacional, o custo e a sustentabilidade ambiental do disjuntor.

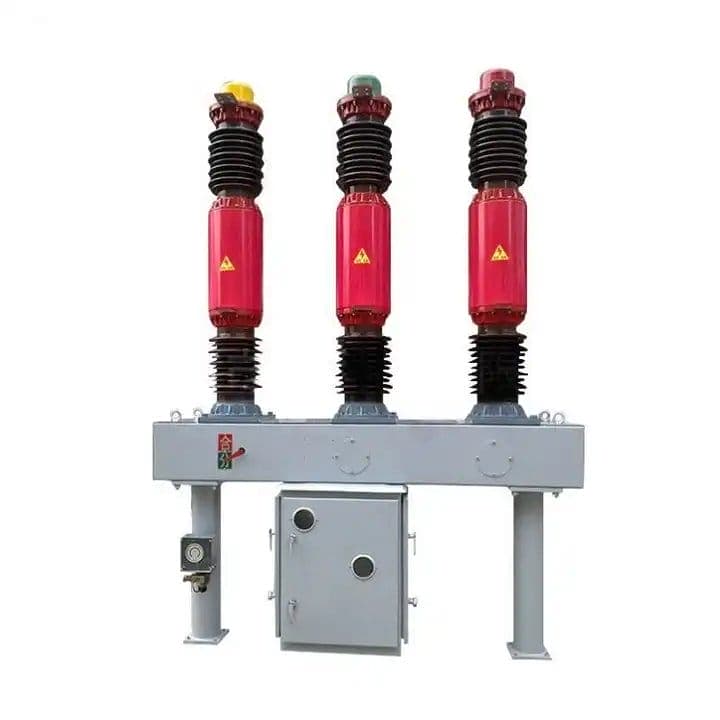

Nossa fábrica em Lugao desenvolveu uma linha de disjuntores de alta tensão que otimizam o processo de extinção de arco para diversas necessidades de aplicação. Para aplicações em nível de transmissão (≥72,5 kV), oferecemos disjuntores SF6 com avançada tecnologia puffer e self-blast, combinando alta capacidade de interrupção de curto-circuito com baixa energia operacional. O mecanismo de auto-explosão utiliza a própria energia do arco para auxiliar na compressão do gás, reduzindo a energia mecânica exigida do mecanismo operacional, aumentando a eficiência geral. A tabela a seguir ilustra o desempenho típico de interrupção de nossos modelos de disjuntores de alta tensão.

2. O pilar da confiabilidade: o que torna um disjuntor confiável por décadas?

Na indústria de energia elétrica, a confiabilidade costuma ser a maior prioridade. Um Disjuntor de Alta Tensão é um ativo estratégico e sua falha pode ter consequências catastróficas. A confiabilidade não é alcançada por um único recurso; é o resultado de uma filosofia de projeto deliberada que abrange seleção de materiais, projeto mecânico, resiliência ambiental e diagnóstico preditivo. O moderno disjuntor de alta tensão deve ser capaz de permanecer inativo por meses, até anos, e então, quando necessário, entrar em ação com absoluta certeza. Alcançar esse nível de confiabilidade é um triunfo da engenharia.

A base da confiabilidade está na seleção do material. Para o caminho de transporte de corrente, o sistema de contato é particularmente crítico. As superfícies de contato são normalmente banhadas a prata ou ligas de prata-tungstênio, escolhidas por sua alta condutividade e resistência à soldagem por contato. A pressão de contato é cuidadosamente controlada para manter baixa resistência sem causar desgaste excessivo durante a longa posição fechada. Os lubrificantes utilizados são formulados especificamente para a longa vida do mecanismo mecânico. As graxas são escolhidas por sua capacidade de manter suas propriedades em uma ampla faixa de temperatura, proporcionando operação consistente durante a vida útil do disjuntor. Estes não são componentes prontos para uso; eles são projetados especificamente para o ambiente exigente de um disjuntor de alta tensão.

O projeto mecânico do mecanismo operacional é igualmente crucial. O mecanismo deve ser capaz de mover a massa do conjunto de contato móvel com velocidade suficiente para atingir o tempo de interrupção necessário, de forma repetida e confiável ao longo de milhares de operações. Isto é conseguido através de uma combinação de sistemas de armazenamento de energia por mola, hidráulicos ou pneumáticos. Os mecanismos de mola, embora de design mais simples, devem ter molas que possam manter sua força por décadas. É por isso que as molas são frequentemente pré-carregadas na fábrica e o mecanismo é projetado para minimizar o número de peças móveis, reduzindo o potencial de desgaste mecânico e falha.

A resiliência ambiental é outro elemento-chave da confiabilidade. Os disjuntores de alta tensão são frequentemente instalados ao ar livre, onde ficam expostos à chuva, neve, gelo, maresia e temperaturas extremas. O gás SF6 dentro do interruptor proporciona um ambiente limpo e controlado para os contatos, mas a estrutura externa deve ser protegida. Isto é conseguido através do design cuidadoso da carcaça, das vedações e do uso de materiais resistentes à corrosão de alta qualidade. O isolador utilizado é crítico; isoladores de cerâmica ou polímero devem suportar o estresse de tensão e a poluição ambiental. Nossa fábrica emLugao Power Co., Ltd.utiliza apenas materiais de alta qualidade e nossos disjuntores são testados para suportar condições extremas, garantindo confiabilidade a longo prazo.

Os disjuntores modernos estão cada vez mais equipados com sistemas de monitoramento de condição. Esses sistemas monitoram o mecanismo operacional, a pressão do gás, o percurso do contato e o circuito elétrico. Essas informações são utilizadas para prever falhas, permitindo que a manutenção seja programada antes que um problema ocorra. A integração de sensores, como sensores de corrente e tensão de fibra óptica, fornece dados em tempo real sobre a integridade do disjuntor, mudando a manutenção de uma abordagem baseada no tempo para uma abordagem baseada na condição. Este é o futuro da confiabilidade: não apenas garantir que o disjuntor de alta tensão funcione quando necessário, mas saber que ele funcionará, com um grau de certeza cada vez maior. Ao combinar essas abordagens, o moderno disjuntor de alta tensão atinge níveis de confiabilidade inimagináveis ​​há uma geração.

3. O Pilar da Eficiência: Como um Disjuntor pode Minimizar Perdas?

Eficiência, no contexto de um disjuntor de alta tensão, não se trata de converter energia de uma forma para outra. Trata-se de minimizar as perdas no estado normal de condução de corrente e reduzir a energia necessária para a operação. O disjuntor fica no caminho do fluxo de energia 99,9% do tempo, e qualquer resistência nesse caminho contribui para a perda de calor (perdas I²R) e uma redução na eficiência do sistema. Portanto, o desenho dos contatos e o caminho da corrente são cruciais. A pressão de contato deve ser suficiente para minimizar a resistência de contato, mas baixa o suficiente para evitar desgaste excessivo. A escolha do material é uma variável fundamental; contatos folheados a prata, por exemplo, fornecem um caminho de resistência excepcionalmente baixo. Além disso, o design do contato é otimizado para evitar pontos quentes ou aquecimento localizado.

A energia operacional é outro fator de eficiência. O disjuntor deve ser capaz de abrir e fechar rapidamente seus contatos. A energia necessária para esta operação é extraída de uma fonte de energia armazenada, como uma mola carregada ou um acumulador hidráulico. Minimizar a energia necessária reduz o tamanho e o custo do mecanismo, reduz o estresse nos componentes e contribui para a eficiência geral do sistema. O projeto de auto-explosão, onde a energia do arco auxilia na compressão do gás de têmpera, é um excelente exemplo deste princípio. Ao utilizar a própria energia do arco para auxiliar no processo de interrupção, a energia mecânica exigida do mecanismo de operação é reduzida, melhorando a eficiência geral do dispositivo.

Outro aspecto importante da eficiência é a taxa de vazamento do gás SF6. O SF6 é um gás isolante caro e também um potente gás de efeito estufa. Qualquer vazamento representa um custo financeiro e um impacto ambiental. Os disjuntores modernos de alta tensão são projetados com taxas de vazamento extremamente baixas. Vedações de alta qualidade e padrões de fabricação precisos garantem que o gás permaneça contido no interruptor durante toda a sua vida útil. A tecnologia de vedação, combinada com monitoramento avançado da densidade do gás, garante que o disjuntor opere com desempenho ideal sem vazamento ambiental.

A eficiência de um disjuntor de alta tensão vai além de sua própria operação, atingindo um sistema de energia mais amplo. Ao fornecer interrupção de falhas rápida e confiável, o disjuntor minimiza o risco de danos ao equipamento e cortes de energia, o que pode ter enormes custos econômicos. O disjuntor é um componente chave em um sistema de energia moderno e eficiente. Nossos disjuntores de alta tensão são projetados não apenas para excelência em sua própria função, mas também para contribuir para a eficiência geral da rede. A tabela abaixo descreve os principais recursos de aumento de eficiência dos nossos modelos de disjuntores.

4. O pilar de segurança: como é alcançada a proteção do pessoal e do sistema?

A segurança, no contexto do disjuntor de alta tensão, é um conceito multifacetado. Abrange a proteção do próprio sistema de energia, salvaguardando a infraestrutura física contra danos térmicos e mecânicos durante condições de falha. Envolve também a proteção do pessoal operacional, blindando-o dos riscos dos equipamentos elétricos de alta tensão e alta energia. Uma falha na segurança pode ser catastrófica, tornando-se um fator primário de projeto. A segurança não é um recurso complementar; é um princípio fundamental integrado à operação do disjuntor.

A segurança começa com o próprio interruptor. A escolha de um meio isolante, como o SF6, proporciona inerentemente vantagens de segurança. O gás é inerte e não inflamável, eliminando os riscos de incêndio e explosão associados aos disjuntores a óleo. O interruptor hermeticamente selado também protege os contatos internos do meio ambiente, garantindo que a função protetora do disjuntor não seja comprometida por contaminação externa. O invólucro foi projetado para suportar a pressão interna de um arco, contendo qualquer falha potencial e protegendo o pessoal dos efeitos de uma falha.

Além da segurança inerente ao interruptor, os modernos disjuntores de alta tensão incorporam uma ampla gama de intertravamentos de segurança e recursos de proteção. O mecanismo de operação é projetado com intertravamentos mecânicos que evitam operação incorreta. Por exemplo, a operação de fechamento é bloqueada mecanicamente se o comando de abertura for dado, evitando que o disjuntor seja fechado em caso de falha. O circuito de controle elétrico é igualmente protegido com bloqueios para evitar múltiplas operações que possam danificar o mecanismo. As chaves de aterramento são frequentemente integradas, proporcionando um caminho visível e verificável até o aterramento para fins de manutenção. Esses intertravamentos são essenciais para garantir a segurança do pessoal e a confiabilidade do sistema de energia.

Outro aspecto crítico da segurança é a limitação da corrente de falta. O disjuntor de alta tensão é o principal dispositivo para interromper correntes de falta e sua capacidade de fazê-lo minimiza rapidamente a duração da falta. Isto reduz o estresse térmico e mecânico nos componentes do sistema, protegendo transformadores, cabos e geradores contra danos. Ao eliminar a falha rapidamente, o disjuntor também reduz o risco de falhas secundárias, como um arco elétrico ou uma explosão, que podem colocar as pessoas em perigo. Além do disjuntor em si, procedimentos e treinamento de segurança adequados são essenciais para proteger o pessoal. O disjuntor foi projetado com capacidade de operação remota, permitindo que o operador fique localizado longe do equipamento com segurança durante a operação de comutação.

O equilíbrio entre a segurança e os outros pilares é crucial. Um disjuntor projetado com margens de segurança extremas pode ser maior, mais pesado e mais caro. Porém, a segurança proporcionada pelo equipamento é um fator inegociável. A tabela abaixo descreve os principais recursos de segurança integrados em nosso disjuntor de alta tensão.

5. A Lei de Equilíbrio: Como é que estes três pilares entram em conflito e cooperam?

Até agora, examinamos confiabilidade, eficiência e segurança como três pilares distintos. No entanto, o verdadeiro desafio do projeto do disjuntor de alta tensão reside na interação entre eles. Estes três objectivos muitas vezes entram em conflito. Por exemplo, um projeto que maximiza a confiabilidade pode envolver redundância adicional, levando a um aumento de peso e custo e, potencialmente, à redução da eficiência. Um projeto que maximiza a eficiência pode usar materiais mais leves, mas esses materiais podem não fornecer a mesma confiabilidade a longo prazo que alternativas mais pesadas e robustas. A arte do engenheiro de disjuntores é encontrar o ponto de equilíbrio ideal.

Considere o caso do design de contato. Para alcançar alta confiabilidade, os contatos devem ser projetados para suportar as tensões elétricas e térmicas da corrente de falta. Isto pode exigir uma área de contacto maior ou um material mais robusto, o que pode aumentar a resistência de contacto e reduzir a eficiência. Por outro lado, para alcançar alta eficiência, a resistência de contato deve ser minimizada, mas isso pode levar a um projeto que é mais suscetível à soldagem por contato ou à erosão. O engenheiro deve navegar por esses requisitos conflitantes, selecionando materiais e projetos que ofereçam o melhor compromisso. Da mesma forma, o mecanismo operacional deve ser projetado para ser altamente confiável, mas o seu consumo de energia é um fator na eficiência geral do disjuntor.

Estes três pilares também cooperam. Um disjuntor altamente confiável também é mais seguro. Se um disjuntor não for confiável, ele poderá falhar na interrupção de uma falha, levando a uma falha catastrófica que poderá colocar em risco tanto o sistema quanto o pessoal. Da mesma forma, um disjuntor eficiente também é mais confiável, pois opera em temperaturas mais baixas e exerce menos pressão sobre seus componentes. A utilização da tecnologia self-blast é um exemplo perfeito desta colaboração: melhora a eficiência ao reduzir a energia operacional, mas também aumenta a fiabilidade ao reduzir a carga mecânica no mecanismo. A integração de sistemas de monitoramento de condições é uma ferramenta poderosa para melhorar todos os três pilares simultaneamente. Ao monitorar a integridade do disjuntor, o sistema pode prever e prevenir falhas, aumentando a confiabilidade. Ao identificar modos de operação ineficientes, o sistema pode ser otimizado, melhorando a eficiência. E ao fornecer alertas antecipados sobre possíveis problemas, o sistema pode ser usado para aumentar a segurança.

O equilíbrio é dinâmico. À medida que a tecnologia avança, a definição do equilíbrio ideal muda. A introdução de novos materiais, novos sensores e novos algoritmos de controle está continuamente ampliando os limites do que é possível. O futuro do disjuntor de alta tensão é de integração ainda maior, onde o disjuntor se torna um nó de comunicação inteligente em uma rede digital. Será um sistema que não é apenas fiável, eficiente e seguro, mas que gere ativamente a sua própria saúde, prevê as suas próprias necessidades e otimiza o seu próprio desempenho. Este é o futuro que a nossa fábrica em Lugao se dedica a criar.

A tabela a seguir ilustra como as escolhas de projeto em um disjuntor de alta tensão podem impactar os três pilares, demonstrando as compensações inerentes.

Perguntas frequentes (FAQ)

Pergunta 1: Qual é a vida útil típica de um disjuntor de alta tensão e quais fatores afetam sua longevidade?

Resposta: Um disjuntor de alta tensão de alta qualidade, como os fabricados pela Lugao Power Co., Ltd., normalmente tem uma vida útil projetada de 30 a 40 anos. A vida útil real depende de vários fatores: o número de interrupções de corrente de falta (que degradam os contatos do arco), a frequência das operações mecânicas (que afeta o mecanismo), o ambiente ambiente (corrosão, temperatura) e a qualidade da manutenção. Um disjuntor SF6 bem conservado, com um número limitado de operações de falta, pode facilmente exceder sua vida útil projetada. Nossos disjuntores são projetados com contatos de arco substituíveis para permitir uma extensão de vida útil econômica. O monitoramento e a manutenção regulares das condições são essenciais para maximizar a vida útil.

Pergunta 2: Como um disjuntor de alta tensão lida com uma falta de corrente contínua (CC), que não possui cruzamento natural por zero?

Resposta: Os disjuntores de alta tensão são projetados principalmente para sistemas CA, onde a corrente naturalmente cruza zero duas vezes por ciclo. Os sistemas DC não possuem esse zero natural, tornando a interrupção muito mais difícil. Para falhas CC, o disjuntor deve forçar uma corrente zero. Isso normalmente é alcançado em sistemas CC de alta tensão (HVDC) usando um disjuntor HVDC dedicado, que usa um mecanismo de interrupção diferente, como uma abordagem híbrida usando eletrônica de potência para forçar a corrente a zero, combinada com uma chave mecânica para isolar a falha. Nossa fábrica fabrica disjuntores de alta tensão especializados para aplicações HVDC, que incorporam essas tecnologias avançadas.

Pergunta 3: Qual é a diferença entre uma configuração de tanque morto e um disjuntor de tanque ativo?

Resposta: Em um disjuntor tanque morto, o interruptor é alojado em um invólucro metálico aterrado. Isto proporciona uma clara vantagem de segurança, uma vez que a alta tensão está encerrada e o invólucro está no potencial de terra. Em um disjuntor tanque energizado, o interruptor está localizado em alta tensão e o tanque não está aterrado. Os disjuntores de tanques mortos são normalmente mais fáceis de manter e oferecem mais flexibilidade de projeto, mas são mais pesados ​​e mais caros. Os disjuntores de tanques energizados são mais leves e apresentam menores perdas dielétricas, tornando-os mais eficientes para algumas aplicações. Ambos os designs são fabricados em nossa fábrica em Lugao Power Co., Ltd., proporcionando aos nossos clientes uma escolha baseada em suas necessidades específicas.

Pergunta 4: Quais são as potenciais preocupações ambientais com os disjuntores SF6 e como estão sendo abordadas?

Resposta: O SF6 tem um elevado Potencial de Aquecimento Global (GWP), o que o torna um potente gás com efeito de estufa. A indústria está trabalhando ativamente para reduzir as emissões de SF6 através de melhor vedação, procedimentos mais rígidos de manuseio de gás e desenvolvimento de gases alternativos. Nossa fábrica em Lugao Power Co., Ltd. implementou um programa para minimizar o vazamento de SF6, com taxas inferiores a 0,1% ao ano. Além disso, estamos desenvolvendo ativamente disjuntores de alta tensão utilizando alternativas ecoeficientes, como o AirPlus (uma mistura de gases com um GWP significativamente reduzido), para fornecer aos nossos clientes uma solução mais sustentável. A transição para estas alternativas é uma prioridade fundamental dos nossos esforços de investigação e desenvolvimento.

Pergunta 5: Como calculo a capacidade de interrupção de curto-circuito necessária para um disjuntor na minha subestação?

Resposta: A capacidade necessária de interrupção de curto-circuito é determinada pela corrente máxima de falta que pode fluir no ponto de instalação do disjuntor. Isto requer um estudo detalhado do sistema de potência que considere a impedância da fonte, a impedância do transformador e a configuração da rede. O estudo calculará a corrente simétrica de curto-circuito (kA) e a relação X/R, que determina a componente CC da corrente de falta. A corrente nominal de interrupção de curto-circuito do disjuntor deve ser maior que esta corrente calculada e deve ser capaz de interromper toda a corrente de falta assimétrica. A equipe de engenharia de nossa fábrica pode auxiliar nesse cálculo e fornecer consultoria especializada sobre o disjuntor de alta tensão apropriado para sua aplicação.

Conclusão: O Futuro do Projeto de Disjuntores

O disjuntor de alta tensão é uma obra-prima da engenharia que deve equilibrar constantemente as demandas concorrentes de confiabilidade, eficiência e segurança. Esse equilíbrio é alcançado por meio de seleção cuidadosa de materiais, projeto mecânico e integração de sistemas. À medida que os sistemas de energia evoluem para uma maior complexidade, com mais fontes de energia renováveis, geração distribuída e interconexões CC, as exigências sobre o disjuntor só aumentarão. O futuro do disjuntor de alta tensão reside na integração de tecnologias inteligentes, permitindo manutenção baseada em condições, otimização de desempenho em tempo real e integração perfeita na rede digital. O humilde switch que protege a rede está se tornando um nó sofisticado e inteligente.

Lugao Power Co., Ltd. se dedica a liderar essa evolução. Nosso compromisso com pesquisa e desenvolvimento garante que nossos disjuntores de alta tensão estejam na vanguarda da tecnologia, oferecendo aos nossos clientes o melhor equilíbrio entre desempenho, confiabilidade e sustentabilidade. Convidamos você a explorar nossa linha de produtos e a entrar em contato com nossa equipe de engenharia para discutir seus requisitos específicos de sistema de energia. Esteja você planejando uma nova subestação, atualizando uma existente ou buscando melhorar a eficiência da sua rede, nossa equipe de especialistas está pronta para ajudar.Entre em contato com Lugao Power Co., Ltd. hojepara saber mais sobre nossa ampla linha de soluções de disjuntores de alta tensão.
