Por que os disjuntores de alta tensão são essenciais para a proteção do transformador?

Imagine um transformador de energia – uma sentinela enorme e silenciosa no coração de uma subestação elétrica – subitamente atingido por um raio ou por um curto-circuito catastrófico. Numa fracção de segundo, o isolamento interno do transformador poderia falhar, o enrolamento poderia sobreaquecer e a explosão resultante poderia danificar toda a subestação, mergulhando milhares de casas e empresas na escuridão. A única coisa que separa este cenário da operação normal e confiável é um dispositivo que muitas vezes consideramos garantido: oDisjuntor de alta tensão. Este dispositivo não é apenas um switch; é um relé de proteção de alta velocidade e alta fidelidade que deve detectar uma falha, tomar uma decisão e interromper uma corrente que pode ser de dezenas de milhares de amperes – tudo dentro de uma janela de tempo medida em milissegundos. Sem ele, o transformador, um dos activos mais caros e críticos da rede eléctrica, ficaria vulnerável às próprias forças que foi concebido para controlar.

O papel essencial do Disjuntor de Alta Tensão na proteção do transformador não é uma questão de conveniência; é uma questão de sobrevivência para a rede. Um transformador é um equipamento complexo e delicado. Seu núcleo é um labirinto de enrolamentos e isolamento de cobre que opera em altas temperaturas e sob imenso estresse elétrico. Uma corrente de falta, se persistir, gera calor que pode derreter o cobre e vaporizar o óleo, criando um arco elétrico violento que pode destruir o transformador. O disjuntor de alta tensão atua como o guardião final. É o único dispositivo que pode isolar de forma rápida e decisiva um transformador de uma falha, evitando que um problema localizado se transforme em cascata em uma falha sistêmica. Este artigo irá dissecar as razões técnicas, económicas e operacionais pelas quais este componente essencial é tão indispensável. Também exploraremos como nossas soluções de disjuntores de alta tensão na Lugao Power Co., Ltd. são projetados para fornecer a velocidade, a confiabilidade e a precisão necessárias para proteger esses ativos críticos.

Índice

• 1. O que é um disjuntor de alta tensão e como ele protege os transformadores?
• 2. Por que os transformadores são vulneráveis ​​a falhas sem proteção adequada?
• 3. Como os diferentes tipos de disjuntores de alta tensão se comparam à proteção do transformador?
• 4. Quais parâmetros técnicos definem um disjuntor de alto desempenho?
• 5. Como o controle e o monitoramento modernos melhoram a eficácia do disjuntor?
• Perguntas frequentes (FAQ)
• Conclusão

O que é um disjuntor de alta tensão e como ele protege os transformadores?

Um disjuntor de alta tensão é um dispositivo de comutação especializado projetado para interromper correntes de falha - os surtos massivos e descontrolados de eletricidade que ocorrem durante um curto-circuito - e para isolar uma seção da rede elétrica, como um transformador, do resto do sistema. Não é um simples botão liga/desliga. É um interruptor de alto risco e alta velocidade que deve desempenhar sua função com extrema precisão. O transformador, que é o principal ativo que protegemos, é um dispositivo que aumenta ou diminui a tensão. Embora funcione normalmente, um disjuntor de alta tensão permanece na posição fechada, permitindo o fluxo de corrente. No entanto, no momento em que uma falha é detectada – normalmente por um relé que monitora corrente, tensão ou sinais diferenciais – o disjuntor deve abrir, extinguindo o arco que se forma entre seus contatos à medida que eles se separam. A tarefa crítica é eliminar a falta antes que ela possa causar danos térmicos ou mecânicos ao transformador. Para um transformador de potência grande, esse tempo de compensação costuma ser inferior a 100 milissegundos. Para colocar isso em perspectiva, um piscar de olho humano leva cerca de 300 a 400 milissegundos. O Disjuntor de Alta Tensão deve atuar mais rápido que um piscar de olhos para proteger uma máquina que pode pesar centenas de toneladas.

A física desta interrupção é onde o desafio da engenharia se torna aparente. Quando um disjuntor abre, um arco se forma entre os contatos de separação. Este arco é essencialmente um plasma – um canal altamente condutor de gás ionizado que, se não for controlado, continuaria a conduzir corrente indefinidamente. Para extinguir este arco, o disjuntor deve, numa fração de segundo, resfriar e deionizar o caminho do arco. Diferentes projetos de disjuntores usam técnicas diferentes. Um disjuntor SF6 (hexafluoreto de enxofre) usa um fluxo de gás SF6 comprimido para resfriar o arco e eliminar as partículas ionizadas, contando com as propriedades isolantes excepcionais do SF6 para suportar a tensão do sistema. Um disjuntor a vácuo depende da alta rigidez dielétrica do vácuo para extinguir o arco. Um disjuntor a óleo de última geração, embora de tecnologia mais antiga, utiliza o gás gerado pela vaporização do óleo para resfriar e extinguir o arco. Todos esses métodos devem alcançar o mesmo resultado: corrente zero no próximo zero de corrente natural da forma de onda CA e, em seguida, uma rápida recuperação da rigidez dielétrica para evitar um novo ataque. Na Lugao, nossas soluções de disjuntores de alta tensão são construídas com base em um profundo conhecimento da física de extinção de arco, garantindo que nossos disjuntores não sejam apenas confiáveis, mas também previsíveis em seu desempenho.

Para compreender verdadeiramente a função da proteção do transformador, é útil pensar sobre o que um transformador faz. É um dispositivo indutivo. Ele armazena energia em seu campo magnético. Quando ocorre uma falta no lado secundário de um transformador, a energia do lado primário é repentinamente despejada na falta. O transformador vê uma corrente enorme, que não consegue suportar. É quando o disjuntor de alta tensão entra em ação. Normalmente é colocado no lado primário, o lado de alta tensão, do transformador. Sua função é desconectar o transformador da fonte de energia a montante, de forma que a falta seja efetivamente alimentada apenas pela inércia do gerador. Ao isolar o transformador do barramento de alta tensão, o disjuntor evita que a corrente de falha aumente até o ponto onde o transformador seria danificado. Um transformador sem um disjuntor de alta tensão funcionando corretamente é como um carro sem freios; pode funcionar por um tempo, mas quando algo dá errado, as consequências são catastróficas. Nossa fábrica projetou uma linha de produtos de disjuntores de alta tensão que são especificamente adaptados para proteção de transformadores, oferecendo uma gama de opções para diferentes classificações de tensão e corrente, requisitos de aplicação e condições ambientais.

Por que os transformadores são vulneráveis ​​a falhas sem proteção adequada?

As vulnerabilidades de um transformador de potência estão enraizadas em seu design fundamental e nos materiais que utiliza. Um grande transformador de potência típico é um conjunto complexo de enrolamentos de cobre, isolamento à base de celulose e óleo de transformador. Esta combinação foi projetada para operação eficiente sob uma faixa restrita de condições normais. No entanto, é inerentemente suscetível a uma ampla gama de tipos de falhas, muitas das quais podem ser catastróficas se não forem resolvidas imediata e automaticamente por um disjuntor de alta tensão. Para compreender esta vulnerabilidade, é necessário apreciar a física de uma falha de transformador. Um curto-circuito no lado de saída (secundário) do transformador é o cenário mais comum. Se o secundário estiver em curto, o lado primário consome uma corrente que é teoricamente limitada apenas pela impedância do transformador, que é relativamente baixa. Esta corrente de falha pode ser de 10 a 20 vezes a corrente normal de plena carga. O resultado é um aquecimento repentino e extremo dos enrolamentos, que pode derreter o cobre e causar a quebra do isolamento. A rápida expansão do óleo devido ao calor pode gerar gases explosivos, levando a uma falha violenta. Um disjuntor de alta tensão deve detectar esse surto de corrente e desconectar o transformador antes que a temperatura do enrolamento atinja um nível crítico.

Além dos curtos-circuitos, os transformadores também são vulneráveis ​​a outras ameaças mais insidiosas. Isso inclui descargas atmosféricas, que podem causar surtos de tensão que quebram o isolamento, e ferroressonância, fenômeno que pode causar sobretensões e sobrecorrentes quando o transformador é energizado ou desenergizado. Eles também são vulneráveis ​​à sobrecarga, o que pode causar superaquecimento gradual dos enrolamentos e degradação do isolamento. Mesmo algo tão simples como uma falha no comutador, que ajusta a relação de tensão do transformador, pode causar uma falha catastrófica. Em todos os casos, o ponto comum é que uma falha ou condição anormal, se persistir mesmo por alguns ciclos, pode causar danos permanentes e irreparáveis ​​ao transformador. É por isso que o Disjuntor de Alta Tensão é tão importante: não é uma medida reativa, mas sim proativa. É o único dispositivo que pode prevenir as consequências inevitáveis ​​de uma falha, isolando com segurança o transformador do sistema de potência.

Além disso, os transformadores não são apenas vulneráveis ​​a falhas internas. Eles também estão sujeitos a falhas na rede conectada. Uma falta em um alimentador de distribuição conectado ao lado secundário do transformador será refletida no lado primário. O transformador verá a corrente de falta e tentará alimentá-la. É aqui que a coordenação dos sistemas de proteção se torna crítica. O disjuntor de alta tensão no lado primário do transformador faz parte de uma cadeia de dispositivos projetados para operar de maneira coordenada. Por exemplo, um fusível ou religador no lado secundário pode eliminar uma falta transitória, mas para uma falta mais grave, o disjuntor primário deve operar para proteger o transformador. Sem esta coordenação, uma falta no lado secundário poderia causar o disparo desnecessário do disjuntor primário, levando a uma interrupção em uma área muito maior. É por isso que a proteção de um transformador é um problema no nível do sistema, e o disjuntor de alta tensão é o componente central e crítico desse sistema. NoLugao Power Co., Ltd., temos um profundo conhecimento desses princípios de coordenação e projetamos nossas soluções de disjuntores de alta tensão para serem totalmente compatíveis com uma ampla gama de esquemas de proteção, garantindo integração perfeita e desempenho ideal.

Como os diferentes tipos de disjuntores de alta tensão se comparam à proteção do transformador?

Ao selecionar um disjuntor de alta tensão para proteção de transformadores, os engenheiros devem considerar a aplicação específica e escolher entre diferentes tecnologias: disjuntores de SF6, vácuo e óleo. Cada tipo possui seu próprio conjunto exclusivo de características que o tornam adequado para diferentes faixas de tensão e corrente. Durante décadas, os disjuntores a óleo foram o padrão, mas foram amplamente substituídos pelas tecnologias de SF6 e de vácuo devido ao seu desempenho superior e características de manutenção. Porém, compreender a história e a evolução da tecnologia ajuda a valorizar as soluções modernas disponíveis hoje.

Disjuntores de óleo são os mais velhos dos três. Eles contam com o arco sendo desenhado em óleo, que esfria o arco e gera gás hidrogênio que ajuda a extingui-lo. Embora sejam robustos e tenham uma capacidade de interrupção relativamente alta, são grandes, pesados ​​e requerem manutenção regular para reabastecer o óleo e remover depósitos de carbono. Eles também representam um risco ambiental e de incêndio devido ao óleo. Na Lugao, não fabricamos mais disjuntores a óleo para novas instalações, mas damos suporte às já existentes.

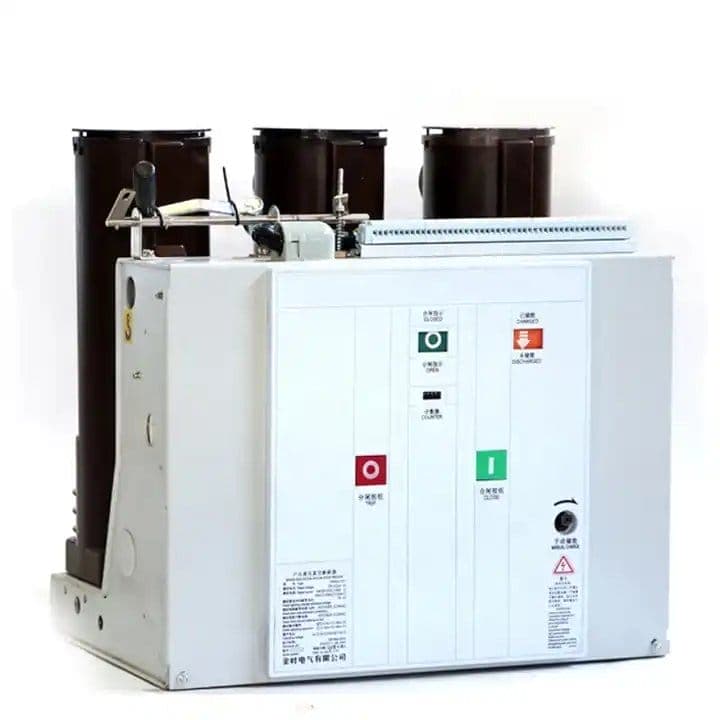

Disjuntores a vácuo são mais modernos e oferecem diversas vantagens. Eles usam uma câmara de vácuo selada para extinguir o arco. Sem um meio para sustentar a combustão, o arco é rapidamente extinto quando os contatos se separam. Isto resulta num design muito compacto e leve, com longos intervalos de manutenção. No entanto, os disjuntores a vácuo são geralmente limitados a tensões de até cerca de 72 kV. Para tensões mais altas, seu projeto torna-se complicado e caro. Eles são frequentemente usados ​​em subestações de distribuição e aplicações industriais. A principal vantagem da proteção de transformadores é sua velocidade e confiabilidade, mas normalmente não são adequados para os níveis de tensão mais altos encontrados em sistemas de transmissão.

Disjuntores SF6 representam o padrão moderno para aplicações de alta tensão. Esses disjuntores usam gás hexafluoreto de enxofre, que possui propriedades excepcionais de isolamento e extinção de arco. O gás é comprimido e soprado através do arco para resfriá-lo e quebrar a corrente. Os disjuntores SF6 têm uma capacidade de interrupção muito alta e podem operar efetivamente nas tensões de transmissão mais altas. Eles também têm requisitos de manutenção muito baixos. Nossa fábrica em Lugao Power Co., Ltd. especializou-se na fabricação de disjuntores de alta tensão SF6 há mais de 15 anos e refinamos o design para garantir a máxima confiabilidade. A tabela abaixo fornece uma análise comparativa desses três tipos.

Para proteção moderna de transformadores, o disjuntor de alta tensão SF6 é a escolha recomendada para a maioria das aplicações de alta tensão devido ao seu desempenho superior, confiabilidade e baixos requisitos de manutenção. Nossa fábrica produziu milhares de unidades de SF6 que atualmente protegem transformadores críticos em todo o mundo. A tecnologia SF6 oferece a proteção mais robusta e é a tecnologia que continuamos a desenvolver e refinar em Lugao.

Quais parâmetros técnicos definem um disjuntor de alto desempenho?

Para realmente compreender a proteção fornecida por um disjuntor de alta tensão, é necessário examinar suas principais especificações técnicas. Esses parâmetros não são apenas números em uma planilha de dados; são as métricas que definem a capacidade do dispositivo de proteger o transformador. As especificações primárias são a tensão nominal, a corrente nominal, a corrente nominal de interrupção de curto-circuito e a corrente nominal de curto-circuito. Esses parâmetros, combinados com o tempo de operação e a capacidade de tensão de recuperação transitória (TRV), definem o envelope de desempenho do disjuntor. Na Lugao Power Co., Ltd., temos um conjunto abrangente de parâmetros técnicos para cada um de nossos modelos de disjuntores de alta tensão e podemos personalizá-los para atender às necessidades específicas do cliente.

Tensão nominal é a tensão mais alta para a qual o disjuntor foi projetado. Deve ser pelo menos a tensão do sistema.Corrente nominal é a corrente contínua que o disjuntor pode transportar sem superaquecer. Esta deve ser igual ou superior à corrente de carga normal do transformador.Corrente nominal de interrupção de curto-circuito é a corrente máxima de falta que o disjuntor pode interromper. Este é o parâmetro mais crítico para proteção do transformador. Deve ser alto o suficiente para suportar a máxima corrente de falta possível que poderia fluir através do transformador. Se o disjuntor tiver uma corrente de interrupção muito baixa, ele poderá falhar na interrupção de uma falha de alta corrente, levando à destruição do transformador.Corrente nominal de curto-circuito é a corrente de pico máxima na qual o disjuntor pode fechar, o que é importante em aplicações onde o disjuntor pode ser fechado devido a uma falta. O tempo de operação é o tempo que leva para o disjuntor abrir após receber um sinal de trip. Para proteção de transformadores, um tempo de operação mais rápido é sempre melhor, pois limita a quantidade de energia que pode ser dissipada no transformador durante uma falta. A Tensão de Recuperação Transiente (TRV) é a tensão que aparece nos contatos do disjuntor imediatamente após a interrupção da corrente. A forma de onda TRV é determinada pela indutância e capacitância do sistema. Um disjuntor deve ser capaz de suportar este TRV sem reativar.

A tabela abaixo resume os parâmetros técnicos típicos de um disjuntor de alta tensão usado em ambiente de subestação.

A seleção de um Disjuntor de Alta Tensão com os parâmetros corretos não é uma tarefa trivial. Requer uma análise detalhada da corrente de falta do transformador, que é determinada pela impedância do sistema e pela classificação do transformador. Superestimar os parâmetros leva a custos mais elevados e especificações excessivas desnecessárias. Subestimá-los pode levar a um fracasso catastrófico. Nossa equipe de engenharia da Lugao Power Co., Ltd. fornece suporte técnico detalhado aos nossos clientes, ajudando-os a selecionar o disjuntor de alta tensão apropriado para suas necessidades específicas de proteção de transformadores.

Como o controle e o monitoramento modernos melhoram a eficácia do disjuntor?

O Disjuntor de Alta Tensão não é mais apenas uma chave mecânica. As versões modernas são integradas com sofisticados sistemas de controle e monitoramento que aumentam significativamente a sua eficácia na proteção dos transformadores. Esses sistemas são o sistema nervoso do rompedor, fornecendo feedback em tempo real, diagnósticos e a capacidade de adaptação a condições variáveis. O núcleo desta tecnologia é o relé de proteção, um dispositivo que monitora continuamente os sinais de corrente e tensão do transformador e da rede. Ao detectar uma falta, envia um sinal de disparo ao mecanismo operacional do disjuntor. O relé é a inteligência que decide quando operar e o disjuntor é o músculo que executa a ação. Sem o relé, o disjuntor fica cego. Sem o disjuntor, o relé é impotente. A integração desses dois sistemas é o que torna a proteção moderna dos transformadores tão eficaz.

Os relés de proteção modernos podem ser programados com algoritmos sofisticados que distinguem entre diferentes tipos de falhas, como curto-circuito, falta à terra ou sobrecarga. Esta inteligência evita disparos indesejados, onde o disjuntor abre para um evento não crítico, o que é crucial para manter uma fonte de alimentação estável. Também utilizam protocolos de comunicação, como o IEC 61850, para compartilhar informações com outros relés da subestação, possibilitando um esquema de proteção coordenado. Esta comunicação permite ao sistema isolar apenas a parte afetada da rede, minimizando o impacto de uma interrupção. Para um transformador, isso significa que se a falta estiver no lado secundário, o disjuntor primário pode ser projetado para desarmar somente depois que os disjuntores secundários não conseguirem eliminá-lo, fornecendo uma camada de proteção de backup.

Além do relé, os disjuntores modernos também são equipados com sensores de monitoramento de condição. Esses sensores medem parâmetros como o tempo de operação, o percurso dos contatos, a pressão do gás (para disjuntores SF6) e a temperatura dos contatos. Esses dados são coletados e analisados ​​continuamente para fornecer uma avaliação diagnóstica da saúde do disjuntor. Os dados podem ser usados ​​para prever falhas antes que elas ocorram, permitindo uma manutenção proativa que pode prolongar significativamente a vida útil do dispositivo. Para um disjuntor de proteção de transformador, isso significa que a eficácia do disjuntor é mais previsível e confiável. Na Lugao Power Co., Ltd., desenvolvemos um sistema proprietário de monitoramento de condição para nossos produtos de disjuntores de alta tensão. Este sistema proporciona aos nossos clientes uma visão completa do estado dos seus disjuntores, permitindo-lhes planear a manutenção de forma mais eficaz e reduzindo o risco de interrupções não planeadas. Ao combinar a robustez física dos nossos disjuntores com o poder de diagnóstico do monitoramento moderno, somos capazes de oferecer uma solução de proteção que não é apenas confiável, mas também inteligente.

Perguntas frequentes (FAQ)

Pergunta 1: Quanto tempo leva um disjuntor de alta tensão para abrir e eliminar uma falha?

Resposta: Para um disjuntor de alta tensão moderno, o tempo total de eliminação – desde o início da corrente de falta até a interrupção final do arco – é normalmente entre 30 e 50 milissegundos. Isso é quase o mesmo tempo que um piscar de olho humano. O disjuntor deve abrir rápido o suficiente para evitar o superaquecimento do transformador e para proteger o resto da rede da corrente de falta. Nossos produtos de disjuntores de alta tensão na Lugao Power Co., Ltd. são projetados para atingir esses tempos de abertura rápidos, garantindo que o transformador seja protegido de forma eficaz.

Pergunta 2: Qual é a diferença entre um disjuntor e uma chave seccionadora?

Resposta: Um disjuntor é projetado para interromper correntes de falta e proteger equipamentos. Uma chave seccionadora é projetada para isolar um circuito para manutenção e não é classificada para interromper correntes de falha. Uma chave seccionadora só é operada quando o circuito está desenergizado, geralmente após a abertura do disjuntor. O disjuntor é o dispositivo de proteção ativa, enquanto a chave seccionadora é um dispositivo de segurança para isolamento. Ambos são essenciais para uma subestação segura e funcional, mas desempenham funções muito diferentes.

Pergunta 3: Com que frequência um disjuntor de alta tensão deve ser mantido?

Resposta: O intervalo de manutenção depende do tipo de disjuntor e das recomendações do fabricante. Para um disjuntor de alta tensão SF6, a manutenção normalmente é necessária a cada 10 a 15 anos ou após um determinado número de operações, o que ocorrer primeiro. Isso inclui a verificação da pressão do gás SF6, do mecanismo operacional e da condição do contato. Para quebra-vácuos, o intervalo pode ser ainda maior. Nossa fábrica em Lugao Power Co., Ltd. fornece cronogramas de manutenção detalhados e recomendações para todos os nossos produtos de disjuntores de alta tensão, ajudando nossos clientes a prolongar sua vida operacional.

Pergunta 4: O que acontece se um disjuntor de alta tensão não abrir durante uma falta?

Resposta: Se um disjuntor não abrir, um sistema de proteção de backup, conhecido como “proteção contra falha do disjuntor”, funcionará. Isso normalmente desarmará todos os outros disjuntores conectados ao mesmo barramento, isolando toda a seção da subestação. Este é o último recurso para evitar uma falha catastrófica e resulta num corte de energia mais amplo. É por isso que a confiabilidade do disjuntor primário de alta tensão é tão importante e é por isso que nós da Lugao Power Co., Ltd. colocamos uma forte ênfase na qualidade e nos testes em nosso processo de fabricação.

Pergunta 5: Um disjuntor de alta tensão pode ser usado para proteger um transformador contra falhas internas?

Resposta: Sim, mas requer um relé de proteção diferencial. Este relé mede a corrente que entra e sai do transformador. Em condições normais, essas correntes são iguais. Se houver uma falha interna, as correntes serão diferentes e o relé desarmará o Disjuntor de Alta Tensão. Esta é a proteção primária para uma falta interna do transformador. Nossas soluções de disjuntores de alta tensão são projetadas para serem totalmente compatíveis com esquemas de proteção diferencial.

Conclusão

Um disjuntor de alta tensão não é apenas um equipamento; é o guardião essencial do transformador de potência e, por extensão, de toda a rede elétrica. É o único dispositivo que pode detectar uma falha catastrófica e interromper as correntes massivas que de outra forma destruiriam o transformador. O moderno disjuntor de alta tensão, especialmente a tecnologia SF6 em que nos especializamos na Lugao Power Co., Ltd., evoluiu para um componente sofisticado, inteligente e altamente confiável. Seu design é uma mistura de física, materiais avançados e fabricação precisa, todos trabalhando juntos para garantir que o transformador seja protegido nas circunstâncias mais críticas. O transformador é muitas vezes o ativo mais caro e crítico de uma subestação e a sua proteção não pode ser deixada ao acaso. Requer um disjuntor que não seja apenas rápido, mas também confiável, repetível e previsível.
