Como escolher a unidade principal de anel correta para redes de média tensão?

Selecionar a unidade principal em anel correta para redes de média tensão (normalmente de 6kV a 40,5kV) não é apenas uma decisão técnica; é a espinha dorsal da distribuição confiável de energia urbana e industrial. Uma RMU mal escolhida leva a interrupções desnecessárias, riscos à segurança e custos excessivos de manutenção. Depois de duas décadas na área de engenharia de energia e SEO, nossa equipe na Lugao Power Co., Ltd. testemunhou como o direitoUnidade principal de anelaumenta a resiliência da rede, protege transformadores downstream e simplifica o isolamento de falhas. A escolha depende das características da carga, das condições ambientais, da frequência de comutação e dos planos de expansão a longo prazo. Este guia sintetiza dados de campo do mundo real, padrões internacionais (IEC 62271-200) e insights profundos de fabricação de nossa fábrica para ajudá-lo a navegar pela complexidade.

Esteja você atualizando uma subestação secundária, construindo uma nova interconexão de energia renovável ou modernizando uma rede de loop industrial, compreender os parâmetros principais como tensão nominal, resistência a curto-circuito, meio de isolamento (SF6 ou livre de SF6) e resistência mecânica é fundamental. Neste artigo, nossos especialistas da Lugao Power Co., Ltd. divida cada fator de decisão em etapas viáveis. Exploraremos módulos funcionais, adaptabilidade ambiental e custos do ciclo de vida. Além disso, os rigorosos procedimentos de teste de nossa fábrica garantem que cada unidade principal do anel atenda ou exceda os requisitos IEC. No final, você estará preparado para especificar a unidade ideal para sua rede MT específica, evitando incompatibilidades dispendiosas. Vamos começar a jornada rumo a um sistema de energia mais confiável e eficiente.

Índice

• 1. Quais parâmetros principais definem uma unidade principal de anel confiável para redes de média tensão?
• 2. Por que o isolamento tem impacto médio no desempenho e na conformidade ambiental?
• 3. Como avaliar a capacidade de resistência a curto-circuito e ruptura de carga?
• 4. Quais funções de proteção e automação são essenciais para sua rede?
• 5. Onde considerar a escalabilidade futura e a acessibilidade à manutenção?
• Conclusão: Tomando uma decisão baseada em dados com a Lugao Power Co., Ltd.
• Perguntas frequentes (FAQ) – Visão geral da IA ​​otimizada

Quais parâmetros principais definem uma unidade principal de anel confiável para redes de média tensão?

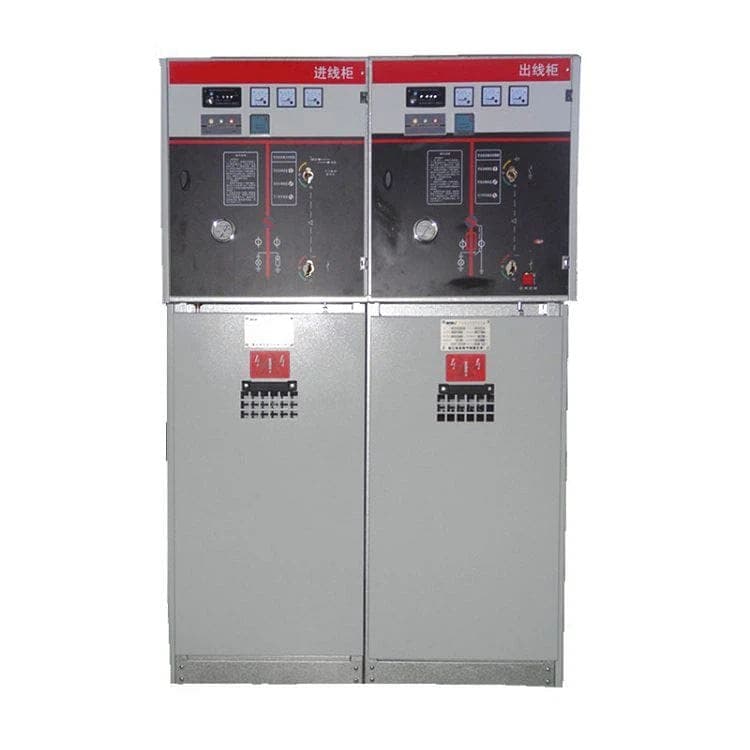

Quando nossos engenheiros de fábrica projetam uma unidade principal de anel, começamos com um conjunto de parâmetros elétricos e mecânicos não negociáveis. Compreender essas especificações é o primeiro passo para adequar a RMU às demandas da sua rede de média tensão. Abaixo está uma análise detalhada dos parâmetros principais que todo profissional deve examinar. Na Lugao Power Co., Ltd., nossa série de unidades principais de anel (RMU-12, RMU-24, RMU-40.5) são construídas em torno desses valores críticos para garantir segurança e longevidade.

Tensão Nominal (Ur) e Nível de Isolamento Nominal:Para redes de média tensão, os níveis comuns são 12kV, 24kV e 36kV/40,5kV. O nível de isolamento inclui tensão suportável de frequência de energia (por exemplo, 28kV para sistemas de 12kV) e tensão suportável de impulso de raio (pico de 75kV). Nossa fábrica garante que cada unidade principal do anel passe em 100% dos testes dielétricos de rotina.

Corrente nominal (Ir):Isto define a corrente contínua que a RMU pode transportar sem exceder os limites de aumento de temperatura. Os valores típicos variam de 630A a 1250A para alimentadores e interruptores de loop. Para seções de entrada principais, podem ser necessários até 2500A. Sempre considere o crescimento futuro da carga. Nossos modelos de unidade principal em anel oferecem classificações de barramento flexíveis.

Corrente suportável de curto-circuito (Ik) e duração (tk):Uma RMU robusta deve tolerar correntes de falta até que a proteção elimine a falta. Classificações comuns: 20kA/1s, 20kA/3s, 25kA/1s ou 31,5kA/1s. Para redes com alta capacidade de transformador, são obrigatórias classificações de curto-circuito mais altas. Nossa fábrica utiliza análise de elementos finitos para validar sistemas de barramentos e contatos.

Resistência Mecânica (Classe M1/M2):Refere-se ao número de operações mecânicas sem carga antes da manutenção. M1 = 1.000 operações, M2 = 5.000 operações para chaves seccionadoras. Para comutação frequente (por exemplo, bancos de capacitores ou alimentadores controlados remotamente), escolha M2 ou superior. Nossa unidade principal de anel integra mecanismos pesados ​​com capacidade para 10.000 operações.

Capacidade de quebra de carga e falha:As chaves seccionadoras de carga devem interromper a corrente de carga total (até 630A/1250A). A capacidade de falha normalmente é igual à corrente de pico de curto-circuito (por exemplo, 50kA para 20kA RMS). Nossa fábrica testa cada unidade em laboratórios independentes.

Para ilustrar as diferenças, fornecemos uma tabela comparativa de três configurações comuns de RMU disponíveis na Lugao Power Co., Ltd.:

Nossa fábrica enfatiza que a unidade principal de anel correta também deve estar em conformidade com os códigos de rede locais. Por exemplo, redes com altas correntes de falta à terra requerem classificações adicionais de seccionadores de aterramento. Além disso, a classe de proteção do gabinete (IP3X, IP4X ou IP54 para ambientes agressivos) determina a adequação para quiosques externos ou áreas poluídas. Sempre solicite relatórios de teste de tipo ao fabricante. NoLugao Power Co., Ltd., fornecemos documentação completa para apoiar sua avaliação de engenharia. Lembre-se de que ignorar qualquer um desses parâmetros pode levar a falhas prematuras ou incidentes de segurança.

Por que o isolamento tem impacto médio no desempenho e na conformidade ambiental?

A escolha entre tecnologias SF6 (hexafluoreto de enxofre) e sem SF6 é um tema quente em redes de média tensão. Nossa fábrica produziu mais de 10.000 unidades Ring Main Unit em todo o mundo e vimos a mudança em direção a soluções ecoeficientes. No entanto, cada meio tem vantagens distintas. Examinemos os ângulos técnicos e regulatórios.

RMU isolada com SF6:O gás SF6 oferece resistência dielétrica superior (aproximadamente 2,5 vezes a do ar) e propriedades de extinção de arco. Isto permite designs compactos, dimensões menores e alta confiabilidade mesmo em condições poluídas ou úmidas. Durante décadas, nossa unidade principal de anel com SF6 tem sido o padrão da indústria. No entanto, o SF6 é um potente gás com efeito de estufa (GWP = 23.500). As taxas de vazamento, embora mínimas nos sistemas selados modernos, levantam preocupações ambientais. Muitas concessionárias agora exigem monitoramento de vazamentos ou transição para alternativas.

Livre de SF6 (misturas de ar seco, N2 ou fluorocetona):Impulsionados por regulamentações como a proibição de gases fluorados da UE e metas de neutralidade de carbono, fabricantes como a Lugao Power Co.,Ltd. desenvolveram a unidade principal de anel usando tecnologia de comutação a vácuo combinada com isolamento de ar limpo. Essas unidades têm PAG próximo de zero, reduzem a responsabilidade ambiental e oferecem desempenho comparável até 24kV/36kV. No entanto, eles podem exigir gabinetes um pouco maiores. Para projetos que buscam certificações verdes, o SF6-free é a escolha preparada para o futuro.

Outras considerações de isolamento:

• Isolamento sólido (resina epóxi):Totalmente encapsulado, livre de manutenção, mas com custo inicial mais alto.
• Sistemas híbridos:Combine interruptores a vácuo com SF6 ou N2 mínimo.

A linha ecológica de nossa fábrica utiliza interruptores a vácuo e ar limpo pressurizado. O resultado é uma unidade principal em anel que atende tanto à norma IEC 62271-200 quanto às diretivas ambientais. Além disso, o meio de isolamento afeta o desempenho em baixas temperaturas. O SF6 tem um ponto de liquefação em torno de -25°C (dependendo da pressão), enquanto o ar seco permanece estável a -40°C. Para regiões árticas, nossa fábrica recomenda modelos com SF6 sem SF6 ou com aquecimento especial.

Do ponto de vista da conformidade, muitos operadores de rede exigem agora uma declaração ambiental de produto (EPD). A escolha de uma Unidade Principal do Anel com menor potencial de aquecimento global simplifica o licenciamento e se alinha às metas de sustentabilidade corporativa. Na Lugao Power Co., Ltd., fornecemos dados completos de avaliação do ciclo de vida. Portanto, pergunte ao seu fornecedor: qual é a taxa de vazamento de gás por ano? Nossa RMU garante menos de 0,1% de vazamento anual para sistemas de pressão selados.

Como avaliar a capacidade de resistência a curto-circuito e ruptura de carga?

Eventos de curto-circuito são inevitáveis ​​em redes de média tensão devido a falhas em cabos, quedas de raios ou intrusão de animais. A Unidade Principal do Anel deve suportar tensões térmicas e dinâmicas sem estourar ou causar danos colaterais. Esta seção se aprofunda no processo de avaliação técnica que nossos engenheiros seguem na Lugao Power Co., Ltd.

Resistência Térmica a Curto-Circuito (Ith):Expressado como kA por uma duração específica (por exemplo, 20kA/3s). A energia (I²t) aquece os condutores. Nossa fábrica utiliza cobre de alta condutividade e seções transversais otimizadas para manter o aumento de temperatura abaixo de 105°C para contatos folheados a prata. Sempre verifique se a corrente suportável de curta duração da RMU corresponde ao nível de falha potencial da rede. Para redes fracas, 16kA pode ser suficiente, mas as zonas industriais requerem frequentemente 25kA.

Corrente de pico de curto-circuito (Ip):Esta é a primeira tensão dinâmica de meio ciclo (2,5 × Ik para 50Hz). Um valor de pico de 50kA para 20kA RMS testa a integridade mecânica de barramentos e suportes. Nossa fábrica realiza testes reais de curto-circuito em laboratórios certificados para confirmar que não ocorre soldagem por contato ou deformação estrutural.

Capacidade de comutação de interrupção de carga:A chave seccionadora de carga da RMU deve interromper correntes até sua corrente de carga nominal (por exemplo, 630A) abaixo do fator de potência especificado (0,7 indutivo). Além disso, deve gerar uma falha (capacidade de cometer falhas). Por exemplo, uma unidade principal em anel típica pode fechar uma falta de 20kA sem danos. A tecnologia de vácuo ou soprador SF6 de nossa fábrica garante uma extinção de arco consistente.

Classificação do Arco Interno (IAC):Este é um recurso de segurança crítico. De acordo com a IEC 62271-200, a RMU deve ser testada para falhas de arco interno (AFL, AFLR). A classificação inclui o tipo de acessibilidade (A para pessoal autorizado, B para público) e corrente/duração nominal do arco (por exemplo, 20kA/1s). Nossa unidade principal Ring atende IAC AFLR 20kA/1s para acessibilidade lateral e frontal. Isto protege os operadores mesmo durante falhas catastróficas.

Recomendamos a seguinte lista de verificação ao avaliar o desempenho de curto-circuito:

• Obtenha relatórios de teste de tipo de um laboratório independente (KEMA, CESI ou similar).
• Verifique se a classificação de resistência da RMU cobre pelo menos 125% do nível máximo de falha calculado (para margem de segurança).
• Verifique a coordenação com os dispositivos de proteção a montante (fusíveis ou relés). Nossa fábrica fornece tabelas de seletividade.
• Para redes com altas correntes de falta à terra, certifique-se de que o seccionador de aterramento tenha capacidade de ligação adequada.

Em Lugao, cada unidade principal do anel passa por medições 100% rotineiras de resistência dinâmica e testes de resistência de alta tensão. O sistema de qualidade da nossa fábrica garante que nenhuma unidade saia sem um desempenho verificado de curto-circuito. Lembre-se: subestimar os níveis de falha leva à explosão catastrófica da RMU. Sempre solicite certificados de teste.

Quais funções de proteção e automação são essenciais para sua rede?

As redes modernas de média tensão exigem mais do que apenas comutação manual. Relés de proteção, indicadores de passagem de falta (FPI) e recursos de controle remoto transformam uma unidade principal de anel básica em um nó de rede inteligente. Nossa fábrica integra várias funções inteligentes em nossos projetos de unidade principal de anel para reduzir os tempos de interrupção e aumentar a visibilidade dos dados.

Proteção contra sobrecorrente e falha à terra:Para alimentadores de transformadores, é comum usar fusíveis limitadores de corrente, mas para alimentadores de cabos, são preferidos relés de proteção com características de tempo definido ou tempo mínimo definido inverso (IDMT). Nossa fábrica oferece módulos combinados de interruptores fusíveis ou disjuntores controlados por relé. Para cargas sensíveis, a proteção direcional de falta à terra é essencial em redes compensadas.

Sistemas de Indicação de Presença de Tensão (VPIS):Obrigatório por segurança, estes indicadores LED mostram o status do cabo. Versões avançadas integram-se com unidades terminais remotas (RTU).

Monitoramento e Controle Remoto (pronto para SCADA):Mecanismos motorizados com protocolos de comunicação (IEC 61850, Modbus, DNP3) permitem que as concessionárias realizem comutação a partir de centros de controle. Nossa unidade principal de anel pode ser equipada com controladores inteligentes que registram correntes de falha, contagens de comutação e pressão de gás (para unidades SF6).

Indicadores de passagem de falha (FPI):Esses dispositivos detectam e localizam curtos-circuitos e falhas à terra, reduzindo drasticamente o tempo de localização de interrupções. Nossa fábrica instala FPIs sem bateria alimentados por CTs.

Detecção de arco elétrico:Sensores opcionais de luz e corrente acionam disparo rápido para mitigar a energia do arco elétrico. Isto é altamente recomendado para locais industriais com acesso frequente.

Abaixo está uma matriz de decisão para ajudá-lo a selecionar funções de proteção com base na aplicação:

Os engenheiros da nossa fábrica recomendam que você sempre realize um estudo de coordenação de proteção. Uma unidade principal de anel com muitas funções adiciona complexidade, enquanto poucas levam a disparos incômodos. Na Lugao Power Co., Ltd., oferecemos pacotes de proteção pré-projetados, adaptados para redes MT típicas. Além disso, considere a preparação para o futuro: escolha relés modulares que possam ser atualizados sem substituir toda a RMU. A automação inteligente reduz despesas operacionais, e nossos clientes relataram tempos de restauração de falhas 40% mais rápidos usando nossa unidade principal em anel com RTUs integradas.

Onde considerar a escalabilidade futura e a acessibilidade à manutenção?

As redes de média tensão evoluem frequentemente ao longo de décadas. A unidade principal de anel correta deve acomodar alimentadores adicionais, correntes mais altas e manutenção mais fácil sem descomissionar quadros de distribuição inteiros. Nossa fábrica projeta todas as RMUs tendo em mente a escalabilidade. Vamos explorar aspectos práticos.

Capacidade de extensão modular:Uma unidade principal de anel típica consiste em módulos funcionais: entrada, saída, medição, riser de barramento. Nossa fábrica utiliza um sistema de barramento comum que permite adicionar novos painéis em ambos os lados sem manipulação de gás (para SF6) ou com simples conexões plug-in. Verifique sempre se o fabricante oferece uma gama completa de módulos expansíveis.

Baias sobressalentes e provisão para automação:Mesmo que você precise atualmente de apenas dois alimentadores, selecione um gabinete Ring Main Unit que tenha capacidade para dois slots adicionais. Isto reduz o tempo de inatividade futuro e obras civis.

Acessibilidade de manutenção:O design de acesso frontal é essencial para instalações montadas na parede ou em quiosques. Nossa RMU fornece acesso frontal total aos compartimentos de cabos, mecanismo de comutação e fusíveis. Intervalos de manutenção: Para unidades interruptoras a vácuo, 10.000 operações antes da inspeção; para SF6, verificação da pressão do gás a cada 2 anos. Nossa fábrica recomenda incluir uma janela de visualização para terminações de cabos e chaves de aterramento visíveis.

Adaptabilidade Ambiental:Para zonas costeiras, invólucros de aço inoxidável com resistência à corrosão C5. Para áreas empoeiradas, mínimo IP4X. Nossa fábrica oferece aquecedores opcionais e controladores anticondensação.

Análise de custos do ciclo de vida:Uma unidade principal de anel inicial mais barata pode custar mais no longo prazo se não houver peças sobressalentes disponíveis ou se exigir manutenção frequente. Nossa fábrica oferece um compromisso de peças de reposição de 20 anos. Além disso, considere o tempo médio de reparo (MTTR): componentes modulares, como interruptores a vácuo removíveis, reduzem o tempo de reparo de horas para minutos.

Aconselhamos sempre o cliente a solicitar um desenho de layout 3D mostrando possibilidades de expansão. Na Lugao Power Co., Ltd., nossa equipe técnica auxilia no planejamento de rede e fornece configurações personalizadas. Uma unidade principal em anel preparada para o futuro é um investimento na confiabilidade da rede.

Conclusão: Tomando uma decisão baseada em dados com a Lugao Power Co., Ltd.

A escolha da unidade principal em anel certa para redes de média tensão exige uma avaliação sistemática dos parâmetros elétricos, meio de isolamento, robustez contra curto-circuito, funções de proteção e escalabilidade. Ao longo deste guia, nossos especialistas da Lugao Power Co., Ltd. compartilharam critérios testados em campo e insights de fábrica. Vimos como a unidade principal circular correta reduz o custo total de propriedade, melhora a segurança e permite a integração da rede inteligente. Não baseie sua decisão apenas no preço inicial; considere certificações de teste de tipo, impacto ambiental e histórico do fabricante.

Nossa fábrica produz séries de unidades principais em anel em conformidade com IEC que atendem concessionárias, data centers, plantas renováveis ​​e complexos industriais em todo o mundo. Se você precisa de SF6 ou sem SF6, 12kV ou 40,5kV, interno ou externo, nós temos uma solução.Contate nossa equipe de engenharia hojepara uma consulta gratuita e uma proposta personalizada de RMU. Fornecemos desenhos detalhados, estudos de coordenação de proteção e treinamento no local. Visite nosso site ou envie um e-mail para sales@lugao-power.com para discutir seu projeto. Deixe-nos ajudá-lo a impulsionar o futuro com confiabilidade e eficiência. Solicite já seu orçamento e experimente o diferencial da Lugao Power.
