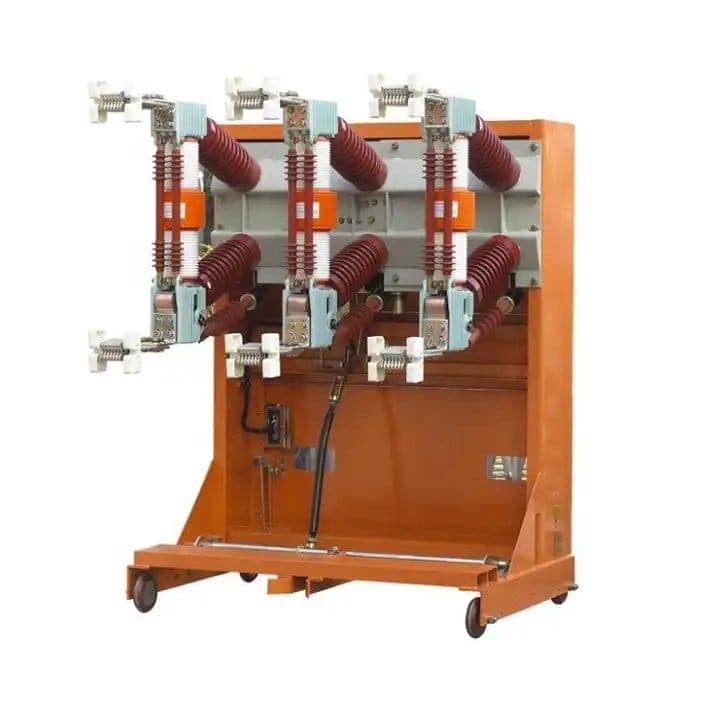

Por que os disjuntores de alta tensão estão se tornando padrão em redes inteligentes?

A transição global para redes inteligentes está a remodelar fundamentalmente o panorama da transmissão e distribuição de electricidade. No centro desta transformação,disjuntores de alta tensãoestão evoluindo de simples interruptores mecânicos para dispositivos inteligentes e conectados digitalmente que formam a espinha dorsal da automação da rede. Mas por que os disjuntores de alta tensão estão se tornando padrão nas redes inteligentes? A resposta está nas demandas sem precedentes impostas aos sistemas de energia modernos: a necessidade de detecção instantânea de falhas, capacidades de autocorreção, operação remota e integração perfeita com fontes de energia renováveis. As redes inteligentes exigem disjuntores que façam mais do que apenas interromper correntes de falta – eles devem monitorar dados em tempo real, comunicar-se com sistemas de automação de subestações e permitir manutenção preditiva. Nossa fábrica em Lugao Power Co., Ltd. tem estado na vanguarda desta evolução, projetando soluções de disjuntores de alta tensão que incorporam sensores, relés digitais e interfaces de comunicação avançadas diretamente na arquitetura do disjuntor. Este artigo explorará os fatores técnicos, operacionais e estratégicos que tornam os disjuntores de alta tensão indispensáveis ​​nas implantações de redes inteligentes.

A padronização de disjuntores de alta tensão em redes inteligentes é impulsionada por três imperativos principais: confiabilidade, eficiência e adaptabilidade. Os disjuntores eletromecânicos tradicionais não possuem os recursos de comunicação necessários para a coordenação em toda a rede, enquanto os disjuntores digitais modernos podem transmitir dados operacionais – como desgaste dos contatos, pressão do gás e temperatura – para um centro de controle central. Esses dados permitem a manutenção baseada em condições, reduzindo interrupções não planejadas e prolongando a vida útil do equipamento. Além disso, a integração de sistemas eletrónicos de potência e de armazenamento de energia em redes inteligentes exige uma interrupção de falhas mais rápida e precisa. Nossa série de disjuntores de alta tensão incorpora detecção de arco elétrico e algoritmos de comutação de cruzamento zero que minimizam distúrbios do sistema, preservando a qualidade da energia e a estabilidade da rede. Neste guia abrangente, dissecaremos as inovações tecnológicas que fazem dos disjuntores de alta tensão uma pedra angular da infraestrutura de redes inteligentes, forneceremos especificações técnicas detalhadas e compartilharemos insights da experiência de nossa fábrica no fornecimento de disjuntores para subestações digitais em todo o mundo.

Índice

• 1. Por que a capacidade de comunicação digital torna os disjuntores de alta tensão essenciais para redes inteligentes?
• 2. Como os disjuntores integrados com sensores permitem manutenção preditiva e monitoramento de condições?
• 3. Quais são as principais especificações técnicas de nossos disjuntores inteligentes de alta tensão?
• 4. Como os disjuntores de alta tensão suportam a automação da rede e as funções de autocura?
• Perguntas frequentes (FAQ)
• Conclusão e Consulta do Disjuntor Smart Grid

Por que a capacidade de comunicação digital torna os disjuntores de alta tensão essenciais para redes inteligentes?

As redes inteligentes são definidas pela sua capacidade de coletar, analisar e agir com base em dados de milhares de pontos da rede. Um disjuntor de alta tensão sem capacidade de comunicação digital é um ponto cego neste sistema, incapaz de relatar seu status ou responder a comandos remotos. Os modernos disjuntores de redes inteligentes são equipados com interfaces compatíveis com IEC 61850, permitindo que se comuniquem com controladores de subestações, sistemas SCADA e até mesmo plataformas analíticas baseadas em nuvem. Esta comunicação não se limita ao simples estado ligado/desligado; inclui dados operacionais detalhados, como contadores de operação, estimativas de erosão por contato, pressão do gás SF6 e leituras de temperatura. Nossa fábrica emLugao Power Co., Ltd.integra um dispositivo eletrônico inteligente (IED) dedicado com cada disjuntor de alta tensão que produzimos, fornecendo uma interface digital padronizada que simplifica a integração em qualquer arquitetura de rede inteligente.

Principais recursos de comunicação digital que tornam nosso disjuntor de alta tensão um facilitador de rede inteligente:

• Suporte ao protocolo IEC 61850:Nossos disjuntores implementam o conjunto completo de serviços IEC 61850, incluindo GOOSE (Evento Genérico de Subestação Orientado a Objetos) para comunicação ponto a ponto rápida e MMS (Especificação de Mensagens de Manufatura) para controle de supervisão. Isto garante a interoperabilidade com dispositivos eletrônicos inteligentes de qualquer fabricante.
• Medição e monitoramento integrados:Cada disjuntor de alta tensão incorpora sensores de tensão e corrente (TC e VT), proporcionando medição em tempo real dos parâmetros da linha. Esses dados são usados ​​para medição, coordenação de proteção e análise de qualidade de energia, eliminando a necessidade de transformadores de instrumentos separados.
• Operação remota e verificação de status:Os operadores podem abrir ou fechar o disjuntor remotamente e o sistema confirma o estado da posição através de vários sensores de posição independentes. Esta capacidade de controle remoto é essencial para isolamento de falhas e restauração de sistemas em redes inteligentes.
• Recursos de segurança cibernética:A interface digital inclui mecanismos de autenticação e criptografia para evitar acessos não autorizados, garantindo que o Disjuntor de Alta Tensão não possa ser comprometido por ameaças cibernéticas. Nossa fábrica obteve certificação de conformidade com segurança cibernética sob IEC 62443.

Um exemplo prático de um projeto de rede inteligente na Coreia do Sul demonstra o valor da comunicação digital. O projeto exigiu 40 disjuntores de alta tensão para uma subestação de 154 kV, cada um com comunicação IEC 61850 completa. Os disjuntores foram capazes de reportar seu status operacional ao centro de controle em tempo real, e o protocolo GOOSE foi usado para enviar sinais de trip entre disjuntores em menos de 2 milissegundos. Quando ocorria uma falta em uma linha de transmissão, os disjuntores em ambas as extremidades se comunicavam entre si e os relés de proteção isolavam a falta em menos de 100 ms, evitando um apagão em cascata. A concessionária informou que os disjuntores digitais reduziram o tempo de restauração de faltas de 45 minutos para menos de 5 minutos, melhorando significativamente a confiabilidade da rede. Nossa fábrica em Lugao forneceu serviços completos de integração de comunicação, garantindo que os disjuntores fossem perfeitamente integrados ao sistema de automação da subestação existente.

Além disso, os dados do disjuntor digital de alta tensão são usados ​​para otimização da rede. Ao analisar as contagens de operação e o tempo de cada disjuntor, a concessionária pode identificar pontos fracos no sistema e planejar a manutenção ou atualizações de forma proativa. Esta abordagem baseada em dados é uma marca registrada da operação de redes inteligentes e só é possível com disjuntores que forneçam informações digitais abrangentes. Nossa série de disjuntores de alta tensão inclui um registrador de dados integrado que armazena até 5.000 eventos, que podem ser acessados ​​remotamente para análise pós-falta. Esta capacidade não só melhora a fiabilidade do sistema, mas também reduz o custo de operação da rede, permitindo uma utilização mais eficiente dos activos.

Como os disjuntores integrados por sensores permitem manutenção preditiva e monitoramento de condições?

Um dos avanços mais significativos na tecnologia de disjuntores de alta tensão é a integração de sensores que monitoram parâmetros críticos em tempo real. Os disjuntores tradicionais exigem inspeção manual e manutenção periódica, muitas vezes levando a manutenção desnecessária ou, pior, a uma falha que poderia ter sido prevista. Os disjuntores de rede inteligentes, por outro lado, medem continuamente o desgaste dos contatos, a densidade do gás SF6, as características do mecanismo operacional e as condições ambientais, fornecendo uma imagem completa da saúde do disjuntor. Esses dados são analisados ​​por algoritmos de avaliação de condição que prevêem a vida útil restante do disjuntor e recomendam ações de manutenção. Nossa fábrica em Lugao desenvolveu uma plataforma proprietária de monitoramento de condição que é integrada ao nosso disjuntor de alta tensão, fornecendo aos operadores insights práticos que prolongam a vida útil do equipamento e reduzem os custos de manutenção.

Principais recursos de monitoramento de condições e manutenção preditiva do nosso disjuntor de alta tensão:

• Monitoramento de erosão de contato:Usando uma combinação de medições de corrente e tensão, nossos disjuntores estimam a erosão cumulativa dos contatos do arco. Isto é feito analisando a energia do arco em cada interrupção, e o algoritmo compensa os diferentes níveis de corrente de falta. Os operadores recebem um alerta quando o desgaste do contato atinge um limite predefinido, permitindo-lhes agendar a substituição antes que ocorra uma falha.
• Monitoramento da densidade do gás SF6:Um sensor de pressão de precisão monitora continuamente a pressão do gás SF6, compensando as variações de temperatura. Se a densidade do gás cair abaixo de um nível crítico, o disjuntor envia um alarme e pode bloquear operações adicionais para evitar uma falha catastrófica. Isto é particularmente importante para a conformidade ambiental, uma vez que as fugas de SF6 devem ser comunicadas.
• Análise do mecanismo operacional:As correntes das bobinas de abertura e fechamento do disjuntor são capturadas durante cada operação. Ao analisar a forma de onda da corrente, o sistema pode detectar alterações na resistência do mecanismo, indicando problemas como atrito, degradação da lubrificação ou desgaste da mola. Isso permite que a manutenção seja realizada antes que o mecanismo falhe.
• Monitoramento de temperatura:Sensores térmicos nos terminais principais e barramentos detectam qualquer aquecimento incomum, que pode indicar conexões soltas ou alta resistência de contato. Isto pode evitar uma falha térmica que pode danificar o disjuntor e o equipamento associado.

Um estudo de caso de uma concessionária de transmissão nos Estados Unidos destaca os benefícios da manutenção preditiva. A concessionária tinha 120 disjuntores de alta tensão em serviço, e eles seguiam um ciclo fixo de manutenção de 5 anos para todos os disjuntores. Depois de instalar nossos disjuntores integrados a sensores com monitoramento de condição, eles descobriram que mais de 40% dos disjuntores apresentavam desgaste de contato significativamente menor do que o esperado, enquanto alguns estavam se aproximando do limite de desgaste muito antes. Ao mudar para a manutenção baseada em condições, eles conseguiram reduzir a carga de trabalho de manutenção em 50%, concentrando-se apenas nos disjuntores que realmente precisavam de atenção. Isto resultou numa poupança de mais de 300.000 dólares por ano em mão-de-obra de manutenção e custos de materiais, ao mesmo tempo que reduziu o risco de interrupções não planeadas. A concessionária também relatou uma extensão de 15% na vida útil média de sua frota de disjuntores de alta tensão.

Nossa fábrica em Lugao Power Co., Ltd. fornece uma solução abrangente de monitoramento de condições que inclui sensores, hardware de aquisição de dados e software de análise. O software gera um índice de integridade para cada disjuntor de alta tensão, que é exibido em um painel que pode ser acessado por meio de um navegador da web. O painel mostra o status do semáforo (verde, amarelo, vermelho) para cada parâmetro monitorado, facilitando aos operadores a priorização das ações de manutenção. Também oferecemos um serviço de análise preditiva, onde nossos engenheiros analisam os dados dos seus disjuntores e fornecem recomendações para manutenção, reparo ou substituição. Ao adotar a manutenção preditiva para disjuntores de alta tensão, as concessionárias podem reduzir significativamente o custo total de propriedade e melhorar a confiabilidade de sua infraestrutura de rede inteligente.

Quais são as principais especificações técnicas de nossos disjuntores inteligentes de alta tensão?

Lugao Power Co., Ltd. fabrica uma linha abrangente de disjuntores inteligentes de alta tensão para automação de subestações e aplicações de redes inteligentes. Nossa linha de produtos inclui projetos de tanque morto e tanque ativo de SF6 para níveis de tensão de 72,5 kV a 550 kV, com classificações de interrupção de 40 kA a 63 kA. Todos os nossos disjuntores são equipados com interfaces digitais, sensores integrados e recursos de monitoramento de condição como padrão. A tabela abaixo resume as principais especificações técnicas dos nossos modelos mais populares de disjuntores de alta tensão, que são usados ​​em projetos de redes inteligentes em todo o mundo. Nossa fábrica também pode personalizar disjuntores com protocolos de comunicação específicos, configurações de sensores e opções de tensão de controle.

Além dos modelos padrão, nossa fábrica oferece vários recursos opcionais para aprimorar ainda mais as capacidades de rede inteligente do nosso disjuntor de alta tensão. Isso inclui: um recurso de medição fasorial sincronizada (PMU) para monitoramento de áreas amplas, um gateway seguro para conectividade em nuvem e um módulo de previsão de falhas baseado em inteligência artificial. Também oferecemos um serviço de modernização que atualiza os disjuntores existentes com sensores digitais e interfaces de comunicação, permitindo que as concessionárias se beneficiem da tecnologia de rede inteligente sem substituir toda a sua frota de disjuntores.

Nosso processo de controle de qualidade inclui um teste de tipo completo de acordo com a IEC 62271-100, incluindo testes de resistência mecânica, testes térmicos e testes de curto-circuito. Também realizamos um teste de conformidade de comunicação para verificar se a interface digital do disjuntor funciona corretamente com ferramentas padrão de automação de subestação. Cada disjuntor de alta tensão é acompanhado por um relatório de teste abrangente, um modelo de gêmeo digital para fins de simulação e um conjunto completo de materiais de treinamento. Nossa fábrica em Lugao Power Co., Ltd. oferece garantia de 3 anos para todos os componentes eletrônicos e garantia de 10 anos para as peças mecânicas do disjuntor. Com nossa extensa linha de produtos e compromisso com a qualidade, estamos confiantes de que podemos fornecer a solução ideal de disjuntores de alta tensão para qualquer aplicação de rede inteligente.

Como os disjuntores de alta tensão suportam funções de automação de rede e autocura?

A autocura é uma característica definidora das redes inteligentes – a capacidade da rede de detectar, isolar e restaurar automaticamente a energia após uma falha, sem intervenção humana. Os disjuntores de alta tensão são os principais atuadores nesse processo, executando comandos do sistema de automação da subestação para abrir ou fechar seções da rede. Para que a autocura seja eficaz, os disjuntores devem operar de forma extremamente rápida e confiável, e devem se comunicar com o sistema de controle em escalas de tempo de microssegundos. Nosso disjuntor de alta tensão foi projetado com um mecanismo operacional de alta velocidade que pode abrir em menos de 35 milissegundos (para disjuntores de 145 kV) e fechar em menos de 60 milissegundos, atendendo aos rigorosos requisitos de automação de rede. Além disso, a interface digital integrada do disjuntor permite receber comandos e enviar feedback de status em menos de 1 milissegundo, permitindo a coordenação em tempo real com outros dispositivos de proteção e controle.

Principais recursos de automação e autocura do nosso disjuntor de alta tensão:

• Operação de alta velocidade:Nosso disjuntor usa um mecanismo operado por mola com uma mola de alta energia e um solenóide ultrarrápido para desarme. O tempo total de abertura, desde o momento em que o comando de trip é recebido até o momento da separação dos contatos, é inferior a 35 milissegundos para disjuntores de 145 kV e inferior a 45 milissegundos para disjuntores de 550 kV. Esta velocidade é crítica para reduzir a duração das correntes de falta e minimizar os danos à rede.
• Capacidade de religamento:Para faltas transitórias (que representam 70-80 por cento de todas as faltas da rede), o disjuntor de alta tensão pode realizar um religamento automático em alta velocidade, normalmente em 300 milissegundos. Isso restaura a energia automaticamente, muitas vezes antes mesmo que a concessionária saiba que ocorreu uma falha. Nosso disjuntor pode realizar até 4 tentativas de religamento em uma janela de 10 segundos, proporcionando uma alta probabilidade de reconexão bem-sucedida.
• Comutação sincronizada:Nossos disjuntores suportam fechamento sincronizado, onde os contatos fecham em um ponto preciso na forma de onda da tensão, minimizando transientes de chaveamento e prolongando a vida útil do disjuntor e dos transformadores conectados. Isto é coordenado através do protocolo IEC 61850 e é essencial para a estabilidade da rede.
• Detecção inteligente de falhas:Os sensores integrados do disjuntor e o relé digital podem detectar características de falta, como se a falta é transitória ou permanente e se é uma falta monofásica ou multifásica. Esta informação é usada para decidir a resposta apropriada, como um religamento automático monofásico ou um bloqueio trifásico.

Um exemplo real de um projeto de rede inteligente na Holanda demonstra as capacidades de autocura do nosso disjuntor de alta tensão. O projeto envolveu uma rede em anel de 150 kV com múltiplas subestações. Nossos disjuntores foram instalados nos pontos de ligação do anel e foram programados para isolar automaticamente faltas e reconfigurar o anel. Num cenário de teste, uma falha foi aplicada no meio do anel. Os disjuntores detectaram a falta, comunicaram-se via GOOSE e abriram em 40 milissegundos. Os disjuntores adjacentes foram religados para restaurar o restante do anel, tudo em 1,5 segundos. Todo o processo de autocorreção ocorreu automaticamente, sem qualquer intervenção do operador, e a rede foi restaurada para operação normal. Esta capacidade reduz a duração das interrupções de energia de minutos para segundos, o que é uma proposta de valor fundamental das redes inteligentes.

Nossa fábrica em Lugao Power Co., Ltd. fornece um serviço abrangente de engenharia de automação, incluindo o desenvolvimento da lógica de controle do Disjuntor de Alta Tensão e a configuração da interface de comunicação. Trabalhamos com a equipe de automação da concessionária para integrar os disjuntores ao sistema de controle existente, garantindo que as funções de autocorreção funcionem perfeitamente. Também fornecemos uma ferramenta de simulação que permite que as concessionárias testem a lógica de autocorreção em um ambiente virtual antes de implantá-la na rede ativa. Ao combinar operação de alta velocidade, comunicação inteligente e automação flexível, nosso disjuntor de alta tensão é um facilitador essencial da capacidade de autocura da rede inteligente.

Perguntas frequentes (FAQ)

Pergunta 1: Quais protocolos de comunicação os disjuntores inteligentes de alta tensão suportam para integração com sistemas de automação de subestações existentes?

Resposta: Nosso disjuntor de alta tensão suporta toda a gama de protocolos de comunicação necessários para integração de redes inteligentes, incluindo IEC 61850 (GOOSE e MMS), Modbus TCP/IP e DNP3. Para sistemas legados, também oferecemos interfaces de comunicação serial como RS-485 com Modbus RTU e IEC 60870-5-101. Além disso, nossos disjuntores podem ser equipados com um gateway seguro que suporta APIs MQTT e RESTful para monitoramento e controle baseados em nuvem, permitindo integração perfeita com sistemas de automação tradicionais e futuras plataformas de IoT. Nossa fábrica fornece um guia de seleção de interface de comunicação para ajudá-lo a escolher a opção certa para sua arquitetura específica de subestação.

Pergunta 2: Como a integração do sensor em um disjuntor de alta tensão melhora a confiabilidade da rede inteligente?

Resposta: A integração do sensor aumenta a confiabilidade de três maneiras: primeiro, permite a manutenção preditiva, fornecendo dados em tempo real sobre desgaste dos contatos, pressão do gás e integridade do mecanismo, evitando falhas inesperadas. Em segundo lugar, fornece funções de proteção adicionais, como proteção térmica e detecção de arco elétrico, que não estão disponíveis em disjuntores convencionais. Terceiro, fornece os dados necessários para a manutenção baseada nas condições, reduzindo a frequência de inspeções e intervenções desnecessárias, que por si só acarretam um risco de erro humano. Os sensores integrados transformam o disjuntor de alta tensão de um componente passivo em um participante ativo no gerenciamento da confiabilidade da rede.

Pergunta 3: Os disjuntores de alta tensão existentes podem ser adaptados com recursos de rede inteligente ou é necessária uma substituição completa?

Resposta: Em muitos casos, o disjuntor de alta tensão existente pode ser adaptado com recursos de rede inteligente. Nossa fábrica oferece um pacote de retrofit que inclui a instalação de sensores integrados, uma interface de comunicação digital e um IED de monitoramento de condição. O retrofit foi projetado para ser compatível com os tipos de disjuntores mais comuns de vários fabricantes. No entanto, a análise custo-benefício depende da idade e do estado do demolidor. Para disjuntores com 20 anos ou mais, uma substituição completa por um novo disjuntor de alta tensão pode ser mais econômica, pois também oferece o benefício de um projeto mecânico moderno e de uma tecnologia de interrupção aprimorada. Oferecemos um serviço de avaliação gratuito para ajudá-lo a decidir entre modernização e substituição.

Pergunta 4: Como os disjuntores de alta tensão contribuem para a segurança cibernética das redes inteligentes?

Resposta: A segurança cibernética é uma preocupação crítica em redes inteligentes, e nosso disjuntor de alta tensão foi projetado tendo a segurança cibernética como recurso principal. A interface digital inclui controle de acesso baseado em funções, onde diferentes níveis de usuário (operador, engenheiro, administrador) possuem permissões diferentes. A comunicação é criptografada usando TLS 1.3 e o dispositivo inclui um mecanismo de inicialização seguro que impede a instalação de firmware não autorizado. O disjuntor também gera registros de auditoria de todas as operações e eventos de comunicação, que são armazenados de forma segura e podem ser usados ​​para análise forense. Nossa fábrica obteve a certificação IEC 62443 para nosso disjuntor de alta tensão, confirmando que ele atende aos mais altos padrões de segurança cibernética para sistemas de controle industrial.

Pergunta 5: Quais são as economias de custo típicas associadas à implementação do monitoramento de condições em disjuntores de alta tensão em uma rede inteligente?

Resposta: As concessionárias que implementaram o monitoramento da condição em seus disjuntores de alta tensão relataram economias de 30 a 50 por cento nos custos de manutenção, principalmente através da eliminação de manutenções programadas desnecessárias e da prevenção de falhas catastróficas que exigiriam reparos de emergência. Além disso, a maior disponibilidade do disjuntor reduz o tempo de inatividade e melhora a confiabilidade da rede, o que tem um valor significativo para a concessionária. Nossa fábrica desenvolveu uma ferramenta que estima o retorno do investimento do monitoramento de condições com base em sua frota de martelos demolidores e práticas de manutenção específicas. A ferramenta mostra que a maioria das concessionárias alcança um período de retorno de 12 a 24 meses após a implementação do monitoramento de condições.

Conclusão: A rede inteligente depende de disjuntores inteligentes de alta tensão

Os disjuntores de alta tensão evoluíram de simples dispositivos de comutação para atuadores inteligentes conectados digitalmente, essenciais para a operação confiável de redes inteligentes. Através de sensores integrados, comunicação digital e monitoramento avançado de condições, nosso disjuntor de alta tensão fornece os dados e os recursos de controle que as concessionárias precisam para operar suas redes com eficiência e confiabilidade sem precedentes. Na Lugao Power Co., Ltd., nossa fábrica tem estado na vanguarda dessa transformação, projetando disjuntores que atendem às rigorosas demandas dos sistemas de energia modernos. Nosso compromisso com a inovação, qualidade e suporte ao cliente garante que nosso disjuntor de alta tensão ofereça o desempenho e a flexibilidade necessários para a rede inteligente do futuro.

Você está planejando um projeto de rede inteligente ou deseja atualizar a automação de sua subestação com um disjuntor inteligente de alta tensão?Entre em contato com Lugao Power Co., Ltd. hojepara uma consulta abrangente. Nossa equipe analisará os requisitos de sua rede e recomendará o modelo ideal de disjuntor de alta tensão com as interfaces de comunicação, configuração de sensores e recursos de controle corretos para integração perfeita com sua arquitetura de rede inteligente. Oferecemos sistemas de demonstração gratuitos, preços competitivos e uma gama completa de serviços pós-venda, incluindo treinamento e suporte de comissionamento.Solicite agora sua consulta gratuita sobre disjuntores de rede inteligente da Lugao Power Co., Ltd. e dar o próximo passo em direção a um sistema de energia mais confiável, eficiente e inteligente.
