Como os disjuntores de alta tensão garantem a segurança do pessoal nas subestações?

Imagine estar no coração vibrante de uma subestação elétrica moderna. O ar está repleto de energia potencial – megawatts de energia fluindo através de enormes transformadores, prontos para iluminar uma cidade. Para os engenheiros e técnicos que trabalham aqui, o maior medo não é uma queda de energia; é a liberação catastrófica dessa energia na forma de um arco elétrico. Num ambiente de tão alto risco, oDisjuntor de alta tensão não é apenas um dispositivo de comutação; é o guarda-costas definitivo. Está entre a força bruta da eletricidade e a segurança do pessoal que mantém a rede. Mas como exatamente essa peça de engenharia cumpre sua função de salvar vidas?

A resposta está em uma combinação de física instantânea, intertravamentos mecânicos robustos e sistemas de controle à prova de falhas. UMDisjuntor de alta tensãogarante a segurança do pessoal não sendo uma barreira passiva, mas agindo como um guardião ativo que prevê, isola e neutraliza ameaças antes que elas possam atingir os operadores humanos. Ao contrário de um interruptor padrão, ele opera no vácuo de gás de extinção de arco de alta pressão (como SF6) ou óleo, capaz de extinguir um arco de plasma em milissegundos. No entanto, a verdadeira medida de segurança está na filosofia de design que prioriza a proteção humana em todos os níveis – desde a separação física das partes energizadas até o isolamento lógico dos circuitos de controle. Nossa fábrica emLugão passou décadas aperfeiçoando essas hierarquias de segurança, garantindo que cadaDisjuntor de alta tensãoque produzimos é um bastião de segurança para os homens e mulheres que trabalham nas linhas de frente da distribuição de poder.

Índice

• 1. A anatomia da proteção: o que torna um disjuntor um guardião?
• 2. A física da prisão: como a interrupção por falha elimina a ameaça do arco elétrico?
• 3. A hierarquia da segurança: por que os intertravamentos físicos e elétricos não são negociáveis
• 4. Configurações para segurança: como diferentes layouts de painéis impactam o risco pessoal
• Perguntas frequentes (FAQ)
• Conclusão: A Parceria de Segurança com Lugao Power Co., Ltd.

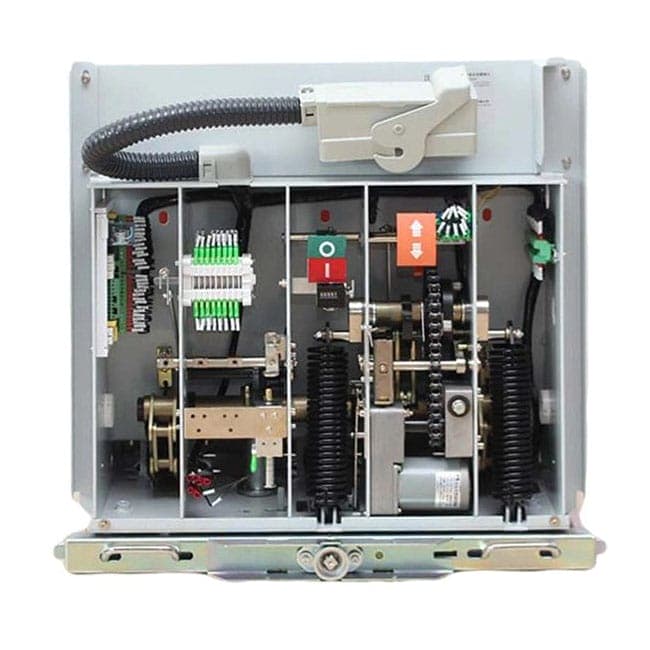

A anatomia da proteção: o que torna um disjuntor um guardião?

Para entender como umDisjuntor de alta tensãoprotege vidas, devemos dissecar sua anatomia. Não é um dispositivo único, mas um sistema de sistemas, cada camada adicionando uma barreira crítica contra catástrofes elétricas. Pense nela como uma armadura de cavaleiro medieval: a camada externa desvia o primeiro golpe, a cota de malha absorve o choque e a camada inferior acolchoada garante que o usuário sobreviva ao impacto. No contexto de alta tensão, essas camadas são isolamento físico, extinção de arco ativo e lógica de controle à prova de falhas. Nossa fábrica projeta cadaDisjuntor de alta tensãocom estes anéis concêntricos de defesa, garantindo que mesmo que um sistema vacile, os outros manterão a linha.

Vamos percorrer as camadas de um típico tanque SF6 ativoDisjuntor de alta tensãode nossas instalações:

Camada 1: O Envelope e o Meio Isolante

A primeira camada de segurança é o recinto físico. Todos os componentes energizados – os contatos, as calhas de arco e os pontos de conexão – são selados dentro de um invólucro metálico aterrado. Nos disjuntores SF6 modernos, esse envelope é preenchido com gás hexafluoreto de enxofre (SF6), um meio com rigidez dielétrica muito superior ao ar. Isso significa que uma pessoa adjacente ao disjuntor já está isolada do potencial letal interno pelas fortes propriedades dielétricas do gás e pela parede robusta do tanque. Se ocorrer uma falha, o tanque é projetado para suportar a pressão interna sem romper, evitando que gases quentes e detritos sejam expelidos para fora. Esta contenção é a primeira camada de segurança pessoal, muitas vezes esquecida.

Camada 2: O Interruptor – O “Coração do Guardião”

Quando ocorre uma falta, a unidade interruptora do disjuntor entra em ação. Em milissegundos, o contato móvel se separa do contato fixo. Esta ação por si só, entretanto, criaria um arco perigoso. A unidade do interruptor contém um cilindro puffer que comprime mecanicamente o gás SF6 e direciona um jato de alta velocidade através da zona do arco. Este jato esfria o arco e varre as partículas ionizadas, forçando a corrente a zero e interrompendo o fluxo de eletricidade. A velocidade desta operação – geralmente inferior a 50 milissegundos – limita a duração da falta e minimiza a energia térmica liberada, que é a principal fonte de riscos de arco elétrico. Para um trabalhador de estação, isto significa que uma potencial falha catastrófica é extinta antes que a sua energia possa atingir um nível que colocaria vidas em perigo. Nossa fábricaDisjuntor de alta tensãoAs séries são testadas para lidar com correntes de curto-circuito de até 63 kA, garantindo que mesmo os eventos de rede mais graves sejam gerenciados com segurança.

Camada 3: O Sistema de Controle e Intertravamento

Além da extinção física do arco, oDisjuntor de alta tensãodeve garantir que não possa ser operado de uma forma que ponha em perigo os trabalhadores. Isto é conseguido através de um sofisticado sistema de intertravamento mecânico e elétrico. Por exemplo, o mecanismo de fechamento é frequentemente bloqueado se o disjuntor estiver na posição de “teste” ou se a chave de aterramento não estiver acionada. Em nossos projetos, incorporamos o “intertravamento com chave”, onde uma chave deve ser girada para liberar um bloqueio mecânico, garantindo que o operador confirme fisicamente o estado seguro antes de alterar o status do disjuntor. Essa camada de lógica de controle é a interface homem-máquina que evita a energização acidental, uma das principais causas de acidentes de trabalho em subestações.

A física da prisão: como a interrupção por falha elimina a ameaça do arco elétrico?

O termo "arco elétrico" é sinônimo do mais grave dos perigos em uma subestação. É um tipo de explosão elétrica que resulta de uma conexão de baixa impedância ao terra ou outra fase. A luz, o som e a energia térmica resultantes podem ser instantaneamente letais. O principal mecanismo pelo qual umDisjuntor de alta tensãoprotege o pessoal é deter este arco logo no seu início. Para fazer isso, o disjuntor deve superar a física fundamental da eletricidade – especificamente, o fato de que um arco cria um caminho altamente condutor de gás ionizado que continua a transportar corrente.

Aqui está a sequência física passo a passo que ocorre dentro de nossoDisjuntor de alta tensãoquando uma falha é detectada:

• Detecção e Sinal:Os relés de proteção (que não fazem parte do disjuntor, mas estão conectados a ele) detectam a corrente excessiva e enviam um sinal de disparo ao mecanismo de operação do disjuntor.
• Separação de contato (T0):O mecanismo de operação (mola, hidráulico ou pneumático) força o contato móvel para longe do contato fixo. À medida que os contatos se separam, um arco elétrico é formado entre eles. Este arco é essencialmente um curto-circuito através do gás isolante, mas com temperaturas superiores a 20.000K.
• A ação do soprador (T0 a T2):Simultaneamente ao movimento do contato, um pistão dentro do interruptor comprime o gás SF6, aumentando sua pressão nominal de 5 bar para mais de 15 bar. Este gás comprimido é então forçado através de um bico para a zona do arco a uma velocidade supersônica.
• Extinção do Arco na Corrente Zero (T3):O fluxo de gás de alta velocidade remove o calor do arco e afasta as partículas ionizadas. A forma de onda da corrente alternada natural (CA) passa por um ponto zero. Neste exato momento, a combinação da ionização reduzida e do gás de resfriamento impede a reacendimento do arco. A corrente é permanentemente interrompida.
• Recuperação Dielétrica:Após a interrupção, a lacuna do contato é preenchida com gás SF6 fresco e não ionizado, que recupera rapidamente sua rigidez dielétrica, garantindo que o disjuntor possa suportar a tensão do sistema sem reativar.

Toda essa sequência acontece em um período de 30 a 60 milissegundos. Para o técnico que realiza a manutenção, a ameaça de um arco elétrico não é apenas minimizada; ela é efetivamente eliminada porque a energia da falta é dissipada dentro da câmara selada do interruptor, e não ao ar livre do pátio de manobra. Nossa fábrica conduziu extensas análises de câmeras de alta velocidade deste processo, o que nos permitiu refinar a geometria do bico e o tempo do soprador em nossosDisjuntor de alta tensãopara alcançar os tempos de compensação mais rápidos possíveis. Essa velocidade é segurança. É a diferença entre uma falha breve e uma catástrofe.

Além disso, o próprio design do mecanismo operacional contribui para a segurança. Nossa fábrica utiliza um mecanismo “livre de desarme”, o que significa que mesmo que o comando de fechamento seja mantido durante uma falta, o disjuntor irá anular e abrir. Esta proteção contra falhas garante que o pessoal nunca seja exposto a uma tentativa de reenergização em caso de falha, o que é um perigo comum em sistemas mais antigos.

A hierarquia da segurança: por que os intertravamentos físicos e elétricos não são negociáveis

Na busca pela segurança, oDisjuntor de alta tensãoé governado por uma hierarquia estrita: primeiro a prevenção, depois a proteção e, finalmente, a mitigação. Os intertravamentos físicos e elétricos incorporados no gabinete do disjuntor e no sistema de controle são a personificação dessa hierarquia. Esses intertravamentos não são complementos opcionais; são fundamentais para a operação segura do equipamento. Eles são projetados para impor uma sequência específica de operações, garantindo que nenhum erro humano possa levar a um ambiente de trabalho dinâmico. Esta filosofia está profundamente enraizada no processo de design da nossa fábrica, pois acreditamos que o sistema mais seguro é aquele que evita erros inerentemente.

Vamos examinar os principais mecanismos de intertravamento que protegem o pessoal durante tarefas comuns de subestações:

1. Intertravamentos baseados em posição (mecânicos):São blocos físicos que impedem a operação com base na posição do carro do disjuntor (no quadro extraível) ou da chave de aterramento. Por exemplo, o disjuntor não pode ser fechado se a chave de aterramento estiver na posição “fechada”. Isto é conseguido através de um arranjo de came e pino de travamento. Em nossoDisjuntor de alta tensãogabinetes, usamos uma ligação mecânica positiva, e não apenas um sinal elétrico, para garantir que esse intertravamento seja absoluto. Isto evita o cenário extremamente perigoso de fechar um disjuntor em uma linha aterrada.

2. Intertravamento de chave (programático):Este sistema usa uma série de fechaduras e chaves. Uma chave só pode ser removida quando o disjuntor estiver em um estado específico (por exemplo, aberto e isolado). Essa chave é então usada para desbloquear a chave de aterramento e assim por diante. Isso força um procedimento rigoroso. Por exemplo, para realizar manutenção em um cabo alimentador, o operador deve: (a) Abrir o disjuntor, (b) Isolar o disjuntor (extraí-lo), (c) Fechar a chave de aterramento. Cada etapa requer uma chave exclusiva e a sequência é predefinida. Nossa fábrica fornece esquemas de intertravamento de chave personalizados, adaptados à configuração específica de barramentos e alimentadores de cada subestação, garantindo que o “estado seguro” seja sempre verificado antes que o acesso seja concedido.

3. Intertravamentos elétricos (baseados em lógica):Estes são controles de supervisão que evitam que o disjuntor feche ou abra sob condições inválidas. Por exemplo, um sinal de “bloqueio de fechamento” de um relé de proteção impedirá que a bobina de fechamento seja energizada. Mais importante ainda, incorporamos uma lógica “anti-bombeamento”, que evita que o disjuntor feche e abra repetidamente se o comando de fechamento for mantido após uma falta. Isso evita que o disjuntor seja danificado e potencialmente falhe catastroficamente durante a eliminação de uma falha, o que colocaria em perigo qualquer pessoa próxima. Em nosso modernoDisjuntor de alta tensãomodelos, essas funções lógicas são integradas em um módulo de controle inteligente com recursos de autodiagnóstico, reduzindo o risco de erros de fiação.

Por que isso não é negociável? Considere uma situação em que um operador precisa testar um circuito. Sem esses intertravamentos, uma simples falha de comunicação poderia fazer com que o disjuntor fosse fechado enquanto um grampo de aterramento ainda estivesse conectado à linha. A explosão resultante seria fatal. Nossa fábrica emLugão Power Co., Ltd.trata os intertravamentos como um recurso de segurança primário e não secundário. Testamos esses intertravamentos extensivamente sob condições de falha simuladas, garantindo que eles falhem em um estado seguro.

Configurações para segurança: como diferentes layouts de comutadores impactam o risco pessoal

A maneira como umDisjuntor de alta tensãoestá integrado no quadro da subestação afeta significativamente a segurança do pessoal operacional. Duas configurações principais dominam: Painel isolado a ar (AIS) e Painel isolado a gás (GIS). Cada um apresenta um conjunto diferente de riscos e vantagens de segurança. Escolher o layout certo é uma decisão estratégica de segurança. Nossa fábrica fornece avaliações de risco detalhadas para cada configuração, ajudando as concessionárias a equilibrar as restrições de espaço com a segurança do pessoal.

Vamos comparar essas configurações com base nos principais parâmetros de segurança:

Como ilustra a tabela, a tecnologia GIS oferece um avanço significativo na segurança do pessoal. Ao encapsular oDisjuntor de alta tensãoe todos os outros componentes em um invólucro de metal preenchido com SF6, o GIS praticamente elimina o risco de um arco elétrico externo. O sistema é pressurizado, portanto, mesmo que ocorra uma falha, a explosão é contida e a pressão é dissipada através de dutos de alívio de pressão projetados para direcionar qualquer descarga para longe do pessoal. Em contraste, os disjuntores AIS são montados em estruturas abertas e, embora incluam aterramento e intertravamentos, uma falta ainda pode produzir um arco elétrico violento e perigoso que se propaga para o pátio de manobra.

No entanto, o GIS não deixa de ter as suas próprias considerações de segurança. O gás SF6 é denso e pode deslocar o oxigênio em espaços fechados e, durante uma falha interna grave, podem formar-se produtos de decomposição tóxicos. NossoDisjuntor de alta tensãoAs unidades GIS incorporam sistemas de monitoramento de gases (densidade e umidade) e são equipadas com aberturas de alívio de pressão e filtros de exaustão para manusear esses subprodutos com segurança. Também projetamos nossos compartimentos GIS para garantir que o acesso de rotina para amostragem de gases ou inspeção de componentes possa ser feito com segurança com equipamento de proteção individual (EPI) adequado. Nossa fábrica oferece um pacote de treinamento abrangente sobre protocolos de segurança específicos para operação de GIS, enfatizando que, embora a tecnologia forneça proteção superior, ela requer uma abordagem disciplinada para manutenção.

Em última análise, quer uma concessionária escolha AIS ou GIS, oDisjuntor de alta tensãoé o componente central de segurança. Nossa fábrica garante que, independentemente do layout do quadro, o disjuntor que fornecemos esteja equipado com o mais alto nível de intertravamentos, capacidade de extinção de arco e inteligência de diagnóstico para proteger as pessoas que fazem a manutenção da rede elétrica.

Perguntas frequentes (FAQ)

Pergunta 1: Qual é a principal diferença entre um disjuntor SF6 e um disjuntor a vácuo em termos de segurança?

Resposta: Tanto os disjuntores de SF6 quanto os de vácuo são usados ​​por segurança, mas diferem em seu meio. Os disjuntores SF6, como os da Lugao Power Co., Ltd., utilizam gás SF6 que oferece excelentes propriedades dielétricas e é ideal para aplicações de alta tensão (até 800kV). Eles contêm o arco dentro de uma câmara selada, mas o gás em si requer um manuseio cuidadoso, pois é um gás de efeito estufa. Os disjuntores a vácuo usam vácuo como dielétrico, o que é extremamente seguro e não requer manuseio de gás, mas normalmente são limitados à média tensão (até 52kV) devido às restrições físicas do interruptor a vácuo. Para a segurança do pessoal da subestação de alta tensão, o SF6 oferece capacidade de interrupção superior, mas sistemas robustos de manuseio e monitoramento de gás são essenciais para mitigar seus riscos ambientais e de asfixia.

Pergunta 2: Como um mecanismo “Trip-Free” em um disjuntor de alta tensão aumenta a segurança?

Resposta: Um mecanismo "livre de desarme" é um recurso de segurança crítico. Ele garante que se um operador segurar o botão de fechamento do disjuntor enquanto um comando de trip estiver ativo (devido a uma falta), o disjuntor anulará o comando de fechamento e permanecerá aberto. Isso evita que o disjuntor tente fechar e reenergizar um circuito defeituoso enquanto houver pessoal nas proximidades. Ele efetivamente coloca o disjuntor em um estado que não pode ser anulado por intervenção manual, evitando uma nova falha potencialmente catastrófica. Este design é fundamental para a filosofia de segurança contra falhas em nossa fábrica.

Pergunta 3: Um disjuntor de alta tensão pode ser aberto remotamente para garantir a segurança do pessoal durante um desastre?

Resposta: Sim. Os modernos disjuntores de alta tensão são equipados com recursos de disparo remoto via SCADA ou sistemas de controle de subestação. Isso permite que os operadores abram o disjuntor a uma distância segura (uma sala de controle) em caso de emergência, como incêndio, terremoto ou ameaça iminente de arco elétrico, antes que alguém se aproxime do equipamento. Esta operação remota é um benefício fundamental das modernas subestações digitais, reduzindo significativamente o risco à vida humana durante eventos extremos. Nossa fábrica integra interfaces de comunicação robustas (IEC 61850) para garantir operação remota confiável.

Pergunta 4: Quais recursos de segurança evitam que um trabalhador feche acidentalmente um disjuntor enquanto outro trabalhador estiver dentro do cubículo?

Resposta: Isto é evitado principalmente através de uma combinação de intertravamentos mecânicos e cadeados. Na maioria dos projetos de comutadores, o disjuntor não pode ser colocado na posição “fechado” se o circuito não estiver completo. Além disso, o mecanismo possui uma posição “aterrada” que impede mecanicamente o fechamento da chave de aterramento caso o disjuntor esteja fechado. Finalmente, o uso de procedimentos de bloqueio/sinalização (LOTO) com cadeados físicos no circuito de controle do disjuntor garante que o disjuntor não possa ser fechado remotamente ou localmente enquanto a manutenção estiver em andamento. Estas medidas multicamadas criam um sistema à prova de falhas.

Pergunta 5: A Lugao Power Co., Ltd. oferece treinamento sobre a operação segura de seus disjuntores de alta tensão?

Resposta: Sim, oferecemos programas de treinamento abrangentes como parte do nosso serviço pós-venda. O treinamento abrange não apenas a operação básica, mas também módulos detalhados sobre sistemas de intertravamento, segurança de arco elétrico, procedimentos de emergência e uso adequado de equipamentos de proteção individual (EPI). Oferecemos treinamento no local e simulações virtuais para garantir que operadores e técnicos entendam os mecanismos de segurança incorporados em nossos equipamentos. Este compromisso com a educação faz parte da nossa filosofia central de sermos um parceiro em segurança, e não apenas um fornecedor de equipamentos.

Conclusão: A Parceria de Segurança com Lugao Power Co., Ltd.

O disjuntor de alta tensão é o herói desconhecido da segurança da subestação. É o dispositivo que permanece, invisível, para conter a fúria de uma falha, aquele que impõe uma sequência estrita de operações e aquele que separa fisicamente os homens e mulheres dos milhões de volts que alimentam o nosso mundo. NoLugão Power Co., Ltd., nossa fábrica não fabrica simplesmenteDisjuntor de alta tensãounidades; projetamos sistemas de segurança. Entendemos que por trás de cada especificação e de cada relatório de teste está o bem-estar de um ser humano. Estamos empenhados em ultrapassar os limites da tecnologia de interrupção, da lógica de intertravamento e da inteligência de diagnóstico para garantir que os nossos produtos não protegem apenas a rede, mas também as pessoas que a servem. A segurança não é uma lista de verificação; é a nossa cultura.
