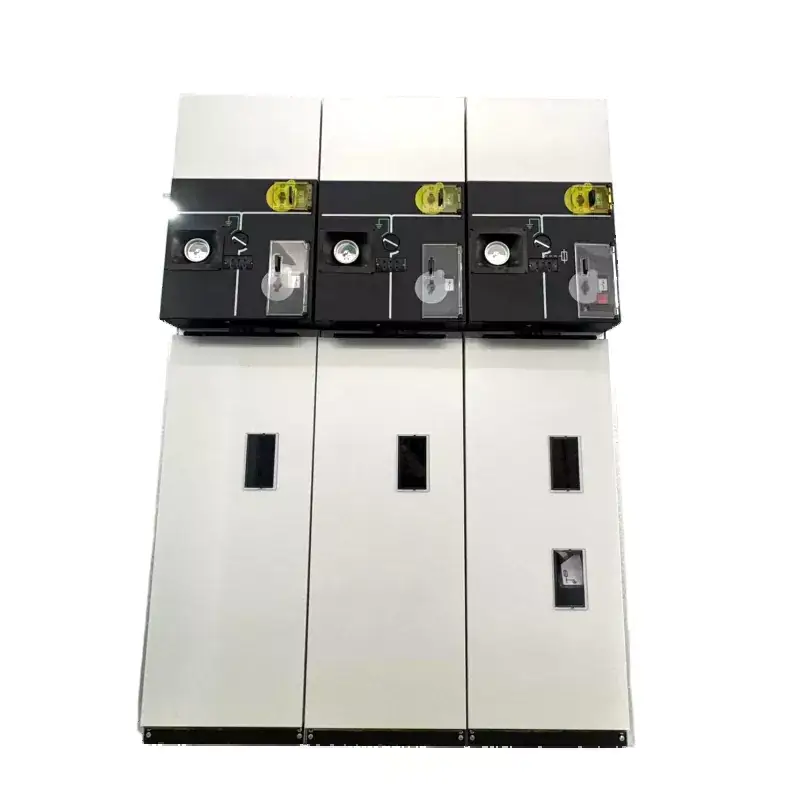

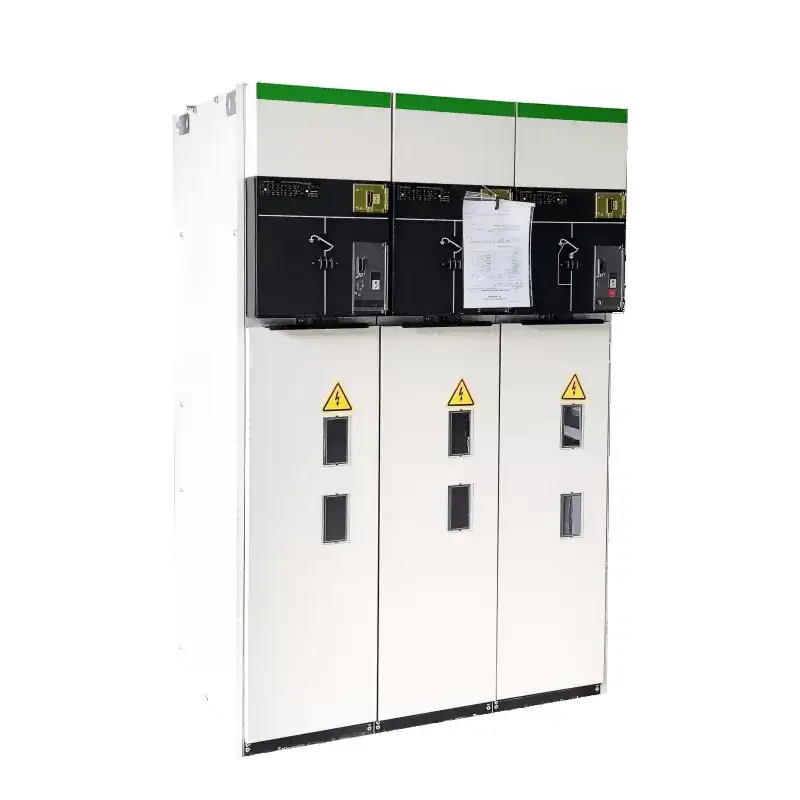

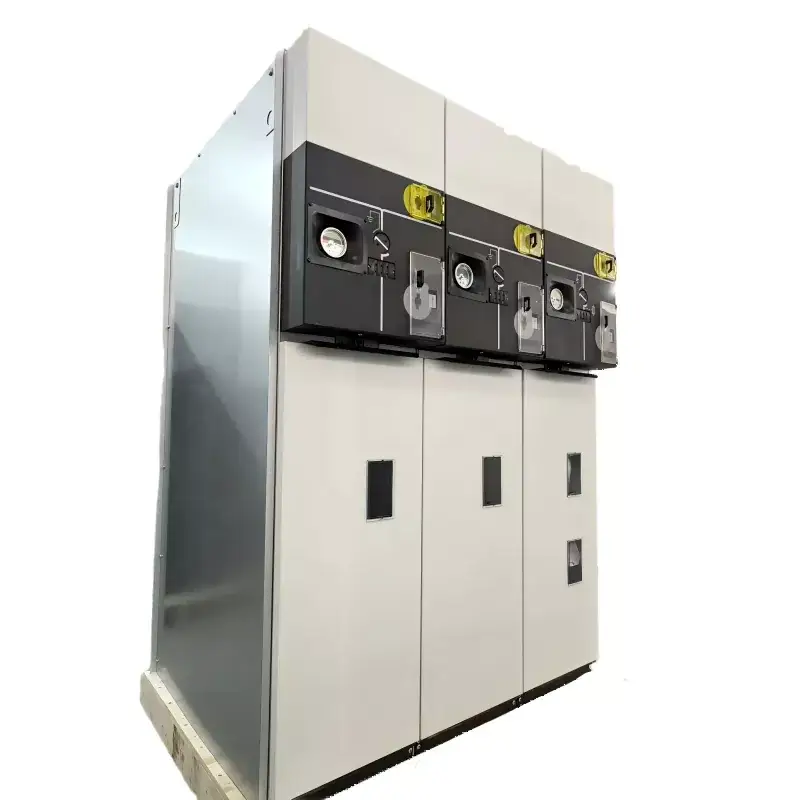

SM6 SF6 Painel de manobra fechado em metal compacto RMU isolado a gás

O painel fechado de metal compacto RMU isolado a gás LGSM6 SF6 usa gás SF6 como meio isolante, oferecendo vantagens como estrutura compacta, operação livre de manutenção e alta confiabilidade. Lugao possui tecnologia avançada de P&D e linhas de produção totalmente automatizadas, garantindo alta qualidade do produto. O LGSM6 foi exportado para o Sudeste Asiático, Europa e outras regiões, com vendas anuais superiores a 5.000 unidades. Estoque suficiente é mantido para apoiar a entrega rápida.

Enviar consulta

Descrição do produto

O painel de distribuição compacto com isolamento metálico RMU SM6 SF6 é esse tipo de painel, você sabe, um RMU compacto isolado com gás SF6 e metal fechado. É um tipo mais recente que usa uma chave de carga SF6 como parte principal da comutação. Por dentro, ele veda coisas importantes como o disjuntor, a chave de carga e a seccionadora, tudo em uma caixa de aço inoxidável preenchida com gás SF6. Essa configuração faz com que ele funcione de maneira confiável e mantém as pessoas seguras, além de não precisar de nenhuma manutenção. Essa é uma das melhores partes dele. Você pode escolher barramentos expansíveis com ele, o que permite combinar as coisas como quiser para modularidade total. Esses barramentos são expandidos, mas permanecem isolados e protegidos com segurança. Eles são pequenos, operam de forma flexível, têm um bom intertravamento para que nada dê errado e sua instalação é bastante simples. No geral, ajuda a economizar muito espaço em locais como salas de distribuição ou subestações de transformadores. Ele se adapta a diferentes situações e às necessidades dos usuários.

Principais parâmetros técnicos

Não.	Item		Unidade	Parâmetros
1	Tensão nominal		kV	12	24	36	40.5
2	Corrente nominal		A	630/1250
3	Frequência nominal		hertz	50/60
4	Tensão suportável de frequência de energia de 1 minuto	Valor total	kV	42	55	80	95
		Ponto de interrupção		48	65	95	110
5	Tensão suportável ao impulso do raio	Valor total	kV	75	125/150	170	95
		Ponto de interrupção		85	150/160	185	215
6	Corrente suportável nominal de curto prazo	Circuito Principal	ka	25/2s
		Circuito de Aterramento		25/2s
7	Corrente suportável de pico nominal		ka	63			50
8	Corrente de transferência nominal		A	1300~1700
9	Corrente de interrupção de fechamento de carga nominal		A	630
10	Corrente de interrupção de carregamento de cabo nominal		A	50/10
11	Corrente de interrupção do transformador descarregado		A	20
12	Corrente de interrupção de falha à terra de carregamento do cabo		A	100			80
13	Corrente nominal de interrupção de curto-circuito		ka	20
14	Corrente nominal de fechamento de curto-circuito		ka	63			50
15	Classe de Proteção			IP3X
16	Vida útil do interruptor de carga		Tempo	5000
17	Vida útil do interruptor de aterramento		Tempo	5000

Diagrama de esquema típico:

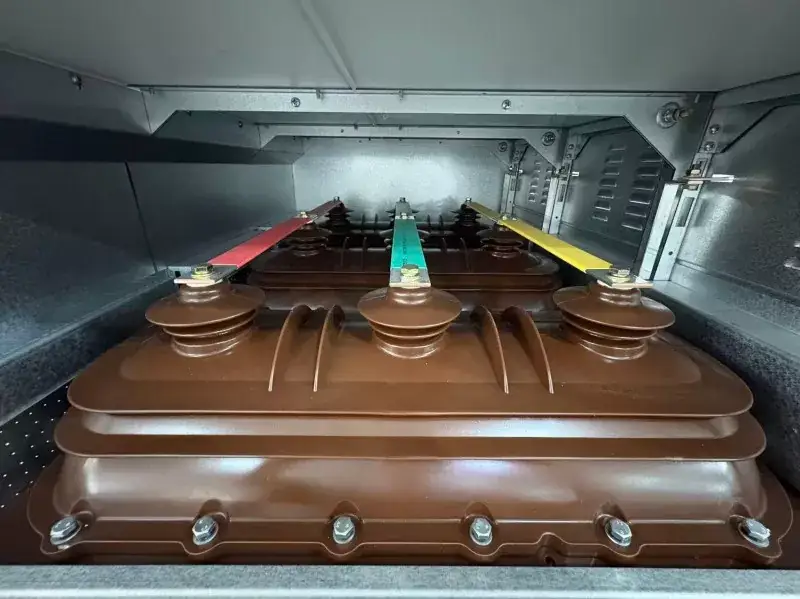

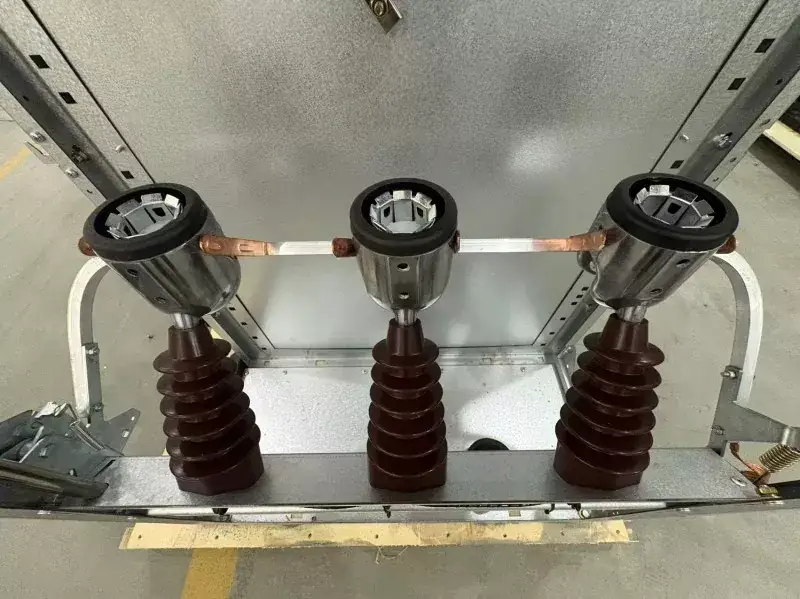

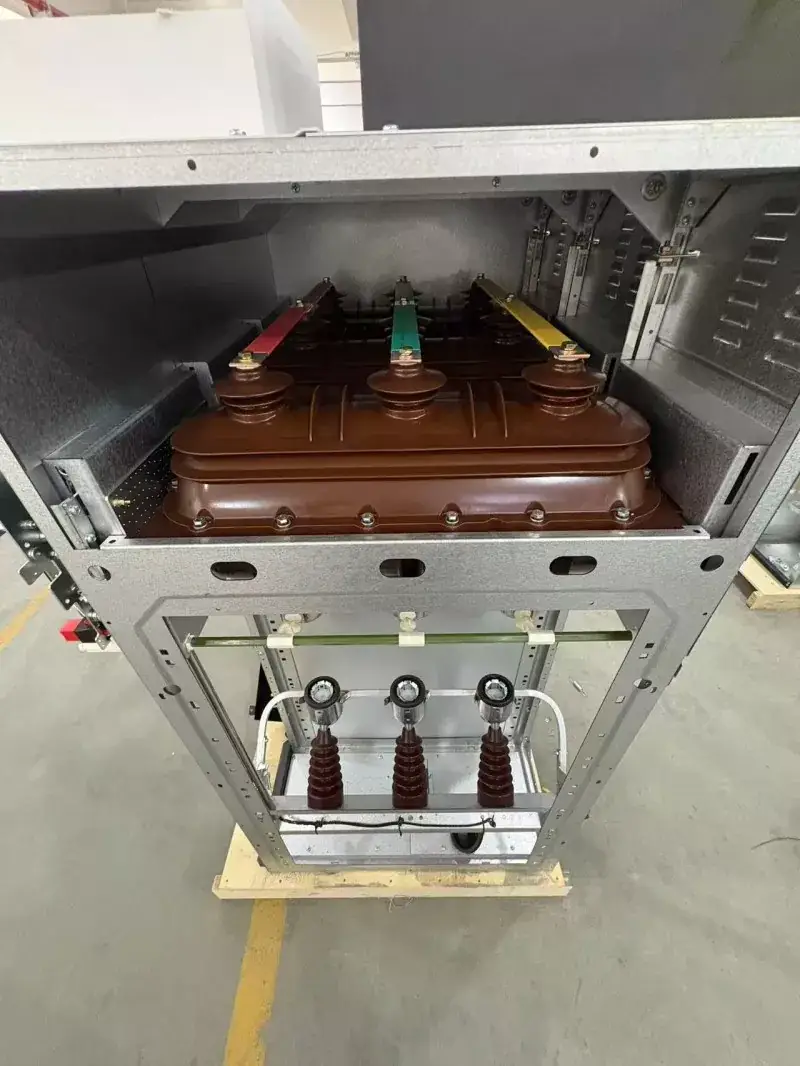

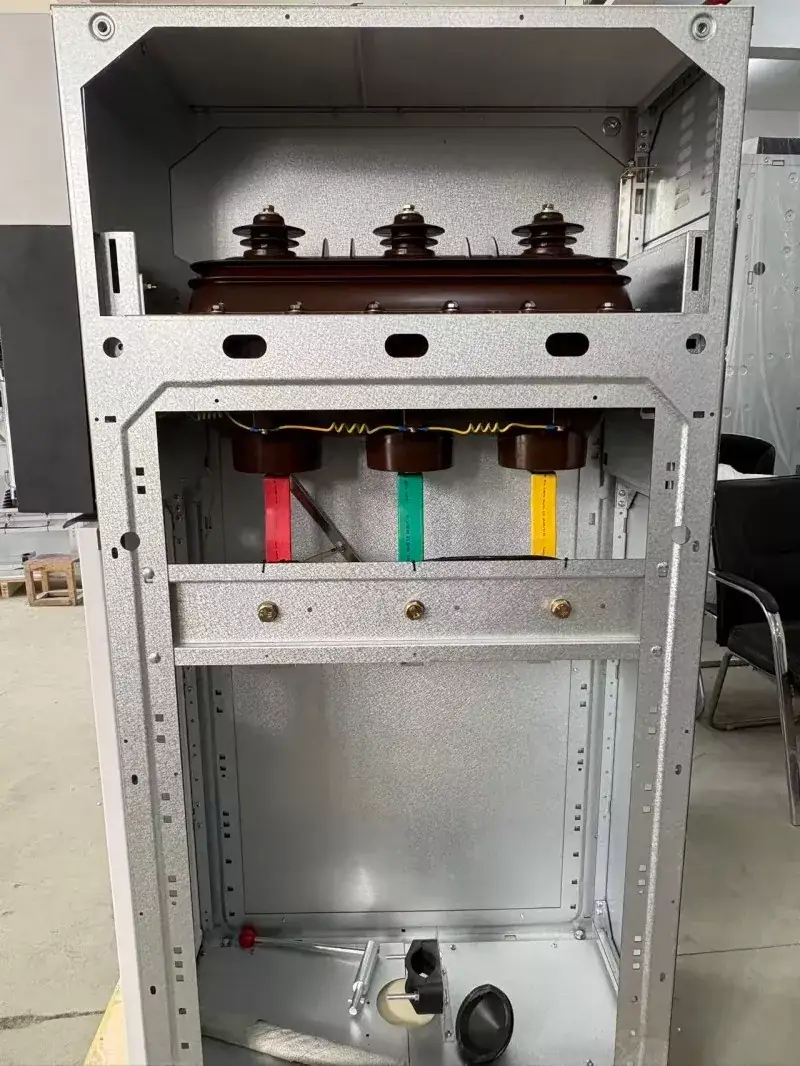

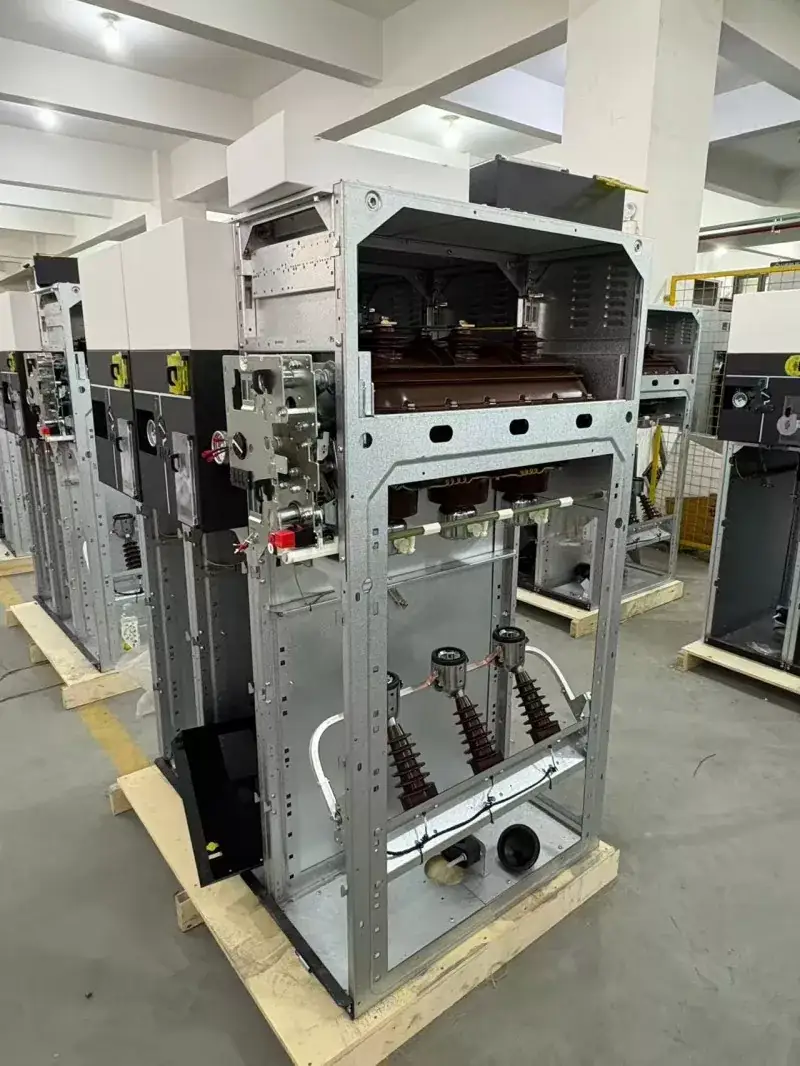

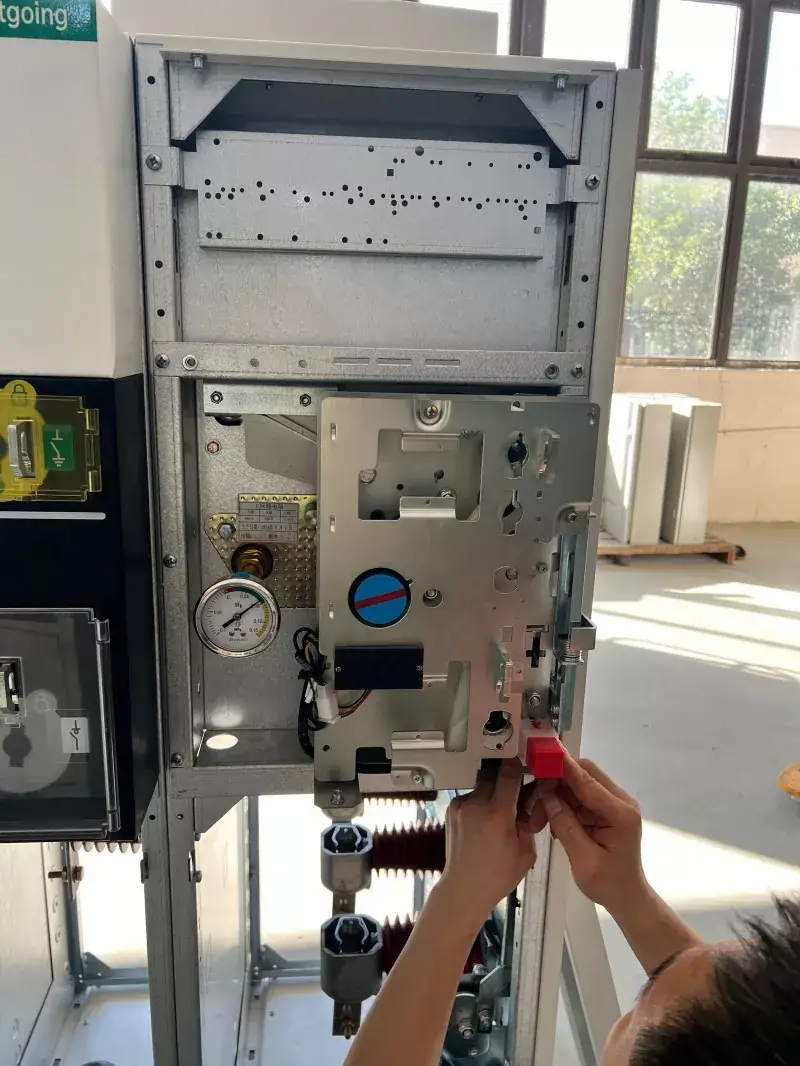

Tiro de fábrica:

Por que escolher a RMU LGSM6

1. Projeto totalmente vedado: A câmara de gás do painel de distribuição compacto de metal RMU isolado a gás SM6 SF6 é soldada a laser para garantir um desempenho de vedação confiável. Utilizando as excelentes propriedades de isolamento e extinção de arco do gás SF6, as distâncias de isolamento fase-fase e fase-terra são significativamente reduzidas, e a baixa pressão do gás o torna insensível às mudanças de temperatura.

2. Design de chave de três posições: Esta chave de carga/desconexão integra três posições: fechada, aberta e aterrada. O design do contato móvel rotativo proporciona uma operação simples e intuitiva, e a visibilidade do ponto de ruptura é claramente visível através da janela de observação, atendendo aos requisitos de segurança de manutenção. Um intertravamento mecânico abrangente entre as três posições elimina a possibilidade de operação incorreta.

3. Alta modularidade e capacidade de expansão: Os módulos podem ser combinados e expandidos arbitrariamente por meio de barramentos com isolamento sólido ou conectores dedicados, adequados para linhas de terminais simples, bem como sistemas complexos de fonte de alimentação de rede em anel. Todas as unidades também possuem interfaces reservadas para operação elétrica e automação.

4. Classificação de proteção ultra-alta: Todo o gabinete do gabinete atinge uma classificação de proteção IP3X ou IP4X. Equipado com um abrangente dispositivo de intertravamento mecânico, garante a segurança de pessoal e equipamentos. O gabinete está equipado com um canal de alívio de pressão para liberar a pressão de maneira direcionada.

Perguntas frequentes

•Este tipo de painel de distribuição compacto de metal RMU isolado a gás SM6 SF6 requer manutenção regular?

Não. Como todas as partes energizadas são vedadas dentro de uma câmara de aço inoxidável preenchida com gás SF6, elas ficam completamente isoladas de contaminantes externos, umidade e oxidação. A operação de rotina requer apenas a verificação dos movimentos mecânicos da caixa de controle e das leituras do instrumento para o funcionamento adequado.

•Existe espaço suficiente para conexões de cabos? A instalação é fácil?

A Lugao otimizou o layout do compartimento de cabos, proporcionando amplo espaço para conexões de cabos, facilitando a fabricação de terminações de cabos e a instalação de fios de aterramento.

•Qual é a vida útil do produto?

Sob condições normais de operação, a vida útil projetada do produto é geralmente de até 30 anos. As caixas de gás de aço inoxidável têm forte resistência à corrosão e a vida mecânica do interruptor principal (como um interruptor de carga) pode normalmente atingir mais de 5.000 ciclos.

•Sua empresa possui estoque disponível? Qual é o prazo de entrega?

Pedidos regulares podem ser enviados em aproximadamente 15 dias úteis. Soluções especiais personalizadas (como alta corrente e tensão não padrão) geralmente requerem de 15 a 30 dias.
