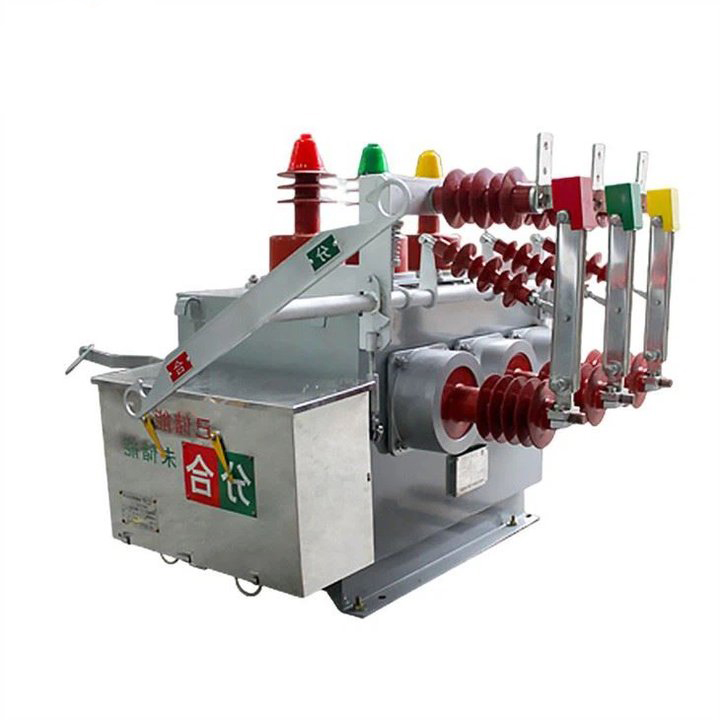

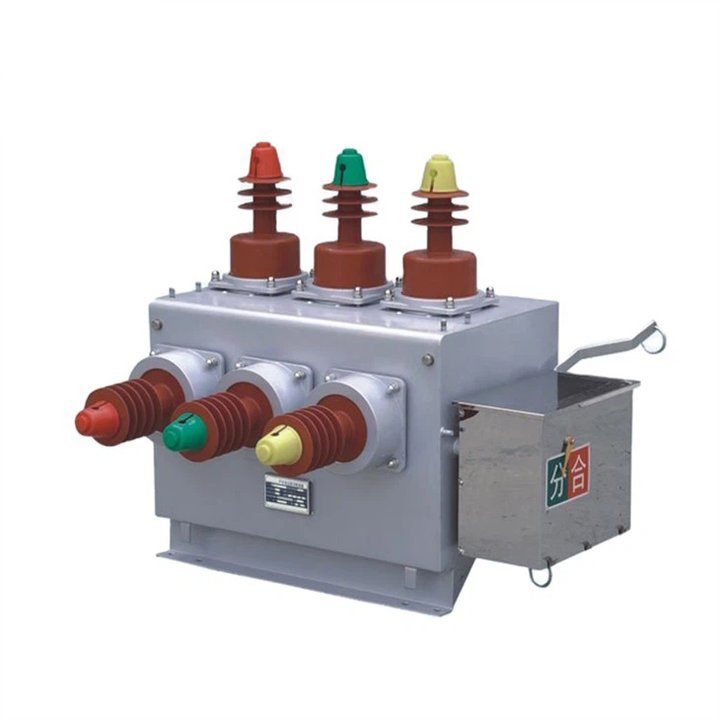

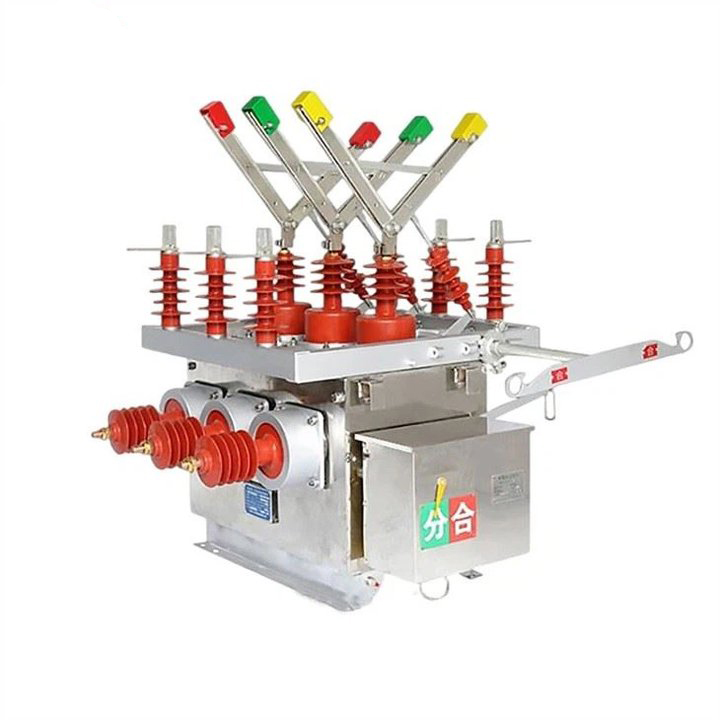

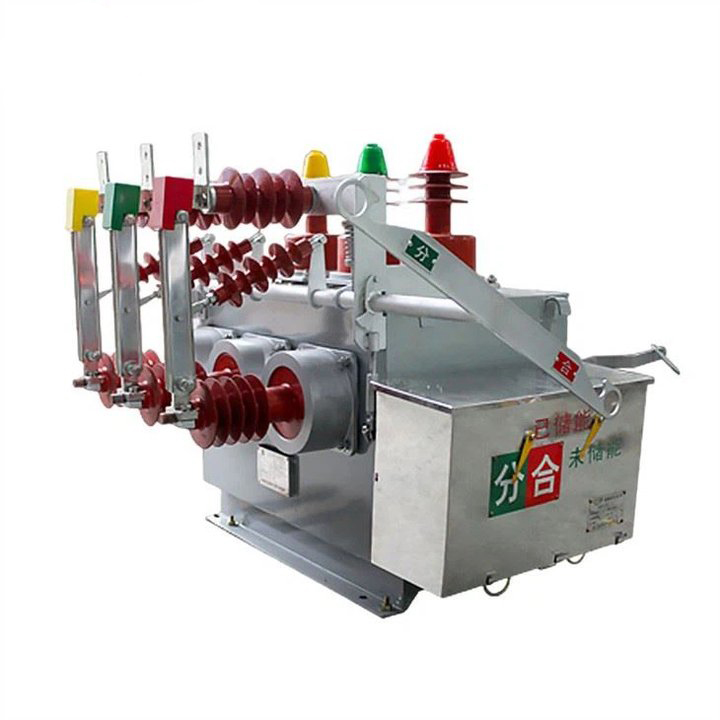

Disjuntor a vácuo de alta tensão tipo 11KV VK

LiuGao orgulhosamente lidera como um fabricante dedicado de disjuntores a vácuo para ambientes externos. O disjuntor a vácuo de alta tensão tipo 11KV VK, uma pedra angular do equipamento de distribuição de energia externa, é projetado para uma tensão nominal de 12kV e CA trifásica operando a 50Hz. Implantado principalmente em vários ambientes, como redes elétricas rurais, redes elétricas urbanas, ferrovias, minas, portos e outros sistemas de distribuição de energia, este disjuntor desempenha um papel crucial em linhas aéreas externas. Projetado com precisão para interromper e fechar correntes de carga, responder a correntes de sobrecarga e gerenciar correntes de curto-circuito no sistema de energia, o disjuntor ZW10-12F serve como um componente vital para comutação e proteção da rede elétrica. Seu design robusto e compatibilidade externa tornam-no adequado para diversas aplicações, garantindo desempenho confiável em diferentes condições ambientais. Escolha LiuGao para inovações de ponta que redefinem os padrões de referência dos disjuntores a vácuo externos.

Enviar consulta

Descrição do produto

Liugao é um fornecedor de disjuntor a vácuo de alta tensão tipo 11KV VK. O disjuntor a vácuo HV externo ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) é um equipamento de distribuição de energia externa projetado para uma tensão nominal de 12kV e três- fase CA 50Hz. Encontra aplicações em redes elétricas rurais, redes elétricas urbanas, ferrovias, minas, portos e outros sistemas de distribuição de energia. Projetado especificamente para linhas aéreas externas, ele lida com eficácia com tarefas como correntes de carga de interrupção e fechamento, correntes de sobrecarga e correntes de curto-circuito no sistema de energia, garantindo ao mesmo tempo a proteção e comutação da rede elétrica.

Nosso disjuntor a vácuo HV externo ZW10-12 （ZW10-12、ZW10-12F、ZW10-12G）emprega medidas especiais anticondensação internamente, garantindo isolamento ideal dentro da caixa. O método de transmissão incorpora tecnologia patenteada, oferecendo fácil instalação e operação confiável para evitar problemas de desempenho do disjuntor causados por falhas mecânicas. Este rompedor opera sem a necessidade de óleo ou gás, resultando em um design compacto e leve. Com proteção CT, acomoda grandes correntes de derivação, minimizando a poluição e eliminando a necessidade de manutenção. O modo de controle pode ser elétrico ou manual, proporcionando versatilidade na operação e manutenção.

Em resumo, o disjuntor a vácuo HV externo ZW10-12 se destaca por seu design robusto, desempenho eficiente e adaptabilidade a vários cenários de distribuição de energia externa.

Disjuntor a vácuo de alta tensão tipo 11KV VK

Método de instalação: montado lateralmente, montado no meio

Temperatura do ar ambiente: limite superior +40C, limite inferior -30C; ;

Altitude: ≤2000m (se a altitude precisar ser aumentada, o nível de isolamento nominal deverá ser aumentado de acordo);

Pressão do vento: não superior a 700Pa (equivalente à velocidade do vento de 34m/s);

Amplitude: intensidade do terremoto 8 graus;

Nível de contaminação: Classe I;

Diferença máxima de temperatura diária: não mais que 25ºC.

Especificação do disjuntor a vácuo de alta tensão tipo 11KV VK

Modelo		ZW10-12、ZW10-12F、ZW10-12G

Número	Parâmetro		Unidade	Valor
1	Tensão nominal		kV	12
2	Corrente nominal		A	630
3	Frequência nominal		Hz	50
4	Tensão suportável de frequência de energia		kV	42/48
5	Tensão de impulso relâmpago (valor de pico)		kV	75/85
6	Corrente nominal de interrupção de curto-circuito		ka	16	20	25
7	Corrente nominal de curto-circuito (valor de pico)		ka	40	50	50
8	Corrente suportável nominal de curta duração		ka	16	20	25
9	Corrente suportável de pico nominal		ka	40	50	50
10	Duração nominal do curto-circuito		S	4
Ou	Sequência Nominal de Operação			Pontos-0,3s-Pontos combinados- 180s-Pontos combinados
12	Tempos nominais de interrupção da corrente de curto-circuito		Segunda categoria	30
13	Vida mecânica		Segunda categoria	10000
14	O contato móvel permite a espessura acumulada do desgaste		milímetros	3
15	Tensão operacional nominal com mecanismo operacional de mola tipo CT	bobina de fechamento	V	CC ou CA 220V
		Bobina de abertura
16	Corrente nominal de trabalho da bobina de disparo de sobrecorrente		A	5
17	peso		Kg	150
