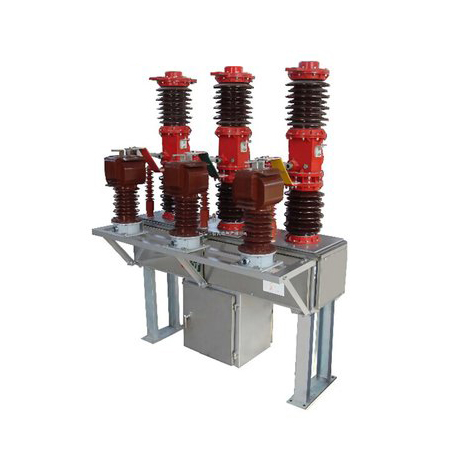

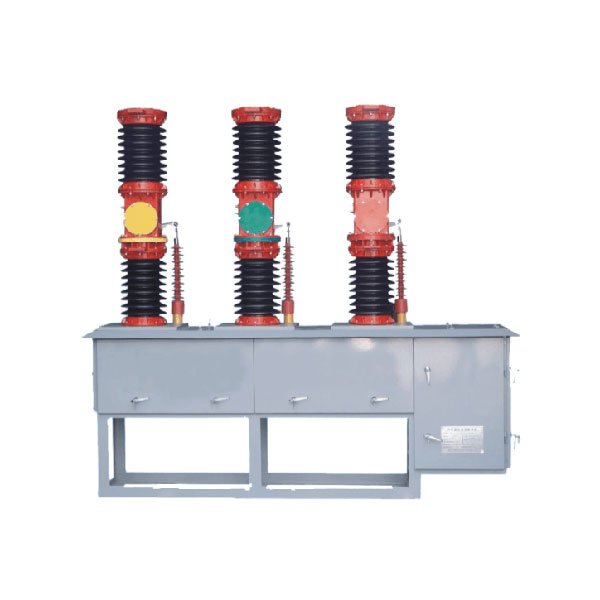

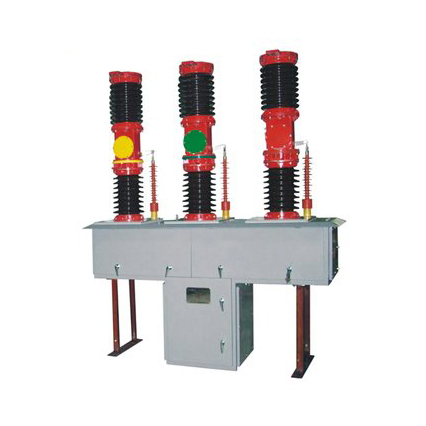

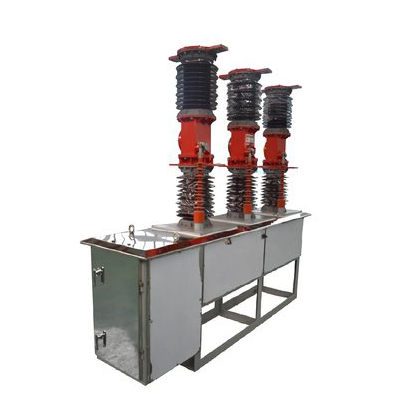

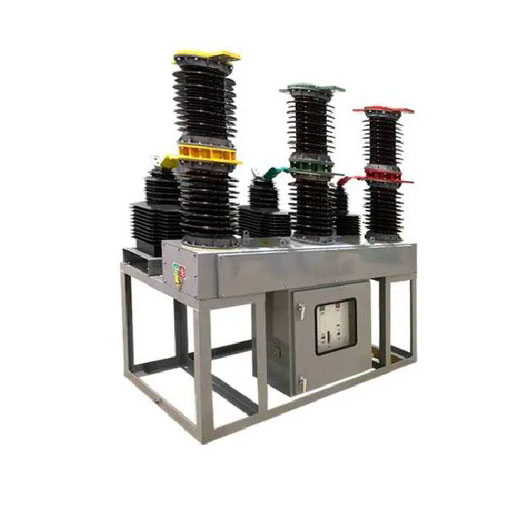

Disjuntor de vácuo ao ar livre de 66kv com desconexão

A Lugao orgulhosamente se destaca como um proeminente fabricante de disjuntores de vácuo interno, apresentando o disjuntor de vácuo externo de 66kv com desconexão-um dispositivo elétrico exemplar projetado para sistemas de 50/60Hz de trêshz com uma tensão nominal de 40,5kv. Equipado com um operador de mola ou atuador eletromagnético, este equipamento externo fornece controle preciso para abertura e fechamento elétricos. Além disso, oferece a flexibilidade da operação manual, permitindo o armazenamento manual e a operação na ausência de controle elétrico. Projetado em conformidade com os padrões internacionais, incluindo IEC62271-100 "disjuntores de alta tensão CA" e IEC-56 "Disjuntores de circuitos CA de alta tensão" estabelecidos pela Comissão Eletrotecnica Internacional, este disjuntor ultrapassa os requisitos rigorosos de segurança e desempenho em aplicações de interrupção de circuito de alta tensão. Trust Lugao para soluções de ponta que redefinem os benchmarks de disjuntores de vácuo ao ar livre, garantindo segurança, precisão e confiabilidade incomparáveis.

Enviar consulta

Descrição do produto

O Lugao é um disjuntor de vácuo ao ar livre de 66kV com fornecedor de desconexão.ZW7-40.5 O disjuntor de vácuo do tipo é usado principalmente para o controle e proteção do sistema de transmissão de energia de 36kv ao ar livre, também se aplica a redes de distribuição de energia urbana e rural e empresas industriais e de mineração nas operações normais e purposes de proteção de curto-circuito. A estrutura geral do tipo de produto do pilar isolador; Tipo de interruptor a vácuo construído no vaso vaso, vaso de porcelana para o próximo vaso do pilar. Para local de operação frequente. E possui boa vedação, antienvelhecimento, alta pressão, sem queima, sem explosão, vida longa, recursos convenientes de instalação e manutenção.

Disjuntor de vácuo ao ar livre de 66kv com ambiente operacional de desconexão

1 temperatura ambiente: -40 ℃ ~+40 ℃;

2 altitude: ≤1000m;

3 A velocidade máxima do vento é de 10 km/h, a velocidade mínima do vento para o nível nominal (132/230kV) é de 3,2 km/h;

4 Intensidade do terremoto: ≤8 nível;

5 Freepagem nominal mínima Distância: 31mm/kV;

6 grau de poluição do ar: Classe IV.

Disjuntor de vácuo ao ar livre de 66kv com características de desconexão

ZW7-40.5 O disjuntor de vácuo de alta tensão ao ar livre é composto principalmente de pólo integrado, transformador de corrente, mecanismo de operação e caixa. Esse tipo de disjuntor é de design miniaturizado e a concha é feita de caixa de aço de alta qualidade. Os transformadores atuais podem ser selecionados de acordo com as necessidades do usuário. ZW7-40.5 Vacer de vácuo de alta tensão ao ar livre e combinação de controle inteligente correspondente. A operação de abertura e fechamento do interruptor pode ser realizada localmente e também pode ser operada remotamente através da interface de comunicação. Outras informações do disjuntor também podem ser transmitidas ao centro de controle, e o canal de comunicação pode escolher cabo, fibra óptica, GPRS/CDMA, GSM, etc.

Disjuntor de vácuo ao ar livre de 66kv com especificação de desconexão

Não.	Item			Unidades	Parâmetros
1	Tensão nominal			kv	40.5
2	Avaliado	1min Frequência de potência	seco		95
	isolamento	suportar tensão	molhado		80
	nível	Lightning Impulse suporta tensão (pico)			185
3	Corrente classificada			A	1250、1600、2000
4	Corrente de quebra de curto-circuito nominal			o	20、25、31.5
5	Sequência operacional nominal				O-0.3s -co- 180S-Co
6	Classificado Curto-Circuit Breaki Breaki Ng Times			Vezes	12
7	Curto-circuito classificado como corrente fechada (pico)			o	50、63、80
8	Pico nominal suporta curren t
9	Corrente de resistência a curto período de tempo			o	20、25、31.5
10	Duração do curto-circuito classificada			S	4
11	Velocidade média de abertura			EM	1,5 ± 0,2
12	Velocidade média de fechamento				0,7 ± 0,2
13	Duração do salto de fechamento de contato			s	≤2
14	Fechamento trifásico e sincronismo de abertura				≤2
15	Horário de abertura				≤150
16	Tempo de fechamento				≤60
17	Vida do mecanismo			Vezes	10000
18	Tensão operacional nominal e tensão nítida de loop AUX Ilia Ry			V	DC220 、 1 10 、 24
					AC220 、 110 、 24
19	Fase Loop DC Resistência (sem transformador de corrente)			uω	100
20	Desgaste acumulado permitido － Taxa de contato dinâmico e estático			mm	3
