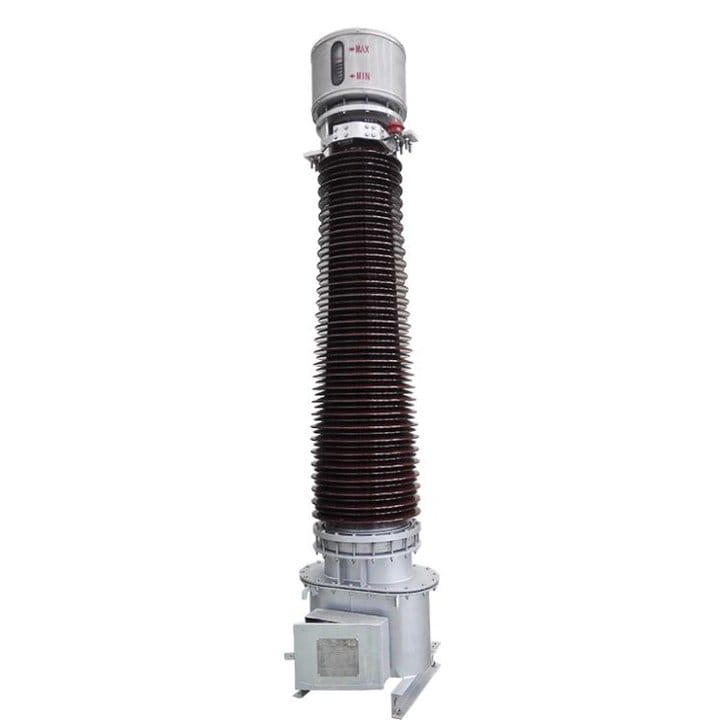

Equipamento elétrico da subestação do transformador de corrente 220KV

Lugao é um fabricante de equipamentos para subestações elétricas com transformador de corrente de 220KV com 15 anos de experiência profissional. Como marca registrada famosa da China, nossos produtos exemplificam qualidade. Nosso transformador de tensão ganhou reconhecimento global, sendo exportado para mais de 30 países e regiões, demonstrando nosso compromisso com a excelência.

Enviar consulta

Descrição do produto

Lugao é um fornecedor de equipamentos de subestação elétrica com transformador de corrente de 220KV com 15 anos de experiência profissional

Lugao reconhecida como uma marca registrada famosa da China.

Nosso CT 220/230kV foi implantado com sucesso no Paquistão, Mongólia, Bangladesh, Síria, Coreia do Norte, Chile, Peru e na China State Grid sem quaisquer problemas de qualidade. Oferecemos duas opções de design:

Tipo Um: Tanque ativo com enrolamentos secundários na parte superior

Tipo Dois: Tanque morto com enrolamentos secundários na parte inferior,

Ambos os projetos possuem técnicas comprovadas, operando há décadas. Um fole metálico de aço inoxidável hermeticamente selado na parte superior protege o óleo do transformador de tensão da umidade, prolongando sua vida útil. Um medidor de nível de óleo no fole facilita o monitoramento das alterações no volume de óleo. As opções de base incluem pintura em spray, galvanização a quente ou alumínio fundido, proporcionando alta resistência à corrosão. Escolha a Lugao para soluções confiáveis e inovadoras no setor de energia.

Ambiente operacional bonde do equipamento da subestação do transformador 220KV atual

A elevação da instalação não excede 2.000 metros

Temperatura ambiente: -5°C-40°C; A temperatura média não é superior a +35°C

O local de instalação deve estar seco e ventilado; A umidade relativa do ar não é superior a 80% e não há meios explosivos agressivos ao redor

Características elétricas do equipamento da subestação do transformador de corrente 220KV

É uma estrutura de isolamento de óleo/papel. O isolamento principal é enrolado em papel de cabo de alta tensão, e são colocadas várias telas de capacitor de divisão de tensão no isolamento primário, o que pode melhorar a distribuição do campo elétrico e diminuir o consumo de material de isolamento, imerso em óleo de transformador de tensão após dessecar sob vácuo. Tem vantagens de desempenho estável e confiável de isolamento. rica experiência operada, longo tempo de serviço. O desempenho de fluidez perfeito do óleo do transformador de tensão é bom para dissipação de calor, também possui capacidade de auto-recuperação para falha de descarga parcial causada por bolha de ar

e poeira.

Um fole metálico de aço inoxidável hermeticamente selado é instalado na parte superior, o que protege o óleo do transformador de tensão da umidade e prolonga a vida útil. também há um medidor de nível de óleo no fole para observar a mudança no volume do óleo. Há uma válvula de drenagem de óleo multifuncional na base, o que a torna mais conveniente para amostragem e drenagem de óleo. A relação de corrente pode ser ajustada facilmente alterando a placa de conexão para conexão em série ou paralela.

Todas as peças de isolamento adotadas são materiais de proteção ambiental. A placa terminal secundária é feita de fundição de epóxi, o desempenho de vedação é mais confiável.

A base utiliza pintura em spray ou galvanização a quente, o que confere alto grau de resistência à corrosão.

Os fixadores e a placa de identificação são de aço inoxidável

Especificação elétrica do equipamento da subestação do transformador de corrente 220KV

Nome do produto	Transformador de corrente 220kv Equipamento de subestação elétrica 220kv
Origem	Dalian, China
Fase	Solteiro
Estrutura da bobina	Ferimento
Cor	Marrom/Cinza
Freqüência	50/60Hz
Certificação	ASTA/CTQC/IEC/SGS/ISO9001
Pacote	Caixa de madeira
Prazo de entrega:	30 dias

Tensão nominal, kV	66/69	110/115	132/138	220/230
Tensão mais alta para equipamentos, kV	72.5	126/123	145	245/252
Frequência nominal, Hz	50; 60
Tensão suportável de frequência de potência nominal, kV	140/160	230	275	460
Tensão nominal de impulso de raio, kV	325/350	550	650	1050
Distância de flashover, mm	700	1100	1300	2100
Cree. distância, mm	W1:1450	2520	2900	5040
	W2:1820	3150	3630	6300
	W3:2250	3910	4500	7820
Carga mecânica, N	3000	3000	4000	4000
Corrente primária nominal, A	1~4000
Corrente secundária nominal, A	1;2;5
Classe de precisão	0,1; 0,2; 0,5; 0,2S; 0,5S; 0,5S; 5P; 10P; PX;TPX;TPY…
Saída nominal （valor recomendado）, VA	1A: 10~50VA
	2A: 10~50VA
	5A: 15~50VA
Fator de segurança do instrumento FS	5; 10
Fatores limite de precisão ALF	10; 15; 20; 25; 30; 40
Corrente térmica de curto prazo (Máximo）, kA	40kA/3s
