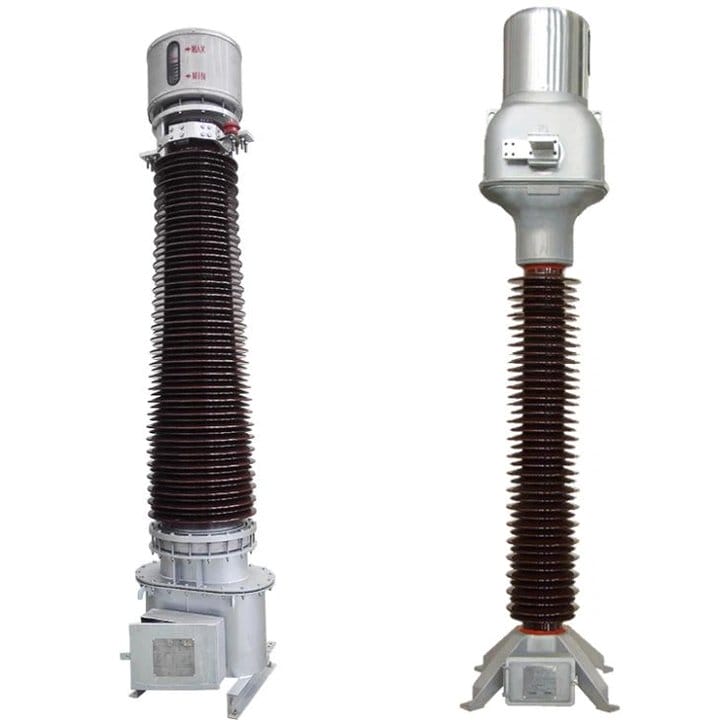

Transformador de tensão indutiva 220KV

Lugao é um fornecedor de transformadores de tensão com 15 anos de experiência profissional

Lugao reconhecida como uma marca registrada famosa da China.

Nosso transformador de tensão é projetado e fabricado com base na IEC 61869-1/3.    O transformador de tensão indutivo de 220kV é para uso em subestações prontas para uso. Os transformadores de tensão indutivos de classe de distribuição nominal externa são de projetos monofásicos compactos e destinados à conexão entre fase e terra (bucha única) para fornecer informações críticas de medição de tensão.    A vedação hermética do projeto é realizada usando uma almofada de gás acima do óleo para evitar a respiração livre do ar carregado de umidade.

Ambiente Operacional

A elevação da instalação não excede 2.000 metros

Temperatura ambiente: -5°C-40°C; A temperatura média não é superior a +35°C

O local de instalação deve estar seco e ventilado; A umidade relativa do ar não é superior a 80% e não há meios explosivos agressivos ao redor

Características do produto

É uma estrutura de isolamento de óleo/papel.  O isolamento principal é enrolado em papel de cabo de alta tensão, e são colocadas várias telas de capacitor de divisão de tensão no isolamento primário, o que pode melhorar a distribuição do campo elétrico e diminuir o consumo de material de isolamento, imerso em óleo de transformador de tensão após dessecar sob vácuo.  Tem vantagens de desempenho estável e confiável de isolamento. rica experiência operada, longo tempo de serviço. O desempenho de fluidez perfeito do óleo do transformador de tensão é bom para dissipação de calor, também possui capacidade de auto-recuperação para falha de descarga parcial causada por bolha de ar

e poeira.

Um fole metálico de aço inoxidável hermeticamente selado é instalado na parte superior, o que protege o óleo do transformador de tensão da umidade e prolonga a vida útil.  também há um medidor de nível de óleo no fole para observar a mudança no volume do óleo. Há uma válvula de drenagem de óleo multifuncional na base, o que a torna mais conveniente para amostragem e drenagem de óleo. A relação de corrente pode ser ajustada facilmente alterando a placa de conexão para conexão em série ou paralela.

Todas as peças de isolamento adotadas são materiais de proteção ambiental. A placa terminal secundária é feita de fundição de epóxi, o desempenho de vedação é mais confiável.

A base utiliza pintura em spray ou galvanização a quente, o que confere alto grau de resistência à corrosão.

Os fixadores e a placa de identificação são de aço inoxidável
