Quais são as principais considerações ao selecionar disjuntores de alta tensão?

A seleção de umDisjuntor de alta tensãoé uma das decisões mais importantes que um engenheiro de sistema de energia tomará. Não se trata de um simples exercício de aquisição; é uma escolha estratégica que influencia a segurança, a confiabilidade e o desempenho econômico de toda a rede elétrica durante décadas. Um disjuntor de alta tensão mal escolhido pode levar a falhas catastróficas do equipamento, interrupções prolongadas de energia e perdas financeiras significativas. Por outro lado, um disjuntor bem escolhido melhora a estabilidade do sistema, minimiza o tempo de inatividade e proporciona uma longa vida útil com demandas de manutenção gerenciáveis. O desafio é que o processo de seleção envolve uma interação complexa de fatores elétricos, mecânicos, ambientais e econômicos. Este artigo fornece uma estrutura estruturada para orientar os engenheiros nessa decisão crítica, com base em décadas de experiência no setor e conhecimento prático de campo.

Este guia dissecará o processo de seleção, examinando os parâmetros essenciais que devem ser considerados, desde as classificações elétricas fundamentais até os recursos avançados de monitoramento de condição agora disponíveis. Exploraremos as tecnologias dominantes – SF6, vácuo e as alternativas ecoeficientes emergentes – e discutiremos seus respectivos pontos fortes e fracos para diferentes aplicações. Também abordaremos as realidades práticas de instalação, operação e manutenção, garantindo que o disjuntor de alta tensão escolhido não apenas atenda às especificações técnicas, mas também esteja alinhado com as capacidades operacionais da concessionária ou instalação industrial. Ao compreender as principais considerações descritas neste artigo, os engenheiros podem tomar decisões informadas e confiantes que garantem a integridade a longo prazo dos seus sistemas de energia. Nossa fábrica emLugao Power Co., Ltd.fabrica disjuntores de alta tensão há mais de duas décadas e compilamos esse conhecimento a partir de nossa ampla experiência no fornecimento de soluções para clientes em todo o mundo.

Índice

• 1. A Fundação: Quais são as classificações elétricas críticas?
• 2. A decisão tecnológica: qual meio de interrupção é ideal para você?
• 3. Considerações ambientais e de instalação: onde funcionará?
• 4. A Economia da Propriedade: Além do Preço de Compra
• 5. Preparado para o futuro: como você fará a manutenção e o monitoramento do disjuntor?
• FrequentementePerguntas frequentes (FAQ)
• Conclusão e próximos passos

1. A Fundação: Quais são as classificações elétricas críticas?

Imagine um engenheiro de subestação encarregado de atualizar um pátio de manobra de 145 kV. O projeto requer um novo disjuntor de alta tensão para proteger uma linha de transmissão crítica. A infraestrutura existente inclui um transformador com potência nominal de 40 MVA e o nível de falta no barramento foi calculado em 40 kA. O processo de seleção começa com uma série de classificações elétricas fundamentais que definem a capacidade do disjuntor. Estas classificações não são números arbitrários; eles são a expressão matemática da capacidade do disjuntor de operar com segurança e confiabilidade no ambiente elétrico do sistema de potência. O engenheiro deve avaliar meticulosamente cada classificação para garantir que o dispositivo escolhido não seja sub ou superespecificado. A tabela a seguir apresenta as classificações elétricas primárias e seu significado prático.

A tensão nominal é a base da seleção. É a tensão contínua máxima que o disjuntor de alta tensão pode suportar. Para um sistema de 145 kV, o disjuntor deve ser classificado para pelo menos 145 kV. Porém, também é importante considerar a tensão máxima de operação, que pode ser um pouco superior à tensão nominal. A corrente nominal deve ser suficiente para suportar a carga normal, com margem para crescimento futuro. A corrente de interrupção de curto-circuito, entretanto, é a classificação de segurança mais crítica. Define a corrente máxima de falta que o Disjuntor de Alta Tensão pode interromper com segurança. Se esta classificação for muito baixa, o disjuntor poderá falhar catastroficamente no caso de uma falha. Na Lugao Power Co., Ltd., oferecemos uma linha de disjuntores de alta tensão com várias capacidades de interrupção de curto-circuito para atender a diferentes requisitos do sistema, garantindo que o dispositivo não seja superespecificado nem subespecificado.

O TRV é talvez a classificação mais sutil, mas igualmente importante. Quando um disjuntor interrompe uma falta, um transitório de tensão aparece nos contatos abertos. Este TRV é caracterizado por sua amplitude, taxa de aumento e frequência. O Disjuntor de Alta Tensão deve ser projetado para suportar o TRV sem reacender o arco. O TRV é determinado pela impedância do sistema e pelo ponto da onda em que ocorre a interrupção. Para uma aplicação específica, o TRV deve ser calculado ou obtido a partir dos estudos do sistema e comparado com a capacidade nominal do TRV do disjuntor. A equipe de engenharia de nossa fábrica fornece suporte na avaliação desses parâmetros complexos, ajudando os clientes a selecionar um disjuntor de alta tensão que corresponda perfeitamente às características transitórias de sua rede específica.

2. A decisão tecnológica: qual meio de interrupção é ideal para você?

Uma vez definidas as classificações elétricas, o engenheiro enfrenta uma decisão tecnológica fundamental: que tipo de meio de interrupção o disjuntor de alta tensão deve usar? O mercado é dominado por três tecnologias principais: gás SF6, vácuo e petróleo. No entanto, os rompedores de óleo são cada vez mais raros em novas instalações e a indústria está a desenvolver ativamente alternativas ecoeficientes. Cada tecnologia possui características distintas que a tornam adequada para diferentes aplicações. A decisão não é simplesmente uma questão de custo; envolve avaliar o desempenho, o impacto ambiental, as necessidades de manutenção e as condições específicas de operação da instalação. Vamos examinar cada uma das principais tecnologias em detalhes.

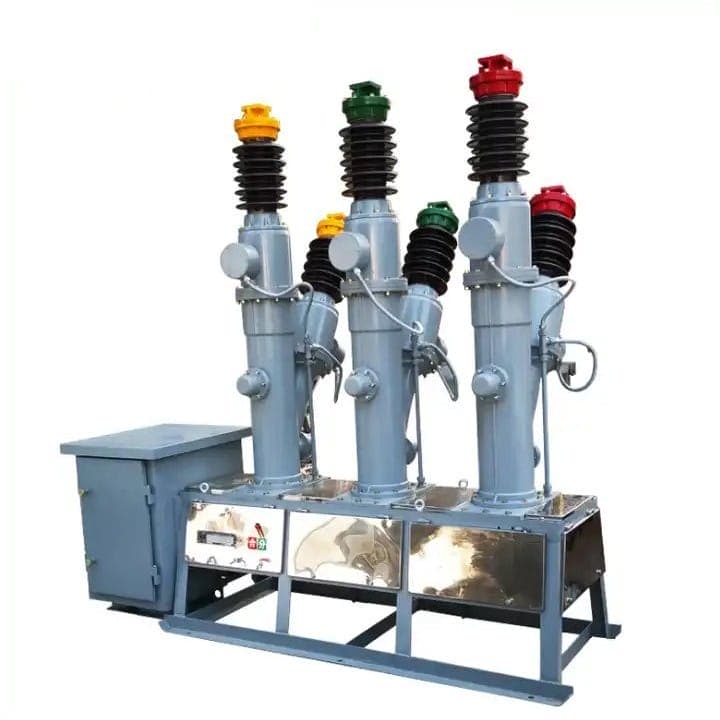

Disjuntores SF6são a tecnologia dominante para aplicações de alta tensão (72,5 kV e acima). Eles usam gás hexafluoreto de enxofre (SF6) como meio isolante e de extinção de arco. O SF6 é altamente eletronegativo, o que significa que absorve elétrons livres do arco, deionizando rapidamente a lacuna e evitando o reinício do arco. Esta propriedade torna os disjuntores SF6 excepcionalmente eficientes na interrupção de correntes de falta, com alta capacidade de condução de corrente e tempos de interrupção curtos. Eles também são compactos, exigindo menos espaço que outras tecnologias. No entanto, o SF6 é um potente gás com efeito de estufa com um potencial de aquecimento global (PAG) 23.500 vezes superior ao do CO2. Isso levou a um crescente escrutínio e regulamentações sobre seu uso. Nossa fábrica em Lugao desenvolveu uma linha de disjuntores de alta tensão SF6 com taxas de vazamento inferiores a 0,1% ao ano, reduzindo significativamente seu impacto ambiental.

Disjuntores a vácuosão a tecnologia dominante para aplicações de média tensão (até 40,5 kV). Eles usam o vácuo como meio de interrupção. Quando os contatos se separam, o arco fica confinado dentro do interruptor a vácuo. O arco é extinto no primeiro zero de corrente porque o vácuo não fornece nenhum caminho condutor para o arco se reacendir. Os disjuntores a vácuo são altamente confiáveis, requerem muito pouca manutenção e são ecologicamente corretos. Entretanto, eles não podem ser usados ​​em tensões mais altas porque a rigidez dielétrica do interruptor a vácuo é limitada. Eles também são sensíveis a sobretensões, como aquelas causadas pela comutação de transformadores sem carga. Para aplicações de alta tensão, um único interruptor a vácuo é insuficiente e seriam necessários vários interruptores em série, aumentando a complexidade e o custo.

Alternativas Ecoeficientesestão surgindo como uma resposta às preocupações ambientais do SF6. Estas tecnologias utilizam gases com um PAG muito mais baixo, como o AirPlus (uma mistura de azoto e oxigénio com vestígios de fluorocetona) ou outros gases sintéticos. Esses gases oferecem desempenho dielétrico e de extinção de arco semelhante ao SF6, mas com um PAG de 100 a 2.000 vezes menor. Esta é uma vantagem significativa para empresas de serviços públicos e indústrias que procuram reduzir a sua pegada de carbono. No entanto, essas alternativas ainda não são tão amplamente adotadas como o SF6 e podem exigir gabinetes de disjuntores maiores ou projetos mecânicos diferentes. Nossa fábrica está desenvolvendo ativamente disjuntores de alta tensão usando gases ecoeficientes, garantindo que nossos clientes tenham um caminho viável e ambientalmente responsável.

A tabela a seguir fornece um resumo conciso das principais considerações para cada tecnologia.

3. Considerações ambientais e de instalação: onde funcionará?

O ambiente físico no qual um disjuntor de alta tensão será instalado é um fator crítico na sua seleção. O mesmo disjuntor que funciona perfeitamente em uma subestação interna climatizada pode falhar prematuramente em um ambiente costeiro com névoa salina ou em um ambiente desértico com calor e poeira extremos. Os engenheiros devem avaliar as condições ambientais no local de instalação proposto e combiná-las com o projeto apropriado do disjuntor. Os principais factores ambientais a considerar são: temperatura ambiente, humidade, altitude, nível de poluição, actividade sísmica e presença de agentes corrosivos. Cada um desses fatores pode impactar significativamente a confiabilidade e a longevidade do disjuntor de alta tensão.

Temperaturaé uma preocupação primária. O mecanismo de funcionamento, o gás isolante (no caso do SF6 ou alternativas ecoeficientes) e as propriedades dielétricas do isolamento dependem todos da temperatura. O gás SF6, por exemplo, liquefaz-se a baixas temperaturas (aproximadamente -25°C a 5 bar), o que reduz a sua capacidade de isolamento e interrupção. Para resolver isso, os disjuntores de SF6 instalados em climas frios são equipados com aquecedores e sistemas de monitoramento da densidade do gás que detectam quedas de pressão do gás causadas pela liquefação. Da mesma forma, o calor extremo pode acelerar o envelhecimento dos materiais isolantes e aumentar o desgaste dos componentes mecânicos. Nossa fábrica oferece disjuntores de alta tensão com uma ampla gama de opções de temperatura operacional, incluindo pacotes para clima frio para instalações em condições árticas.

Altitudeé outro fator importante. À medida que a altitude aumenta, a pressão do ar diminui, o que reduz a rigidez dielétrica do ar. Para instalações externas acima de 1.000 metros, as distâncias de isolamento devem ser aumentadas. Para disjuntores de SF6, a pressão do gás é normalmente ajustada para compensar a pressão atmosférica reduzida.Poluiçãoprovenientes de áreas industriais, regiões costeiras ou zonas agrícolas podem levar ao acúmulo de contaminantes condutores nos isoladores, aumentando o risco de descargas externas. Isso é resolvido especificando isoladores com maior distância de fuga ou aplicando revestimentos anticontaminação. Nossa fábrica em Lugao fornece disjuntores de alta tensão com níveis de isolamento personalizáveis ​​para atender aos requisitos específicos da classe de poluição do local de instalação.

Atividade sísmicadevem ser considerados em áreas propensas a terremotos. O Disjuntor de Alta Tensão deve ser capaz de suportar as cargas dinâmicas geradas por um evento sísmico. Isto envolve projetar a estrutura de suporte e garantir que os componentes mecânicos do martelo possam suportar a aceleração imposta. Ambientes corrosivos, como aqueles encontrados perto de regiões costeiras ou em fábricas de produtos químicos, requerem atenção especial na seleção de materiais. Fixadores de aço inoxidável, revestimentos resistentes à corrosão no gabinete e vedação cuidadosa de todos os componentes são essenciais para evitar falhas prematuras. Ao avaliar cuidadosamente esses fatores ambientais, os engenheiros podem selecionar um disjuntor de alta tensão que não seja apenas eletricamente adequado, mas também fisicamente robusto o suficiente para suportar os rigores do seu ambiente operacional.

4. A Economia da Propriedade: Além do Preço de Compra

O preço inicial de compra de um disjuntor de alta tensão costuma ser o custo mais visível, mas representa apenas uma fração do custo total de propriedade durante a vida útil do dispositivo. Uma análise económica abrangente deve considerar não apenas o preço de compra, mas também o custo de instalação, a manutenção contínua e os custos operacionais, e o custo de eventual eliminação ou substituição. Escolher um disjuntor com um custo inicial mais elevado, mas com menores requisitos de manutenção, pode ser significativamente mais económico a longo prazo. Por outro lado, selecionar um disjuntor barato e de baixa qualidade pode levar a falhas frequentes, altos custos de manutenção e tempos de inatividade dispendiosos. A decisão económica deve basear-se numa análise de custos do ciclo de vida que reflita o contexto operacional específico da instalação.

Custos de instalaçãopode variar significativamente dependendo do tipo e design do disjuntor de alta tensão. Os disjuntores SF6 requerem equipamento especializado para manuseio de gás e pessoal treinado para instalação, o que aumenta o custo. Os disjuntores a vácuo são normalmente mais simples de instalar.Custos de manutençãosão um componente significativo do custo do ciclo de vida. Os disjuntores SF6 requerem manutenção periódica, incluindo verificações de pressão do gás, desgaste de contato e operação mecânica. Os procedimentos de manuseio de gás devem ser seguidos rigorosamente. Os disjuntores a vácuo, por outro lado, são selados para toda a vida e requerem muito pouca manutenção. A frequência da manutenção e o custo das peças sobressalentes devem ser considerados na análise económica.

Custos operacionaisincluem as perdas de energia nos contatos principais do disjuntor, que normalmente são pequenas, mas não desprezíveis.Custos de tempo de inatividadesão talvez a variável mais significativa. Em muitos setores, uma hora de inatividade pode custar dezenas de milhares de dólares em perda de produção. Um disjuntor de alta tensão mais confiável, com menor probabilidade de falha, pode proporcionar um benefício econômico substancial, reduzindo o risco de interrupções dispendiosas. Para ajudar os clientes com esta análise, nossa fábrica na Lugao Power Co., Ltd. oferece um serviço de avaliação de custos do ciclo de vida, que fornece uma comparação detalhada do custo total de propriedade para diferentes opções de disjuntores.

5. Preparado para o futuro: como você fará a manutenção e o monitoramento do disjuntor?

A seleção de um disjuntor de alta tensão não é uma decisão que termina quando o dispositivo é energizado. O desempenho e a fiabilidade a longo prazo do disjuntor dependem de uma estratégia de manutenção e monitorização bem planeada. Os requisitos de manutenção variam de acordo com a tecnologia, mas uma abordagem proativa é essencial para garantir décadas de serviço confiável. A tendência na indústria está caminhando para a manutenção baseada na condição, que utiliza o monitoramento contínuo dos principais parâmetros do disjuntor de alta tensão para prever quando a manutenção é necessária, em vez de depender de um cronograma fixo. Esta abordagem maximiza a disponibilidade do disjuntor e minimiza o risco de falhas inesperadas.

Os principais parâmetros que devem ser monitorados incluem: o tempo do mecanismo operacional, o percurso e a resistência do contato, a densidade e a pressão do gás SF6, a temperatura dos componentes críticos e a integridade do circuito elétrico. Os modernos disjuntores de alta tensão podem ser equipados com sensores que monitoram continuamente esses parâmetros e os reportam a um sistema de controle central. Isto permite que as equipes de manutenção identifiquem os problemas antecipadamente, antes que se tornem graves. Os produtos de disjuntores de alta tensão de nossa fábrica são compatíveis com uma variedade de sistemas de monitoramento de condições, permitindo que nossos clientes implementem uma estratégia de manutenção baseada em condições. Também oferecemos treinamento abrangente para o pessoal de manutenção na inspeção, teste e reparo de nossos equipamentos.

Perguntas frequentes (FAQ)

Pergunta 1: Como determino a capacidade correta de interrupção de curto-circuito para minha aplicação?

Resposta: A capacidade de interrupção de curto-circuito deve ser igual ou superior à corrente máxima de falta calculada no ponto de instalação do disjuntor. Isto é determinado por um estudo detalhado do sistema de energia que considera as fontes de corrente de falta (geradores, rede), a impedância dos transformadores, linhas de transmissão e cabos e a configuração do sistema. O estudo produzirá um valor para a corrente simétrica de curto-circuito (kA) e a relação X/R, que determina a corrente assimétrica. A corrente nominal de interrupção de curto-circuito do disjuntor, que é um valor simétrico, deve ser maior que a corrente simétrica calculada, e o disjuntor também deve ser capaz de interromper a corrente assimétrica. Nossa equipe de engenharia da Lugao Power Co., Ltd. pode ajudar neste cálculo.

Pergunta 2: Qual é a diferença entre um tanque morto e um disjuntor de tanque ativo?

Resposta: Em um disjuntor de alta tensão de tanque morto, o interruptor é alojado em um invólucro de metal aterrado. Isto proporciona uma clara vantagem de segurança, uma vez que a alta tensão está encerrada e o invólucro está no potencial de terra. Eles normalmente são mais fáceis de manter e oferecem mais flexibilidade de projeto para equipamentos adicionais, como TCs. Em um disjuntor de tanque energizado, o interruptor está localizado em alta tensão e o tanque não está aterrado. Os disjuntores de tanques energizados são mais leves e apresentam menores perdas dielétricas, tornando-os mais eficientes para algumas aplicações. A escolha depende do projeto específico da subestação e da filosofia de engenharia da concessionária.

Pergunta 3: Como escolho entre um disjuntor SF6 e uma alternativa ecoeficiente?

Resposta: A escolha depende dos requisitos da aplicação e das prioridades ambientais do operador. Os disjuntores SF6 têm um histórico comprovado de alta confiabilidade e excelente capacidade de interrupção e estão disponíveis para todos os níveis de tensão. Alternativas ecoeficientes, como o AirPlus, oferecem um PAG significativamente menor, tornando-as atraentes para organizações comprometidas com a sustentabilidade. Contudo, estas alternativas podem ter um custo inicial mais elevado e podem não estar disponíveis para todos os níveis de tensão. Nossa fábrica em Lugao Power Co., Ltd. oferece opções tanto de SF6 quanto ecoeficientes, permitindo que nossos clientes façam uma escolha que equilibre desempenho, custo e responsabilidade ambiental.

Pergunta 4: Qual é o significado da tensão de recuperação transitória (TRV) na seleção do disjuntor?

Resposta: TRV é a tensão que aparece nos contatos do disjuntor de alta tensão imediatamente após a interrupção do arco. O TRV pode ser complexo, com alta taxa de subida e valor de pico, e depende da indutância e capacitância do sistema. O Disjuntor de Alta Tensão deve ser capaz de suportar o TRV sem religar. Este é um fator crítico na determinação da capacidade de interrupção, especialmente para disjuntores localizados próximos a transformadores ou reatores. A equipe de engenharia de nossa fábrica pode ajudar a avaliar os requisitos de TRV para sua aplicação específica e selecionar um disjuntor com a capacidade nominal apropriada de TRV.

Pergunta 5: Com que frequência um disjuntor de alta tensão precisa de manutenção?

Resposta: A frequência de manutenção depende do tipo de disjuntor e das condições de operação. Os disjuntores SF6 normalmente requerem inspeção e manutenção em intervalos de 5 a 10 anos, dependendo das recomendações do fabricante e do número de operações. A manutenção inclui a verificação da densidade do gás, desgaste dos contatos e mecanismo de operação. Com a integração de sistemas de monitoramento de condições, podemos fazer a transição para uma abordagem de manutenção baseada em condições, onde a manutenção é realizada apenas quando os dados de monitoramento indicam uma necessidade.

Conclusão: Fazendo a Escolha Certa para um Futuro Confiável

Selecionar o disjuntor de alta tensão certo é uma decisão crítica de engenharia que impacta a segurança, a confiabilidade e o desempenho econômico do sistema de energia por décadas. Ao considerar cuidadosamente as classificações elétricas, as opções tecnológicas, os fatores ambientais, os custos do ciclo de vida e as estratégias de manutenção, os engenheiros podem fazer escolhas informadas que garantem a integridade da sua rede a longo prazo. A decisão requer um conhecimento profundo dos requisitos da aplicação e uma avaliação completa das opções disponíveis. Na Lugao Power Co., Ltd., temos o compromisso de apoiar nossos clientes durante todo o processo de seleção, fornecendo orientação especializada, produtos confiáveis ​​e suporte pós-venda abrangente.
