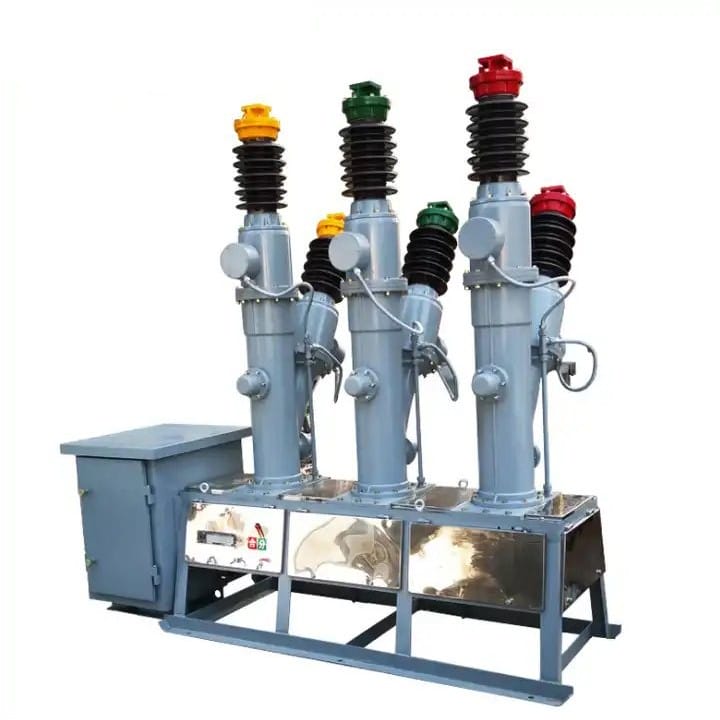

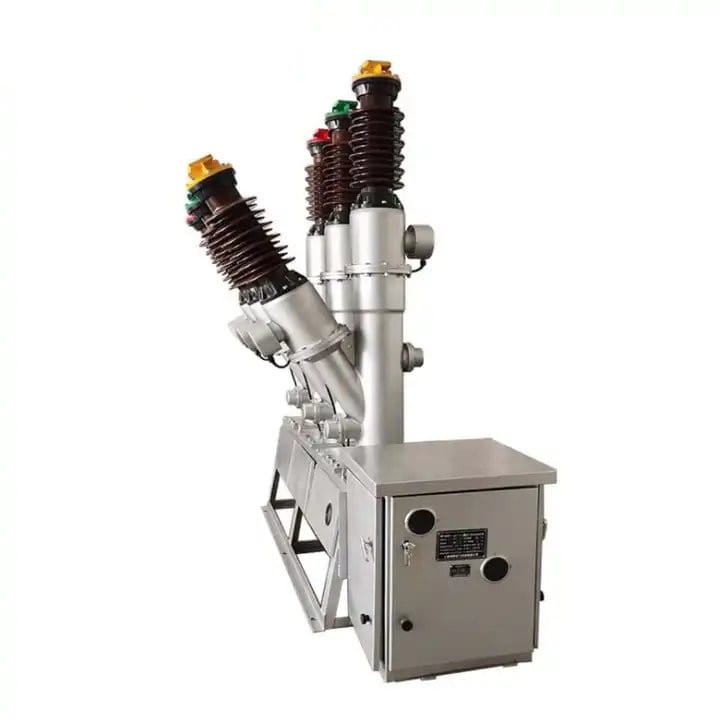

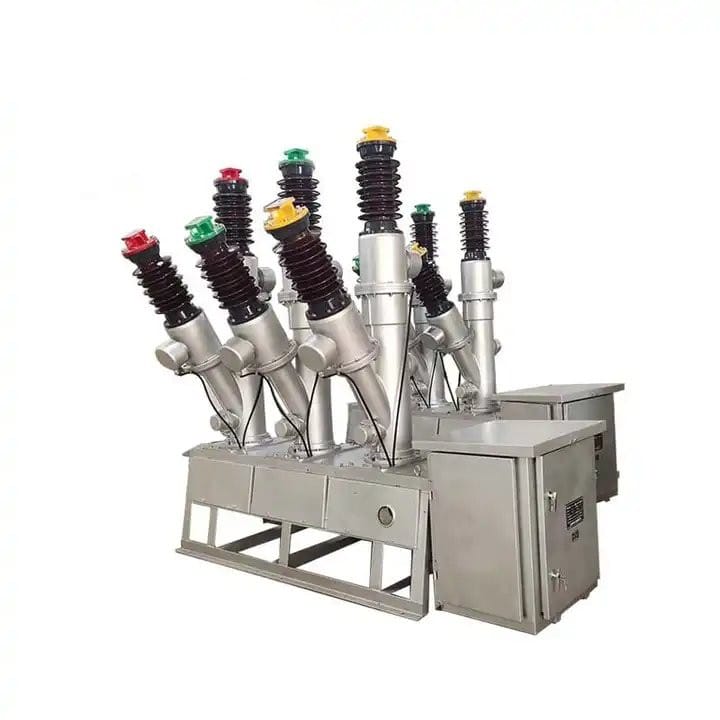

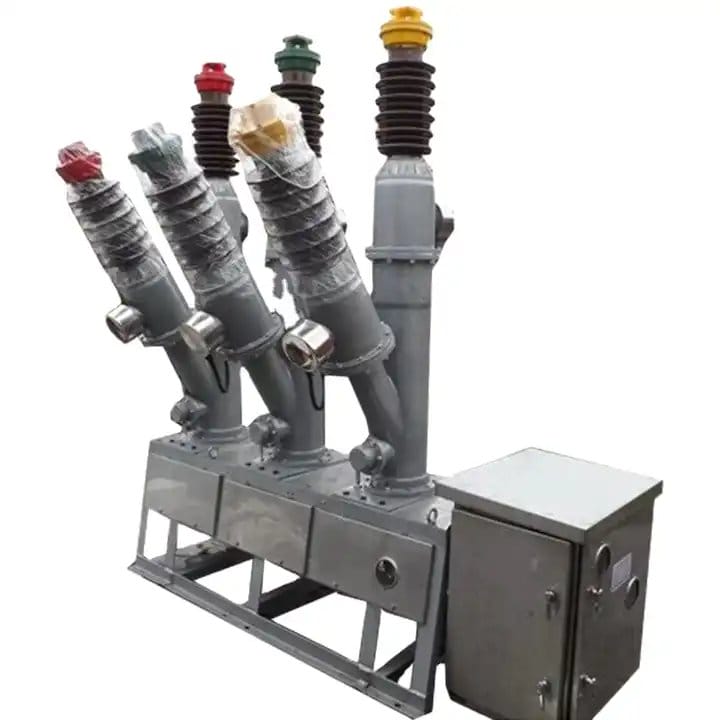

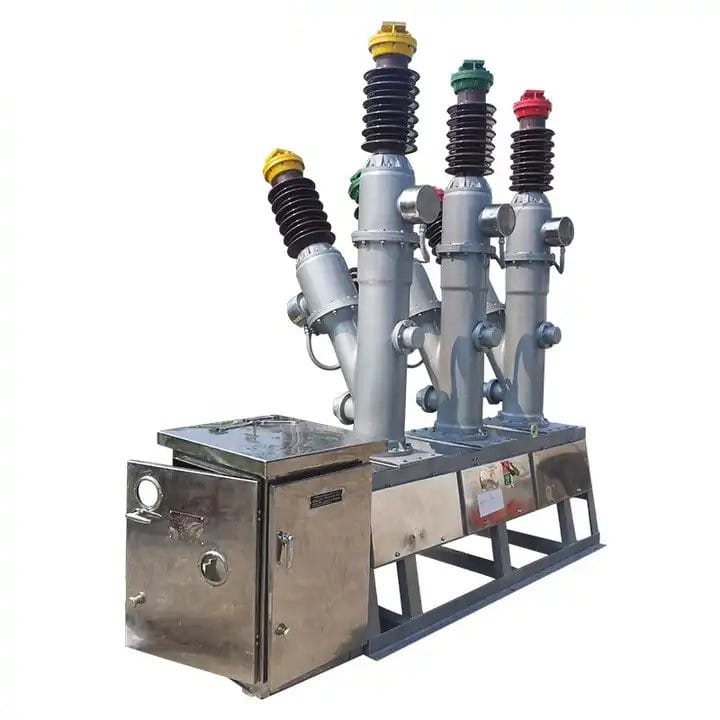

Interruptor exterior de alta tensão do gás SF6 40.5KV

LiuGao se destaca como um fabricante dedicado de disjuntores a gás SF6 externos de alta tensão de 40,5KV, o disjuntor a gás SF6 pts a estrutura totalmente fechada, e o enrolamento secundário é selado no corpo fundido de resina epóxi para garantir o desempenho de isolamento. O disjuntor SF6 LW8-40.5Y possui um mecanismo robusto com uma vida útil superior a 3.000 operações, garantindo confiabilidade a longo prazo. Seu desempenho de vedação é confiável, empregando almofadas de borracha de vedação importadas. com uma estrutura de compensação de pressão de mola, e a placa terminal secundária, fornecida por uma empresa cooperativa, garante uma taxa anual de vazamento de ar inferior a 1%. Além disso, o transformador de corrente embutido adota uma estrutura totalmente fechada, com o enrolamento secundário selado em fundição de resina epóxi para garantir ótimo desempenho de isolamento.

Enviar consulta

Descrição do produto

Liugao é um fornecedor de disjuntor de gás SF6 externo de alta tensão de 40,5KV. O disjuntor HV SF6 externo LW8-40.5 é projetado para aplicações elétricas externas trifásicas de alta tensão AC 50Hz em sistemas de transmissão e distribuição de 35kV. Serve para controle e proteção e também pode ser utilizado para abertura e fechamento de disjuntores e bancos de capacitores, podendo incluir transformador de corrente para funções de medição e proteção. O disjuntor é equipado com um mecanismo de operação por mola tipo CT14 e atende tanto ao padrão nacional GB1984-89, intitulado "Disjuntores de alta tensão CA", quanto aos padrões da Comissão Eletrotécnica Internacional IEC56, especificados na publicação "High- disjuntor de tensão CA."

Ambiente operacional exterior de alta tensão do interruptor do gás SF6 40.5KV

1. Altitude: não mais que 2.500; metros; planalto 4.000 metros;

2. Temperatura ambiente: -30°C-+40°C (requisitos especiais -40°C-+40°C);

3. Umidade relativa: a média diária não ultrapassa 95%, a média mensal não ultrapassa 90% (25°C);

4. Velocidade do vento: não superior a 35m/s; o nível de poluição é I; a distância de fuga da luva de porcelana é de 1050 mm (1320 mm) (a distância de fuga nominal não é inferior a 25 mm/kV);

5. Luz do sol: 0,1 w/cm;

Especificação exterior de alta tensão do disjuntor do gás SF6 40.5KV

Não. Descrição		Parâmetros técnicos
1	Tensão nominal, kV	72.5			126	145	252
3	Frequência nominal, Hz	50/60
4	Corrente nominal, A	1600~4000					3150~4000
	1min Tensão suportável de frequência de energia	140		230		265	460
	Tensão suportável de impulso relâmpago	325		550		650	1050
5	Interrupção nominal de curto-circuito	25~40					40~63
	corrente, kA
7	Interrupção nominal de curto-circuito	63~100					100~157,5
	corrente (pico), kA
8	Classificação de curta duração, s	3	3			3	3
	Corrente nominal de interrupção fora de fase	10	10			10	10
	Carregamento de cabo (linha) avaliado	10	31.5			50	125
	corrente de ruptura
	Pressão nominal do gás, Mpa	0,4 0,5				0.5	0.6
	Sequência de operação	O-0,3s-CO-180s-CO
	Taxa de vazamento de gás SF6 (por ano)	≤1%
14	Primeiro de vários genes	1.5		1.55		1.5	1.3
	Resistência do circuito principal, μΩ	≤40		≤45		≤45	≤50
	Tensão do aquecedor	AC220
	Circuito de controle e tensão do circuito de sinal	DC220, DC230
	Tensão do motor	DC220, DC230
