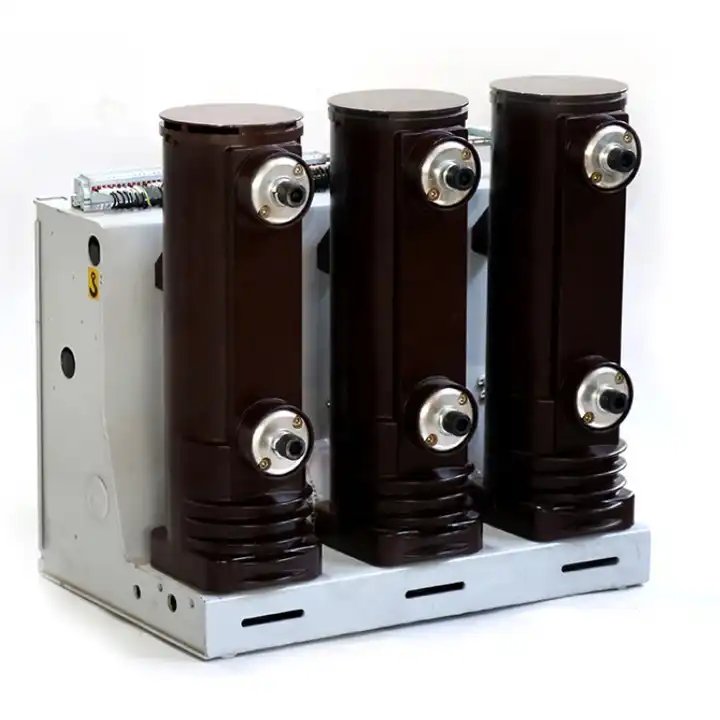

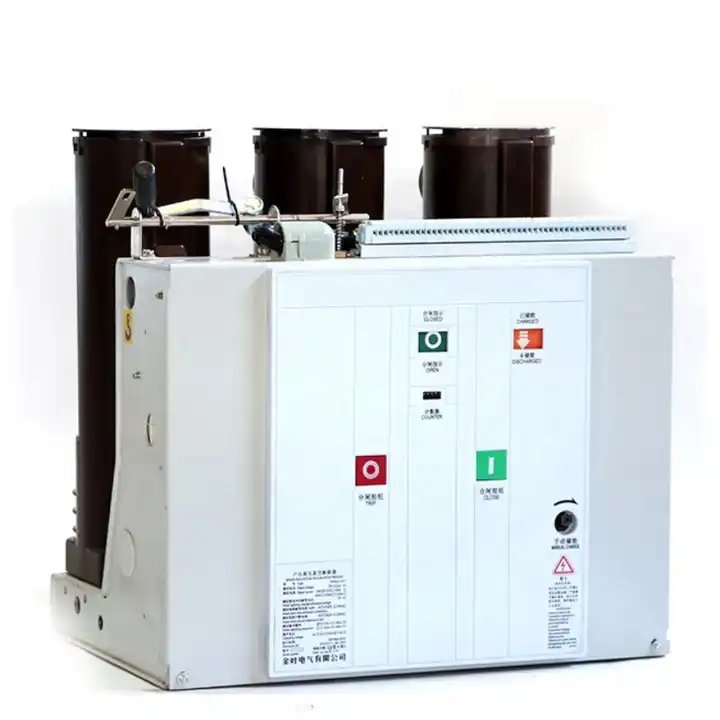

Disjuntor de pó de vácuo de 12kV Indoor Smart Painel Board

LuGao proudly leads the industry as a dedicated indoor vacuum circuit breaker manufacturer.Our flagship product, the 12KV Indoor Smart Panel Board Vacuum Circuit Breaker, is specifically designed for indoor use in AC three-phase power systems with a frequency of 50Hz and a rated voltage of 12kV.Beyond its robust design, this breaker's primary function is to excel as a protection and control unit within the electrical system.Choose Lugao para soluções de ponta que redefinem a confiabilidade e o desempenho nos disjuntores de vácuo internos.

Enviar consulta

Descrição do produto

O Lugao é ousadamente o principal fornecedor de disjuntor de alta tensão de 220kv SF6 SF6. Este disjuntor de vácuo é criado especificamente para aplicações que exigem operações frequentes na corrente operacional nominal ou nos locais propensos a várias correntes de quebra de curto-circuito. Com tecnologia de ponta e design robusto, o Lugao garante confiabilidade e desempenho incomparáveis em disjuntores de alta tensão. Escolha Lugao para soluções inovadoras que redefinam os padrões em aplicações de alta tensão para serviço pesado. As vantagens únicas dos disjuntores de vácuo os tornam especialmente adequados para cenários que exigem operações de comutação confiáveis e frequentes.

Com seu design montado no lado, o disjuntor de vácuo VS1-12 é projetado para atender aos requisitos específicos de aplicações de alta tensão internas. Sua construção robusta e características de desempenho superior o tornam uma escolha confiável para garantir a proteção e o controle de sistemas elétricos que operam a 12kV.

12kV Indoor Smart Painel Board Board Circuum Ambiente de operação do disjuntor

Temperatura ambiente: -10 ℃-+40 ℃

Umidade relativa: A umidade média de um dia não deve ser superior a 95%. A umidade média de um mês não deve ser superior a 90%.

Intensidade do terremoto: não excede 8 graus.

Pressão de vapor saturada A pressão média de um dia não deve ser superior a 2,2kpa; A pressão média de um mês não deve ser mais

Que1. estômago;

A altura acima do nível do mar: ≤1000 m (exceto requisitos especiais)

Deve ser instalado nos locais sem incêndio, explosão, sujeira séria e

Características de disjuntor de pó de vácuo de 12kV Indoor Painel Smart Board

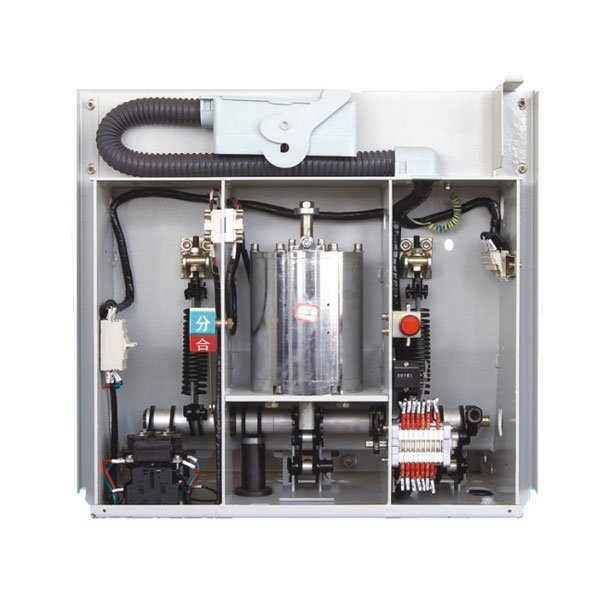

1.Esta série de VCB é usada design integrado para mecanismo de operação e corpo VCB com arranjo razoável, bonito e compacto.

2.Esta série de Isolamento vertical adaptado ao VCB contra o impacto devido ao clima diferente, pode efetivamente impedir a VIs contra danos por fatores externos.

3.As duas unidades de instalação diferentes do tipo fixo e tipo de retirada podem atender aos diferentes requisitos para diferentes aparelhos de comutação.

Especificação de disjuntor de pó de pó do painel de painel de 12kV Indoor Painel Indoor

NÃO.	Item		Unidades	Parâmetros
1	Tensão nominal		kv	12
2	Corrente classificada		A	630 ~ 1250	1250	1250
3	Corrente de quebra de curto-circuito nominal		o	20	25	31.5
4	Corrente de fechamento de curto-circuito nominal		o	50	63	80
5	Corrente do pico nominal		o	50	63	80
6	4s classificados com corrente de curto-circuito		o	20	25	31.5
7	Avaliado	1min de tensão de frequência de potência	kv	42 (fratura 48)
	nível de isolamento	Lightning Impulse suporta tensão (pico)		75 (fratura 65)
8	Sequência operacional nominal			O- 0,3S-Co-180S-Co
9	Vida do mecanismo		Vezes	10000
10	Horários de funcionamento da corrente de quebra de curto-circuito nominal		Vezes	50
11	Tensão de fechamento do operador nominal (DC)		V	AC/CC 220.110
12	Tensão de abertura do operador nominal (DC)		V	AC/CC 220.110
13	Autorização entre contato aberto		mm	11 ± 1
14	Viavel excessivo (contato com a compressão da mola)		mm	3,5 ± 0,5
15	Pontos trifásicos, tempo de fechamento		EM	≤2
16	Contato Time de bounce de fechamento		EM	≤2
17	Velocidade média de abertura		EM	1,1 ± 0,2
18	Velocidade média de fechamento		EM	0,6 ± 0,2
19	Abertura	A tensão operacional mais alta	s	≤0,05
	tempo	A menor tensão operacional		≤0,08
20	Tempo de fechamento		s	0.1
21	O contato dinâmico e estático permitiu usar uma espessura cumulativa		mm	3
