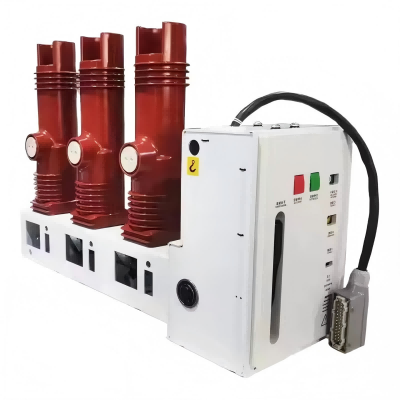

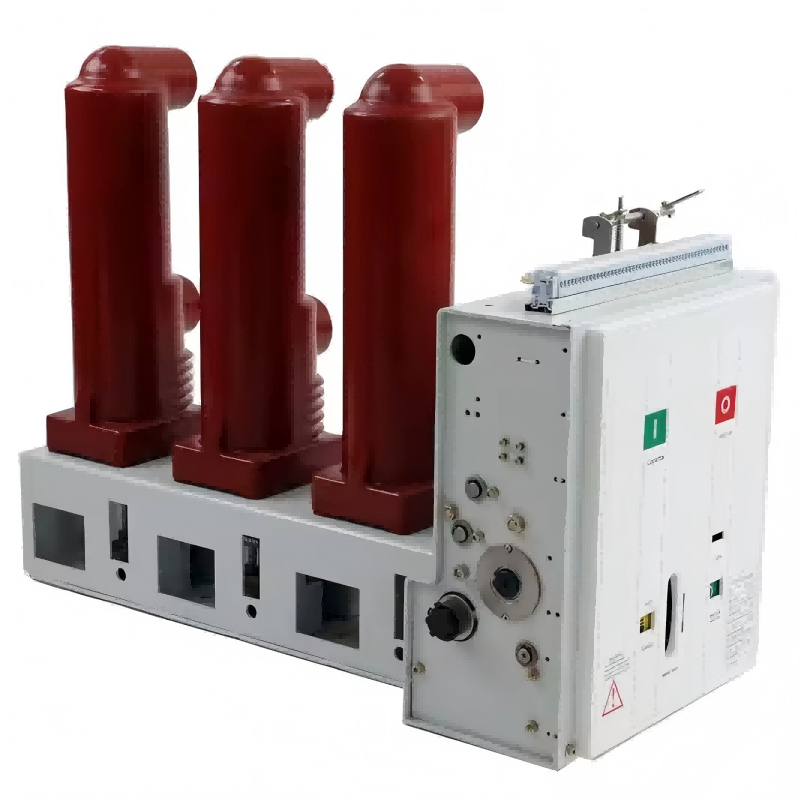

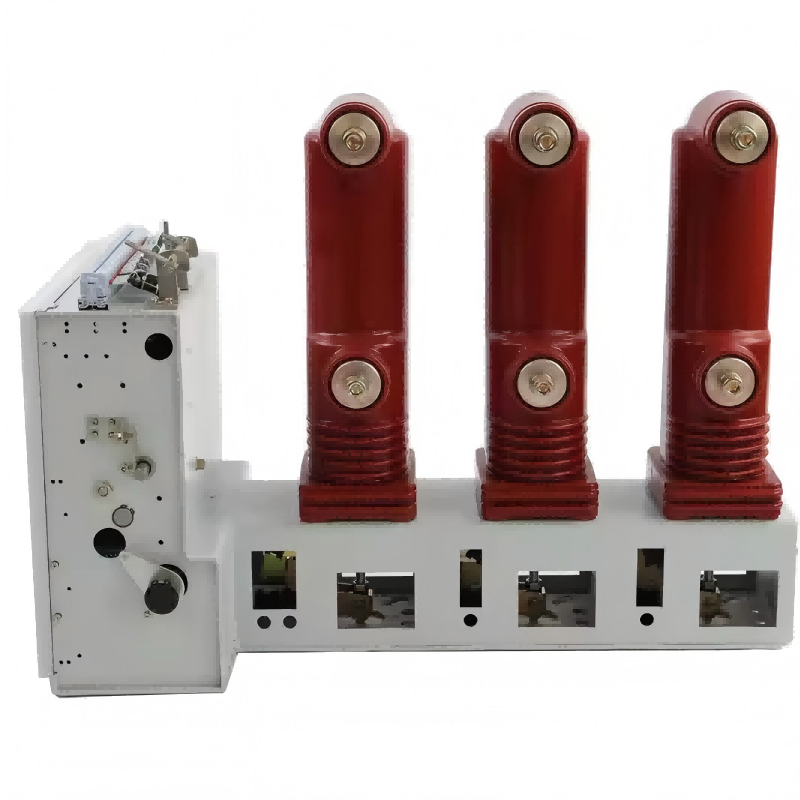

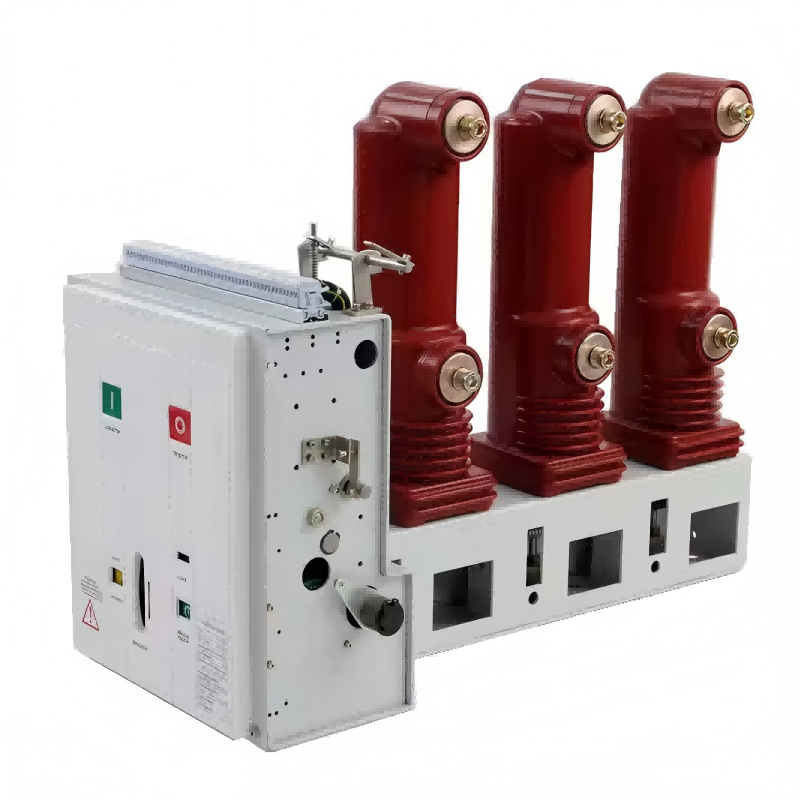

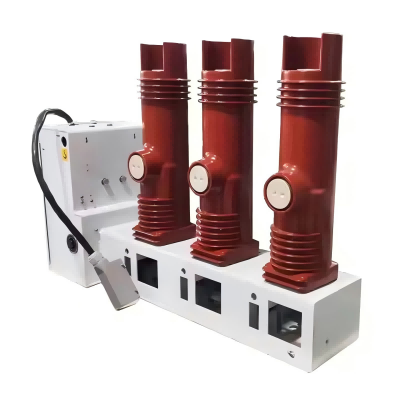

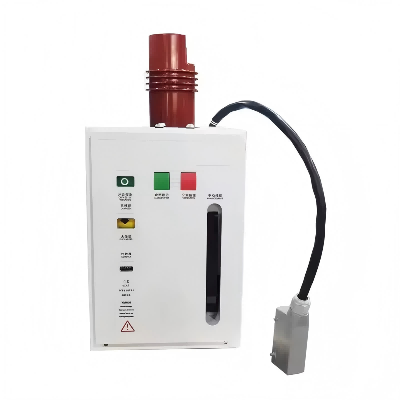

12KV 24KV 36KV HV e MV Montado com circuito de vácuo inteligente montado

O disjuntor de vácuo inteligente de 12kV, 36kV, HV e MV montado no lado de MV para a porta-chave é um dispositivo de proteção principal em sistemas de distribuição de energia. Utiliza a tecnologia de polos sólidos para lançar integralmente o interruptor de vácuo na resina epóxi, aumentando significativamente a força de isolamento e a resistência à poluição. Ele também possui um mecanismo de operação magnético permanente para operações de abertura e fechamento confiáveis e de alta velocidade. Sua estrutura convencional do tipo carrinho se adapta perfeitamente aos modelos padrão de distribuição montados no centro, como os modelos Kyn28 e XGN. Ele suporta uma faixa de corrente nominal de 630a a 3150A e interrompe os níveis de corrente de 20ka a 40ka. Seu design compacto, operação sem manutenção e excelente adaptabilidade ambiental o tornam amplamente aplicável à proteção e controle de transformadores, motores e bancos de capacitores em subestações, distribuição de energia industrial e de mineração e cenários de fornecimento de alimentação em larga escala.

Ambiente operacional

• Temperatura ambiente: não superior a 40 ° C, não inferior a -10 ° C (armazenamento e transporte a -30 ° C permitidos);

• Altitude: não superior a 1000m (se a altitude for aumentada, o nível de isolamento nominal aumentará de acordo);

• Umidade relativa: valor médio diário não superior a 95%, valor médio diário da pressão de vapor saturada, não superior a 2,2kPa, valor médio mensal não superior a 1,8kPa;

• Intensidade sísmica: não superior a magnitude 8;

• Localização livre de incêndio, explosão, contaminação severa, corrosão química ou vibração grave.

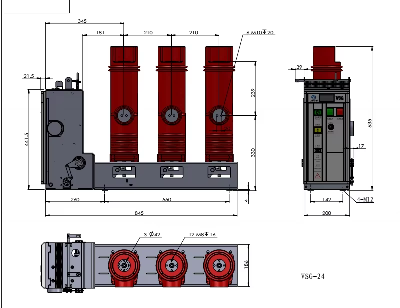

Especificação

Detalhes do produto
