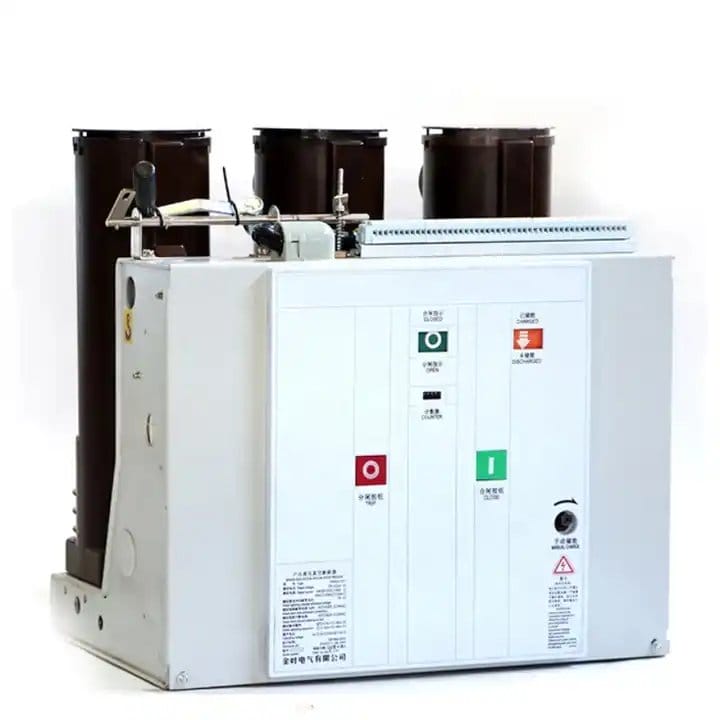

Disjuntor a vácuo interno de alta tensão 40KV

Liugao, um importante fornecedor de disjuntores a vácuo internos de alta tensão 40KV, orgulhosamente apresenta o disjuntor a vácuo interno de alta tensão tipo VS1-40.5/T projetado para o painel de distribuição KYN61-40.5(Z). Utilizado principalmente em sistemas de energia trifásicos CA 50 Hz com tensão nominal de 40,5 kV, este disjuntor serve como um elemento crucial para a proteção e controle de empresas industriais e de mineração, usinas de energia e subestações. Especialmente adequado para vários cenários de operação frequente, é o tipo mais avançado de equipamento de fornecimento e distribuição de energia. Este produto atende aos requisitos padrão descritos em GB11022 "Requisitos técnicos comuns padrão de equipamentos de manobra e controle de alta tensão", GB1984 "Disjuntor CA de alta tensão" e IEC56 "Disjuntor CA de alta tensão", juntamente com outros padrões aplicáveis . Confie na Liugao para soluções de ponta em disjuntores a vácuo internos de alta tensão.

Enviar consulta

Descrição do produto

Liugao corajosamente se destaca como o principal fornecedor de disjuntores a vácuo internos de alta tensão 40KV. Este disjuntor a vácuo interno de alta tensão de 40KV é meticulosamente projetado para aplicações que exigem operações frequentes na corrente operacional nominal ou em locais propensos a múltiplas correntes de interrupção de curto-circuito. Diferenciando-se, este VCB adota um design integrado, diferenciando-se dos disjuntores a vácuo do tipo aberto e dos disjuntores a vácuo de isolamento.

O processo envolve vedar o interruptor a vácuo e o encaixe do circuito condutor com um anel, elevar a resina através de uma embarcação especial e integrá-los em um poste. Posteriormente, o circuito modularizado é montado no disjuntor modular. Este tipo de VCB possui excelentes propriedades elétricas e mecânicas, colocando-o no nível avançado dos disjuntores a vácuo do mundo moderno. Confie na Liugao para soluções de ponta em disjuntores a vácuo internos de alta tensão.

Disjuntor a vácuo interno de alta tensão 40KVAmbiente operacional

1. Temperatura ambiente: -15°C一+40°C, a temperatura média não é superior a 35°C em 24 horas

2. Altura acima do nível do mar:≤1000m;

3. Umidade relativa: a umidade média de um dia não deve ultrapassar 95%; a umidade média de um mês não deve ultrapassar 90%;

4. Pressão de vapor saturado: a pressão média de um dia não deve ser superior a 2,2kPa, a umidade média de um mês não deve ser superior a 1,8kPa;

5. Condições ambientais: Deve ser instalado em locais sem poeira, fumaça, erosão química, gases combustíveis e poluição por vapores salinos.

Disjuntor a vácuo interno de alta tensão 40KVCaracterísticas do disjuntor

O projeto deste tipo de VS1-40.5/T leva em consideração o mercado chinês e os requisitos de áreas especiais, transformando o interruptor a vácuo e os circuitos condutores em um poste embutido pela vantagem do isolamento sólido e da tecnologia avançada do APG.

Isso não apenas simplifica o processo de montagem do pólo e evita que o parafuso de conexão condutor do circuito do interruptor a vácuo execute a ração VS1 como resultado de folga, mas também melhora a confiabilidade e evita o efeito de força mecânica externa e condições ambientais (como poeira, umidade, desagradável, alto nível do mar, animal) e evitar o risco potencial de o interruptor a vácuo operar em ambientes adversos causado pelo isolamento e, em seguida, levar a um nível mais baixo de disjuntor a vácuo na subporta sob o elastômero da superfície do interruptor a vácuo. Portanto, durante a vida útil do disjuntor, o pólo é totalmente livre de manutenção. O isolamento sólido do disjuntor substitui o SF6 para atender à necessidade de isolamento externo. É mais proteção ambiental e representa o nível avançado do disjuntor a vácuo no mundo moderno.

Disjuntor de vácuo interno de alta tensão 40KVEspecificação
