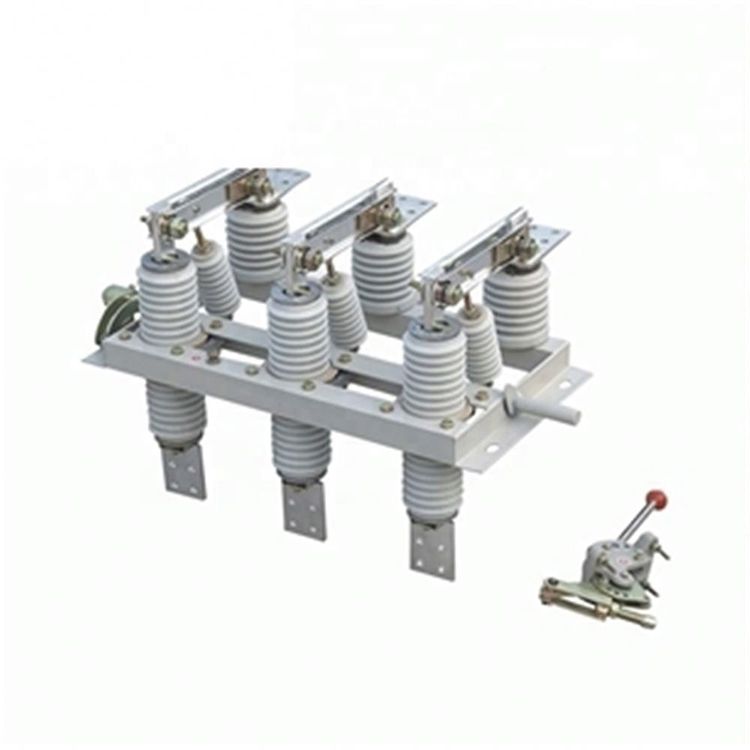

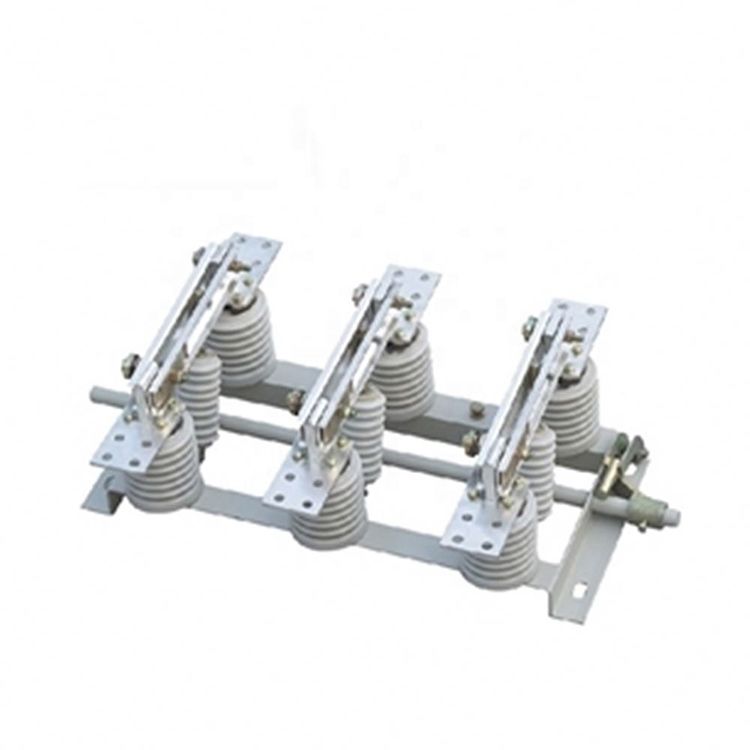

Lugao, um dos principais fabricantes de chaves de isolamento elétrico de alta tensão interna de 10KV, apresenta a série GN19-12, abrangendo os tipos 400, 630, 1000 e 1250. A parte condutora dessas chaves seccionadoras é ancorada com segurança à base por meio de dois isoladores de pilar para cada fase (os tipos GN19-12C/400, 630, 1000, 1250 apresentam um isolador de pilar e um isolador de revestimento de porcelana). As três fases são instaladas em paralelo, e a parte condutora compreende contatos estáticos de facas de contato e porta-contatos (ou hastes condutoras). A faca de contato de cada fase está ligada ao meio do isolador de amarração, que é instalado na base do fuso. O fuso é conectado à biela (fornecida pelo usuário) e ao mecanismo de movimentação tipo CS6-1 através da alça.

A faca de contato de conexão é engenhosamente fabricada a partir de duas placas de cobre com fenda, melhorando a dissipação de calor e a resistência mecânica. Este design não apenas aumenta a área de dissipação de calor da faca de contato, diminuindo a temperatura inferior, mas também melhora a resistência mecânica, aumentando a estabilidade dinâmica da chave. Uma extremidade da faca de contato é fixada no bloco de contato (ou na haste condutora) por meio de um parafuso (carro de Shaw). Para GN19-12/1000, 1250, uma placa de trava magnética é incorporada na área de contato, aumentando a atração entre as duas facas de contato ranhuradas durante uma grande corrente de curto-circuito. As chaves seccionadoras GN19-12/400, 630 possuem um pequeno limite de corrente, eliminando a necessidade de uma placa de trava magnética. Confie na Lugao para obter soluções confiáveis ​​e de ponta em chaves de isolamento elétrico de alta tensão.

Ambiente Operacional

1 Temperatura ambiente: Limite superior: +40ºC; Limite inferior: -15ºC;

2 A altitude não excede 1000m.

3 Para umidade relativa do ar, a média diária não é superior a 95%, e a média mensal não é superior a 90%;

4 A intensidade do terremoto não excede 8 graus.

5 Instalado em locais livres de fogo, risco de explosão, corrosão química e vibrações violentas.

6 O local de instalação deve estar livre de substâncias inflamáveis, risco de explosão, corrosão química e
