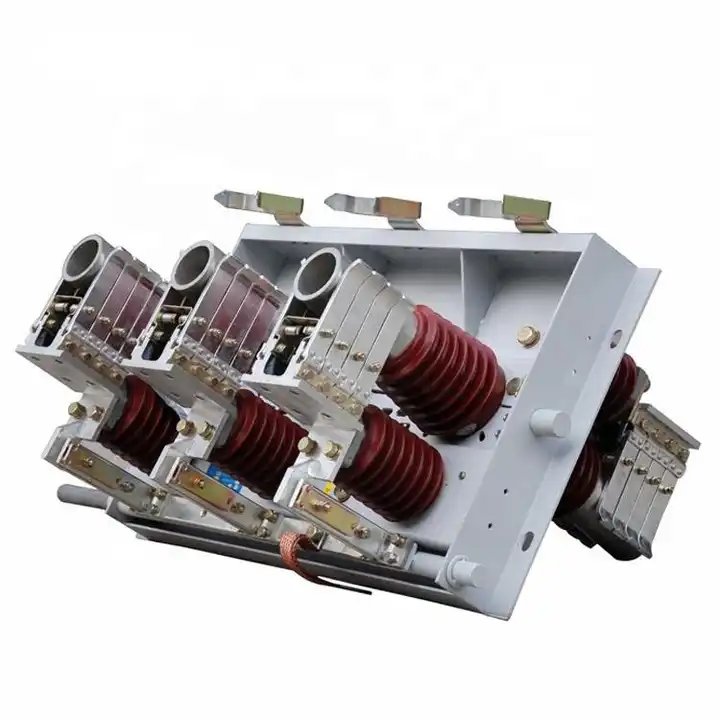

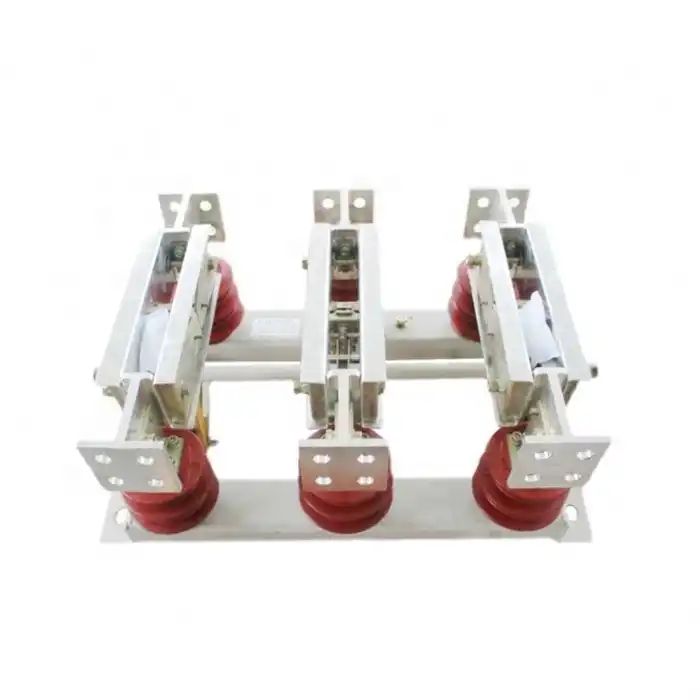

Chave seccionadora interna de 15KV

LuGao é um fabricante dedicado de chave seccionadora interna de 15KV. A seccionadora GN22-12 (C) é um painel interno de alta tensão projetado para uso em sistemas de energia com CA trifásica de 50 Hz e tensão nominal de 12 kV. Sua principal função é conectar, desconectar ou comutar linhas sob condições de tensão quando não há carga no equipamento.

Enviar consulta

Descrição do produto

Lugao é um fornecedor de chave seccionadora interna de 15KV. A chave seccionadora interna de alta tensão GN22-12 é adequada para uma tensão nominal de 10kV, CA trifásica 50 Hz e é utilizada em quadros de distribuição de alta tensão dentro do sistema de energia como um disjuntor sob condições de tensão sem carga. O switch apresenta um design estrutural novo, razoável e exclusivo. Ele emprega um método de travamento de ação em duas etapas, proporcionando excelente estabilidade dinâmica e térmica com baixa força operacional. O uso de resina epóxi, isoladores e escovas folheadas a prata, juntamente com novos materiais e processos, garantem boa condutividade, tamanho compacto e peso leve. Os terminais de saída facilitam a conexão com disjuntores a vácuo e disjuntores a óleo, reduzindo o volume dos gabinetes de distribuição, minimizando as juntas de transição e diminuindo os custos.

Ambiente operacional interno do interruptor seccionador de 15KV

Método de instalação: montado lateralmente, montado no meio

Temperatura do ar ambiente: limite superior +40C, limite inferior -30C; ;

Altitude: ≤2000m (se a altitude precisar ser aumentada, o nível de isolamento nominal deverá ser aumentado de acordo);

Pressão do vento: não superior a 700Pa (equivalente à velocidade do vento de 34m/s);

Amplitude: intensidade do terremoto 8 graus;

Nível de contaminação: Classe I;

Diferença máxima de temperatura diária: não mais que 25ºC.

Especificação da chave seccionadora tipo interna de 15KV

item		unidade	dados
tensão nominal		kV	12
frequência nominal		hertz	50
corrente nominal		A	1600~2000	2500~3150
corrente suportável nominal de curto período		ka	40	50
corrente suportável de pico nominal		ka	100	125
duração nominal do curto-circuito		s	4
nível de isolamento nominal	Tensão suportável de frequência de energia de 1 min	kV	pólo a pólo e pólo a terra 42 fratura 40
	tensão suportável ao impulso relâmpago (pico)	kV	entre pólo e pólo ao solo 75 fratura 85
