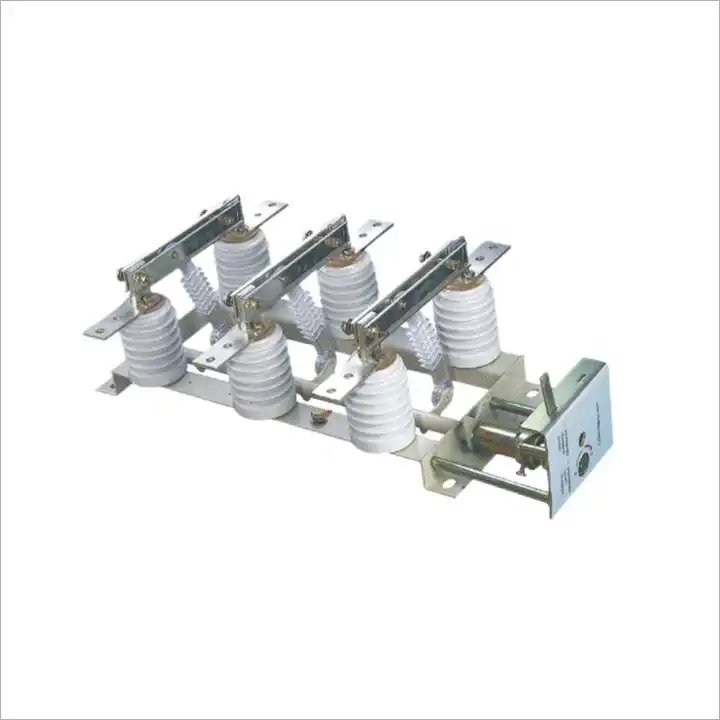

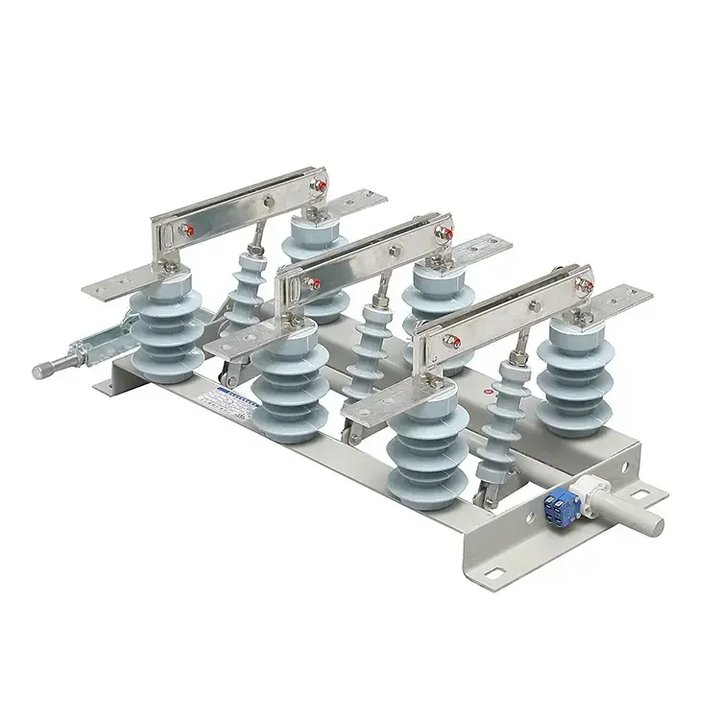

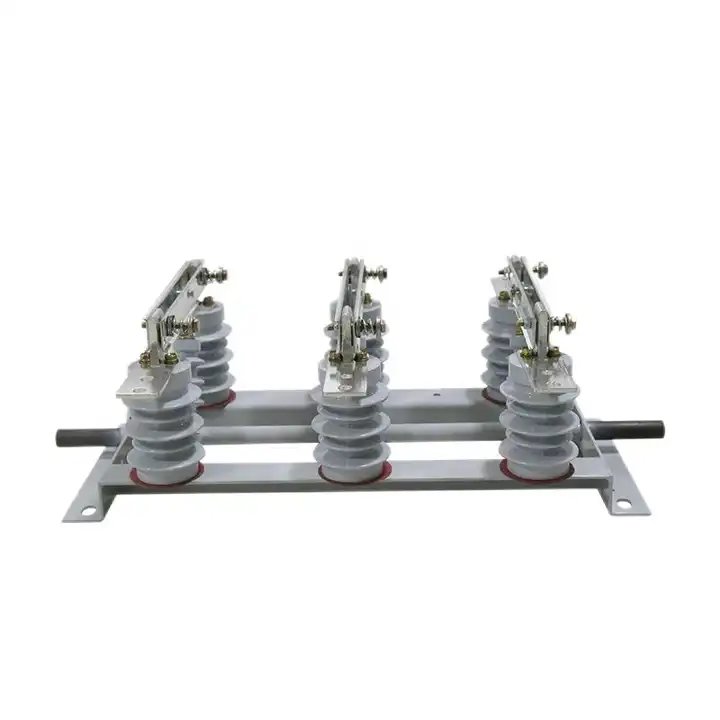

Lugao é um fornecedor de chave seccionadora interna de 24KV. A chave seccionadora interna tipo GN19-12/400, 630, 1000, 1250 apresenta uma parte condutora fixada à base por dois isoladores de pilar para cada fase. (O tipo GN19-12C/400, 630, 1000, 1250 possui um isolador de pilar e um isolador de revestimento de porcelana.) As três fases são dispostas em paralelo, e a parte condutora compreende contatos estáticos de facas de contato e suportes de contato (ou hastes condutoras) . Cada fase da faca de contato é conectada ao meio do isolador de amarração, com o isolador de amarração instalado na base do fuso. O fuso está ligado à biela (fornecida pelo usuário) e ao mecanismo de movimentação tipo CS6-1 através da alça.

A faca de contato de conexão é construída a partir de duas placas de cobre com fenda, aumentando tanto a área de dissipação de calor quanto a resistência mecânica. Este design reduz a temperatura inferior e melhora a estabilidade dinâmica da chave seccionadora interna. Uma extremidade da faca de contato é fixada ao bloco de contato (ou à haste condutora) por meio de um parafuso (carro de Shaw). GN19-12/1000, 1250 apresenta a instalação de uma placa de trava magnética, que serve para aumentar a atração entre as duas facas de contato ranhurado durante uma grande corrente de curto-circuito. As chaves seccionadoras internas GN19-12/400, 630 possuem um pequeno limite de corrente, eliminando a necessidade de uma placa de trava magnética.

Ambiente operacional do interruptor de desconexão tipo interno 24KV

Temperatura ambiente: -25°C ~ +40°C;

Altitude: ≤1000m;

Umidade relativa: média diária ≤95%, média mensal ≤90%;

Intensidade do terremoto: nível ≤8;

Locais de instalação: sem incêndio, risco de explosão, sujeira grave, corrosão química ou vibração severa.

Características do produto do interruptor de desconexão tipo interno 24KV

Características da chave seccionadora tipo interna 24KV
