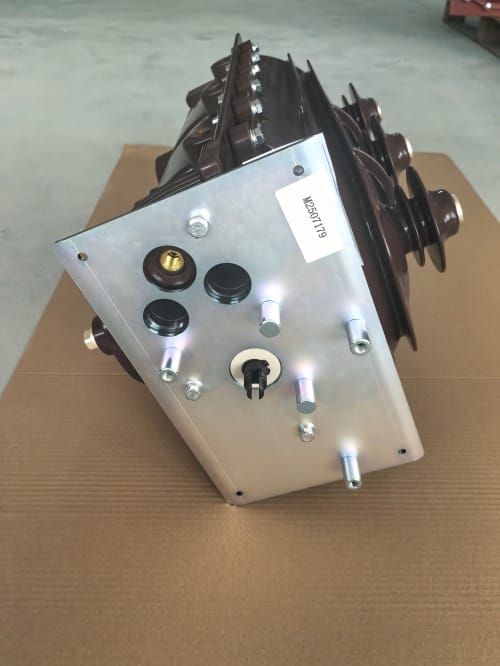

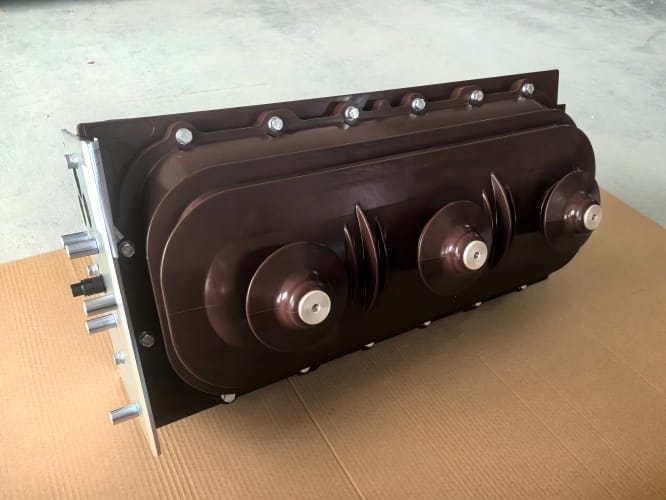

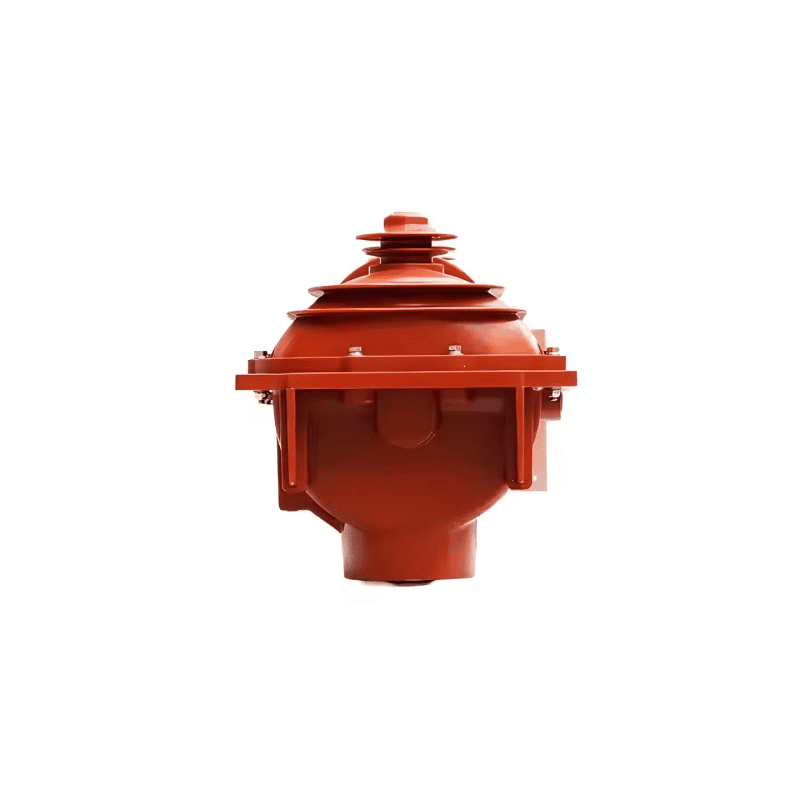

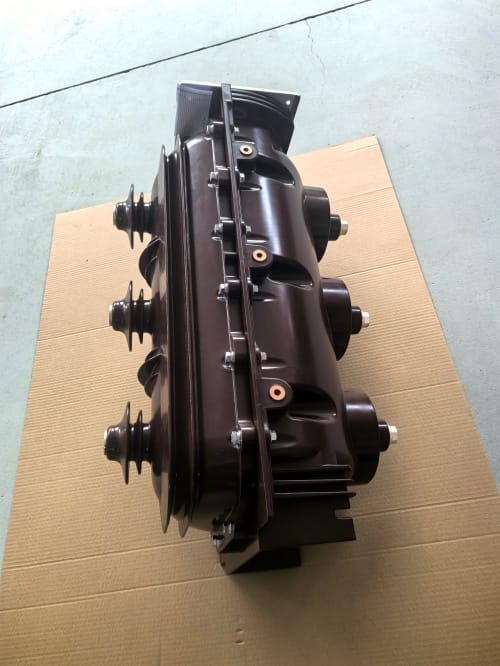

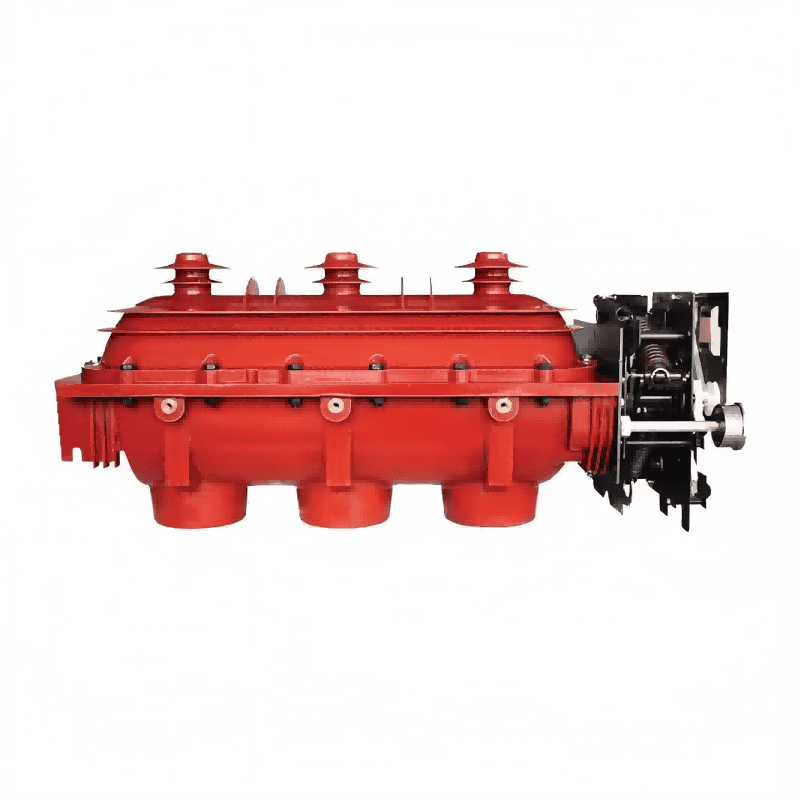

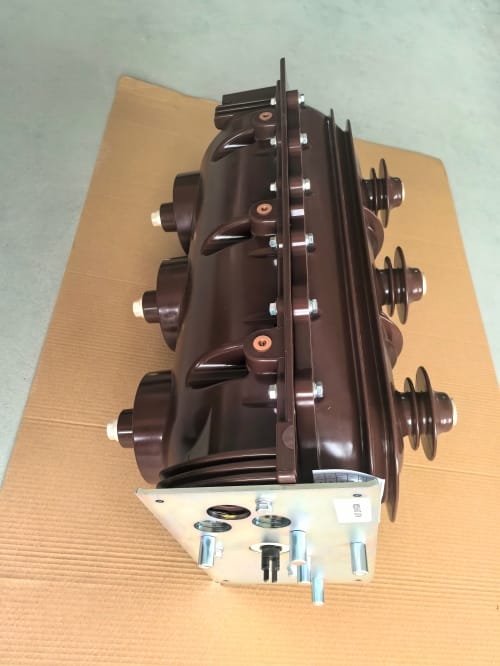

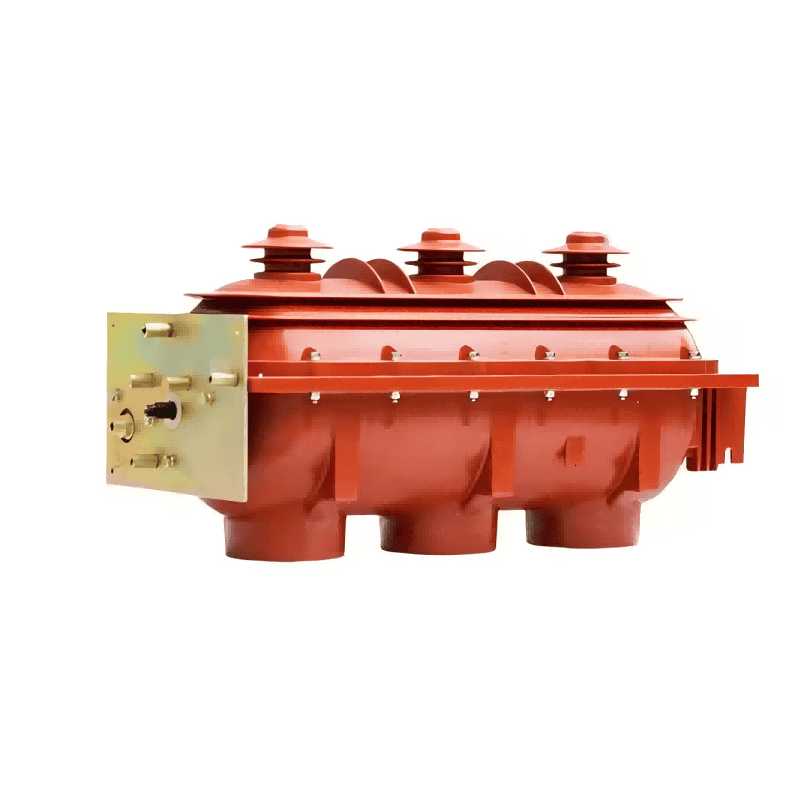

Interruptor de carga SF6 de alta tensão LGFLN36-24 24kV 630A

O interruptor de carga LGFLN36-24 da LUGAO é um dispositivo vital para proteger sistemas de energia, permitindo resposta e proteção oportunas em caso de falha. Chaves de carga são amplamente utilizadas em sistemas de energia modernos. A LUGAO fabrica esses dispositivos em uma linha de montagem profissional, garantindo que a produção mensal atenda às necessidades dos clientes em todo o mundo.

Modelo:LGFLN36-24

Enviar consulta

Descrição do produto

O núcleo da chave de carga SF6 da LUGAO reside nas excelentes propriedades de isolamento e extinção de arco do gás SF6. O gás SF6 possui capacidade de isolamento extremamente alta sob alta tensão. Isto permite uma distância de ruptura menor e uma estrutura geral do dispositivo mais compacta. Quando a chave interrompe a corrente, um arco é gerado entre os contatos móveis e estacionários. O gás SF6 se decompõe sob a alta temperatura do arco, produzindo compostos com baixo teor de flúor. Esses compostos têm uma forte eletronegatividade e podem absorver rapidamente elétrons livres para formar íons negativos. A velocidade de migração dos íons negativos é muito lenta, tornando-os extremamente eficientes na absorção da energia do arco, extinguindo o arco rapidamente quando a corrente ultrapassa zero e restaurando rapidamente a rigidez dielétrica. O mecanismo de operação normalmente utiliza um mecanismo de armazenamento de energia de mola, que pode ser operado eletricamente ou manualmente, garantindo operações de abertura e fechamento rápidas e confiáveis.

Vantagens e recursos

Alta Segurança: Construção totalmente vedada e isolada, com contatos alojados em câmara de gás selada, elimina completamente o risco de choque elétrico. O design de três estações fornece aterramento confiável e garante manutenção segura. O gás SF6 não é tóxico nem inflamável, garantindo a operação segura do equipamento.

Alta confiabilidade e livre de manutenção: As excelentes propriedades de extinção de arco do gás SF6 minimizam o desgaste de contato e prolongam sua vida elétrica. A estrutura selada protege os componentes internos das influências ambientais externas, tornando-a adequada para ambientes agressivos.

Estrutura compacta e economia de espaço: Devido às altas propriedades de isolamento do SF6, o dispositivo é significativamente menor que o painel isolado a ar do mesmo nível de tensão, tornando-o ideal para locais com espaço limitado, como pátios de manobra internos e subestações tipo caixa.

Ecologicamente correto e com baixo ruído: Durante a operação, o arco é extinto dentro da câmara de gás selada, resultando em nenhum som explosivo e apenas em um leve movimento do mecanismo operacional, resultando em níveis de ruído extremamente baixos.

Parâmetros Técnicos

Tensão nominal: kV		24
Corrente nominal: A		630
Frequência nominal: Hz		60
Corrente nominal de interrupção de curto-circuito: kA		/
Corrente nominal de curto-circuito (pico): kA		/
Duração nominal da corrente suportável de curto-circuito: s		1
Corrente suportável nominal de curta duração (circuito principal): kA		20
Corrente suportável de pico nominal (circuito principal): kA		50
Corrente suportável nominal de curta duração (circuito de terra): kA		17.3
Corrente suportável de pico nominal (circuito de terra): kA		43.3
Tensão suportável nominal de frequência de energia de curto prazo	teste a seco kV	65
	Teste úmido kV	/
Tensão nominal suportável ao impulso atmosférico	teste a seco kV	125
	Teste úmido kV	/
Tensão suportável nominal de frequência de energia de curto período (circuito aberto)	teste a seco kV	79
	Teste úmido kV	/
Tensão nominal suportável ao impulso atmosférico (circuito aberto)	teste a seco kV	145
	Teste úmido kV	/
Vida mecânica: tempos		3000
Resistência do circuito: μΩ		≦80
Tensão operacional nominal: V/DC		220
Velocidade de fechamento/distância de abertura: m/s		≧3
Hora de fechamento/hora de abertura: ms		/
Assincronia pólo a pólo/assincronia pólo a pólo: ms		≦5
