Circuito de vácuo de 35kv de alta tensão de alta fase de alta fase com disjuntor de vácuo com transformador

A Lugao desenvolveu e produziu independentemente e produziu o disjuntor de vácuo de 35kV de 35kv de 40,5kv com o transformador é adequado para redes de distribuição de energia entre cidades, garantindo a operação segura da grade de energia e fornecendo proteção de curto-circuito. Tem um bom desempenho de vedação e é fácil de instalar e manter. Foi elogiado por clientes em casa e no exterior.

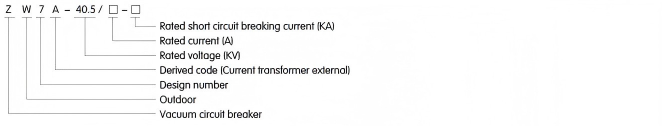

Modelo:ZW7-40.5

Enviar consulta

Descrição do produto

Introdução ao produto

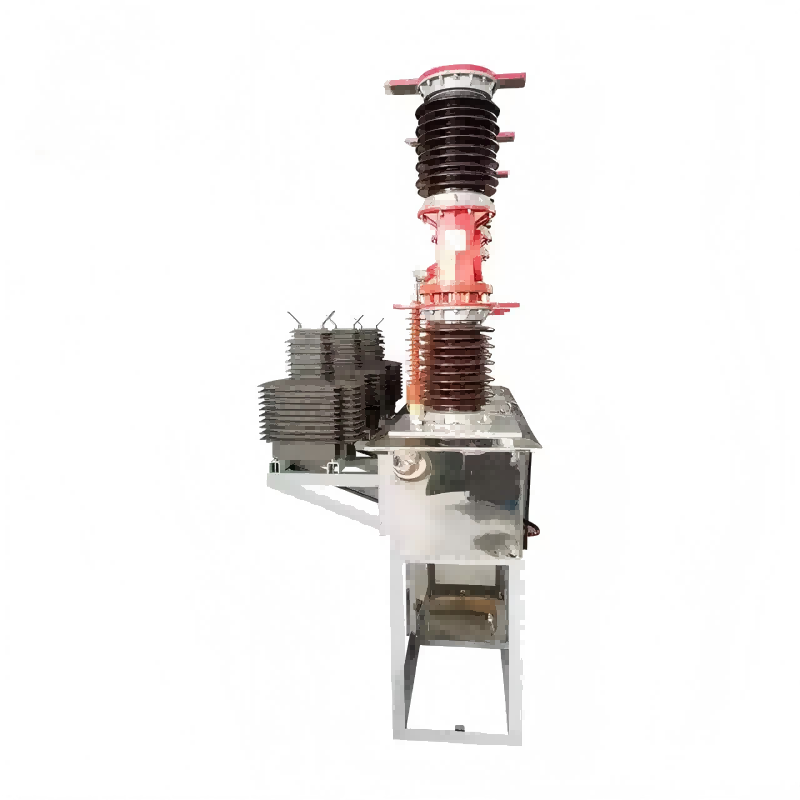

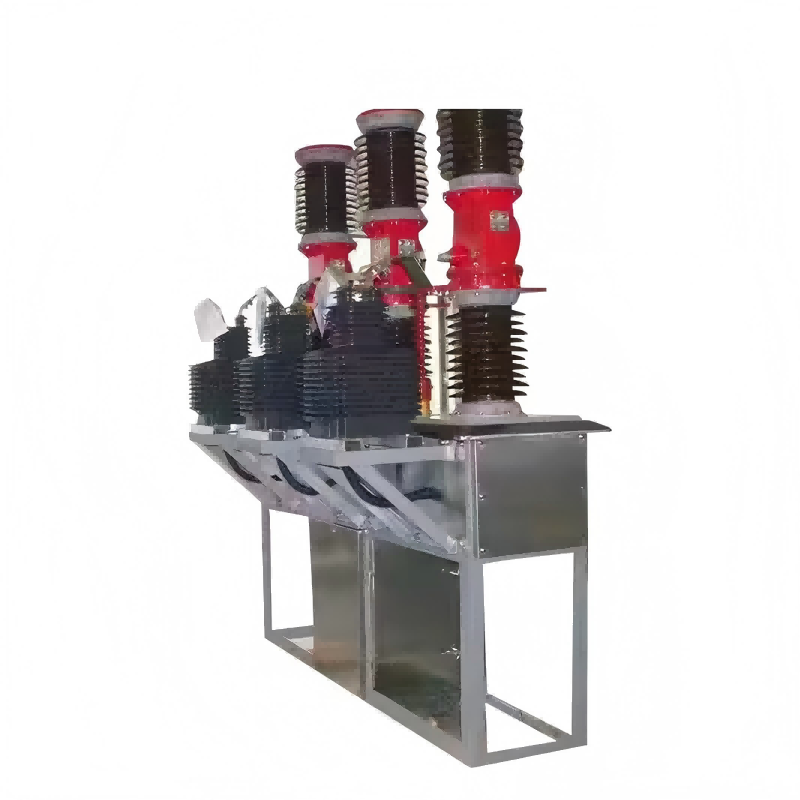

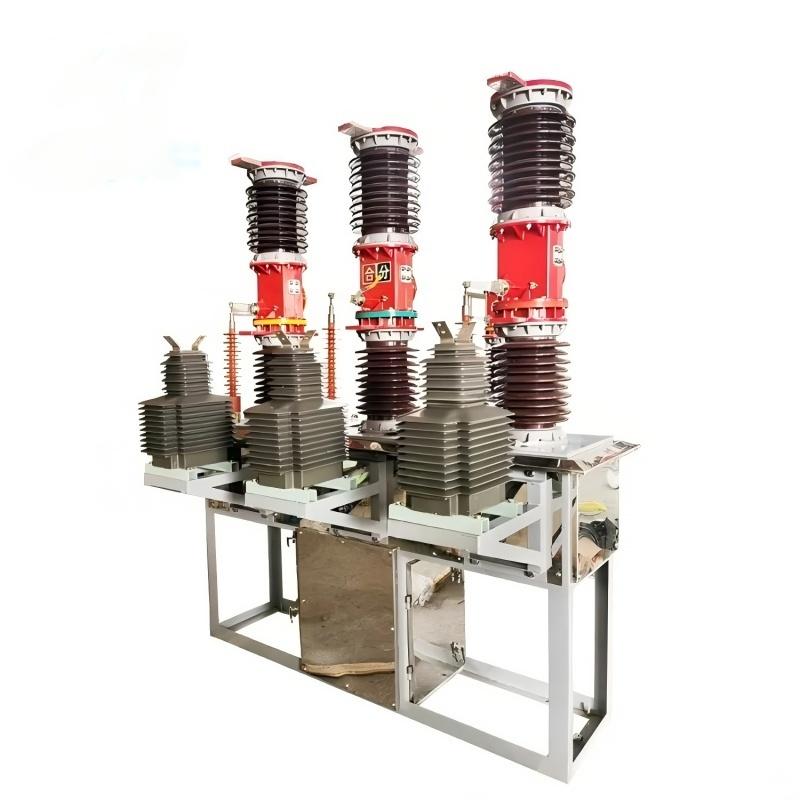

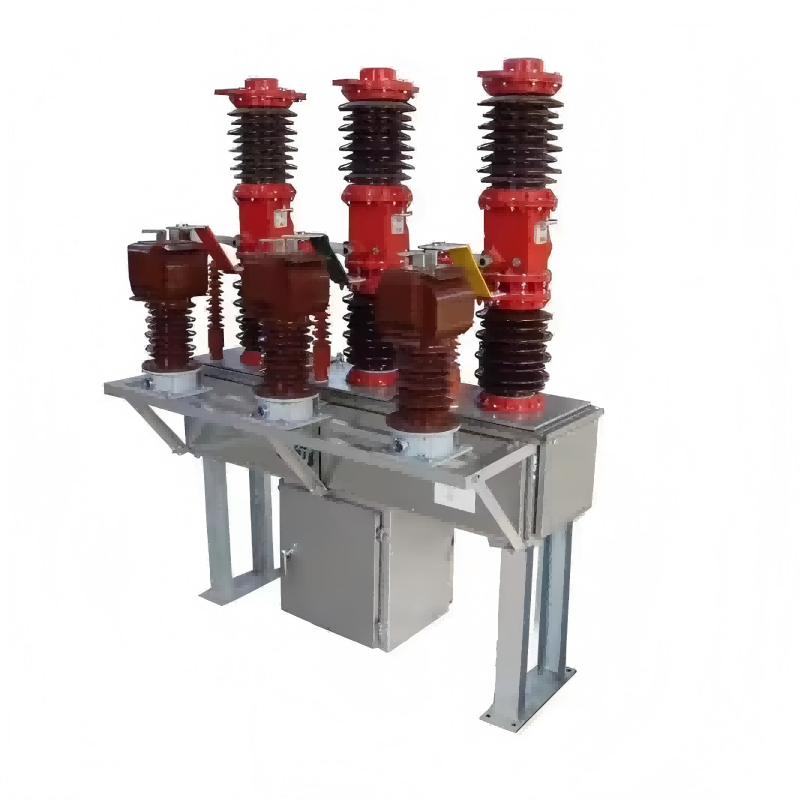

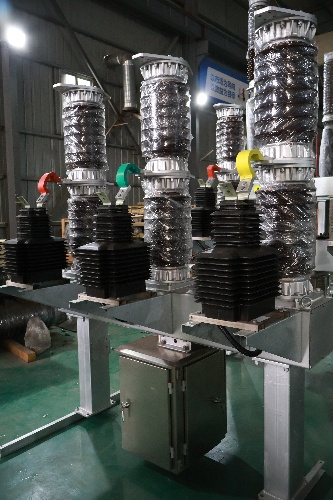

Os disjuntores de vácuo de alta tensão ao ar livre ZW7-40.5 são projetados para uso em sistemas de energia trifásicos que operam a 50 Hz e uma tensão nominal de 40,5 kV. Eles são usados para desconectar e conectar a corrente de carga, a corrente de sobrecarga e a corrente de curto-circuito.

Especificação

Não.	Descrição			unidade	dados
1	Tensão nominal			Kv	40.5
2	Nível de isolamento nominal	1min Frequência de potência suporta tensão	Teste seco	Kv	95
		1min Frequência de potência suporta tensão	Teste úmido		80
		Lightning Impulse suporta tensão (pico)			185
3	Corrente classificada			A	1250 ； 1600 ； 2500
4	Corrente de quebra de curto-circuito nominal			O	20 ； 25 ； 31,5
5	Sequência operacional nominal				O-0.3S-Co-180S-Co
6	Ciclo atual de quebra de curto-circuito classificado			Bout	12
7	Corrente de fechamento de curto-circuito nominal (valor de pico)			O	50; 63; 80
8	Corrente do pico nominal			O	50; 63; 80
9	Corrente de curto-circuito nominal			O	20; 25; 31.5
10	Duração do curto-circuito classificada			S	4
11	Entre em contato com a distância de abertura			Mm	22 ± 2
12	Entre em contato com a distância de abertura			Mm	4 ± 1
13	Velocidade média da viagem			EM	1,5 ± 0,2
14	Velocidade média de fechamento			EM	0,7 ± 0,2
15	TEMPO DE FEITO DE CONTATO			EM	≤2
16	Diferença de tempo de sincronização de comutação principal trifásica (sub) comutação			EM	≤2
17	Tempo de fechamento			EM	≤150
18	Tempo de viagem			EM	≤60
19	Vida útil mecânica			Bout	10000
20	Tensão operacional nominal - tensão do circuito auxiliar			V	DC110 / 220 AC110 / 220
21	Resistência de CC de cada circuito de fase (excluindo o transformador)			bebê	≤100
22	Peso			KG	800

Ambiente operacional normal

• Temperatura do ar ambiente: limite superior +40 ° C, limite inferior -30 ° C (áreas gerais), -40 ° C (altitude em áreas frias);

• Altitude: ≤ 1000m (à medida que a altitude aumenta, o nível de isolamento nominal aumenta de acordo);

• Pressão noturna do vento: não mais que 700Pa (equivalente a uma velocidade do vento de 34m/s);

• Intensidade sísmica: não mais que 8 ° C;

• grau de poluição: Nível IV;

• diferença de temperatura diária máxima: não mais que 25 ° C

Detalhes do produto
