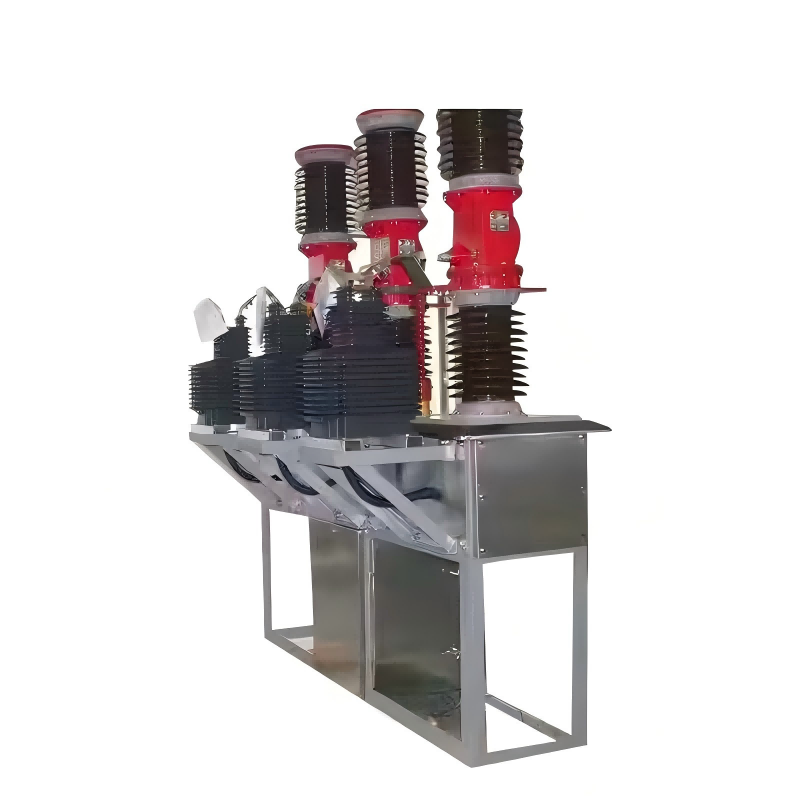

Tipo exterior interruptor da subestação de ZW7 33kv 40.5kv a vácuo de alta tensão

Os pára-raios isolados em porcelana de 220kV da Lugao são dispositivos de proteção contra sobretensão adequados para uso em grandes subestações e linhas de transmissão UHV. Lugao utiliza tecnologia de ponta em sinterização de porcelana e uma linha de produção dedicada, capaz de produzir centenas de unidades por mês. Estes produtos cumprem integralmente as normas GB e IEC. Cada pára-raios passa por testes abrangentes de tipo e de fábrica para garantir a qualidade confiável do produto.

Modelo:7

Enviar consulta

Descrição do produto

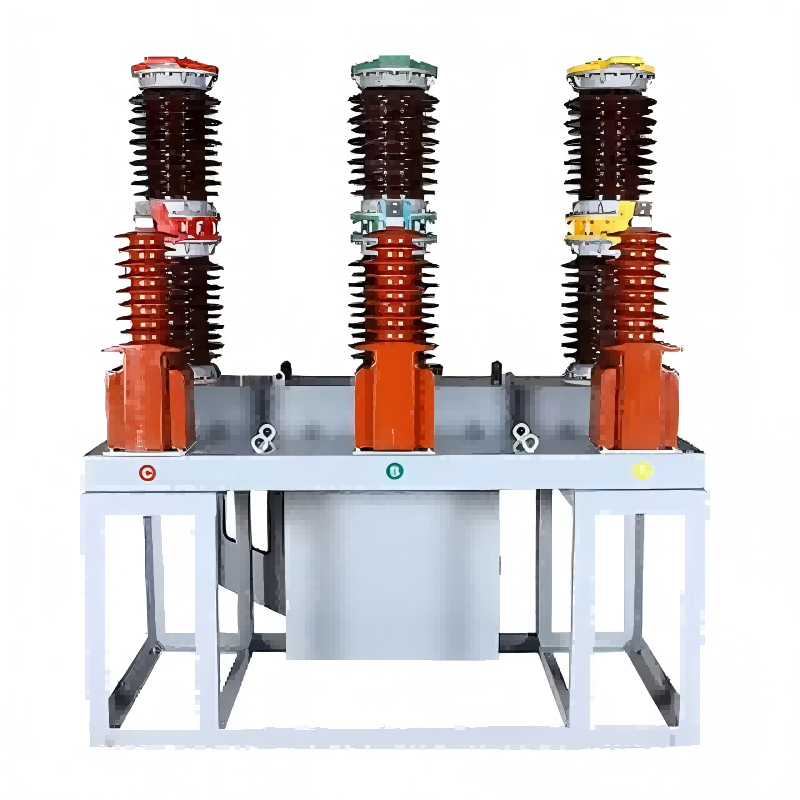

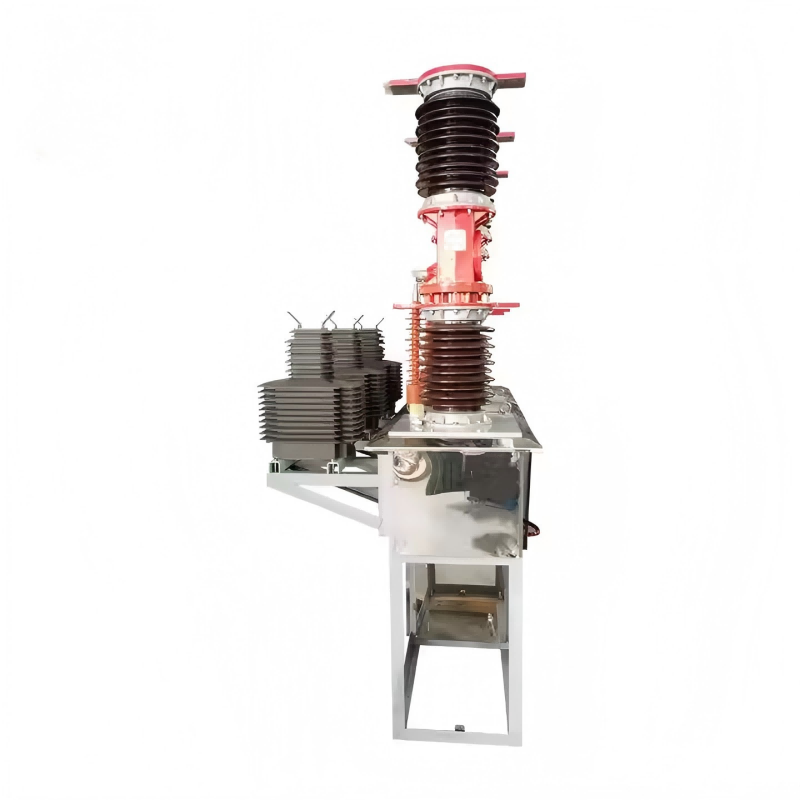

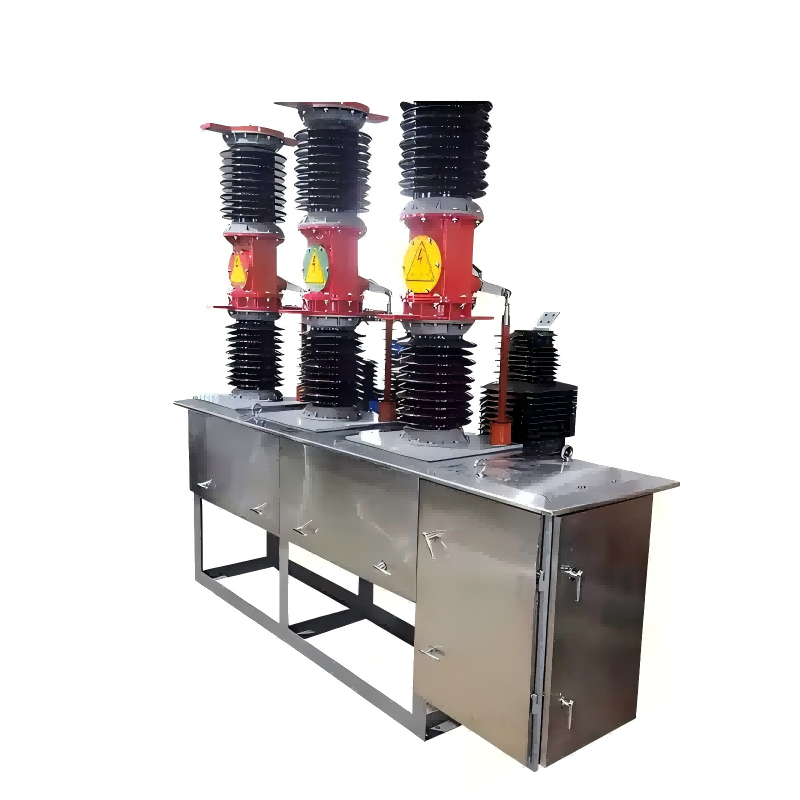

Os disjuntores a vácuo de alta tensão montados em poste externo ZW7 da Lugao são usados principalmente para proteção e controle de linhas em saídas de subestações, distribuição de energia em empresas industriais e de mineração e em redes de energia urbanas e rurais. Este produto utiliza um princípio de extinção de arco a vácuo combinado com isolamento de gás SF6, combinando o alto desempenho de interrupção dos vacuostatos com a excelente adaptabilidade externa do isolamento de gás. É adequado para instalação externa montada em poste, operação frequente e locais de alta altitude.

Os disjuntores da série ZW7 utilizam interruptores a vácuo de alto desempenho com correntes nominais que variam de 1250A a 2500A. Eles dispensam manutenção, têm longa vida elétrica e oferecem baixa corrente de corte. O mecanismo de operação com mola permite operação elétrica e manual, suportando controle remoto e integração de sistemas de automação. A caixa de aço inoxidável atinge uma classificação IP65, suportando eficazmente os diversos ambientes externos. Seu design compacto e leve permite a instalação direta em postes ou plataformas externas. Os disjuntores da Lugao passaram por um processo abrangente de controle de qualidade, incluindo um conjunto completo de testes de tipo para tensão suportável de frequência de energia e testes de surtos de raios. Eles também receberam inúmeras certificações internacionais, como CE e ISO. Lugao possui uma linha de produção automatizada e um conjunto abrangente de equipamentos de teste, garantindo alto volume de produção e alta qualidade. Cada disjuntor passa por mais de 200 ciclos de operação mecânica e testes de desempenho antes de sair da fábrica. A Lugao oferece serviços customizados, projetando especificações customizadas para atender às necessidades do cliente. Mantemos um estoque suficiente de modelos padrão e fornecemos orientação de instalação, comissionamento e suporte de manutenção vitalício.

Disjuntor a vácuo de alta tensão ZW7 Especificações técnicas

isso	Unidade	Parâmetro
Tensão, parâmetros atuais
Tensão nominal	KV	40.5
Tensão suportável nominal de frequência de energia de curto período (1 min)	KV	95
Tensão nominal suportável ao impulso atmosférico (pico)	KV	185
Corrente nominal	A	1250,1600,2000
Corrente nominal de interrupção de curto-circuito	KV	25,31,5
Sequência operacional nominal		0-0,3s-C0-180s-C0
Tempos nominais de interrupção da corrente de curto-circuito	vezes	12
Corrente nominal de fechamento de curto-circuito (pico)	O	63.80
Corrente suportável de pico nominal	O	63.80
Corrente suportável nominal de curta duração	O	25,31,5
Duração nominal da corrente de curto-circuito	S	4
Velocidade média de abertura	EM	1,5±0,2
Velocidade média de fechamento	EM	0,7±0,2
Tempo de retorno do fechamento do contato	EM	<5
Erro de sincronização de fechamento (aberto) trifásico	EM	<2
Hora de fechamento	EM	<150
Horário de abertura	EM	<60
Vida mecânica	vezes	10000
Tensão nominal de operação e tensão nominal dos circuitos auxiliares	V	DC220.AC220
Resistência DC do círculo em todas as fases (não incluindo o transformador)	μQ	<100
Contato dinâmico e estático permitido desgastar espessura	Milímetros	3
Peso	KG	800

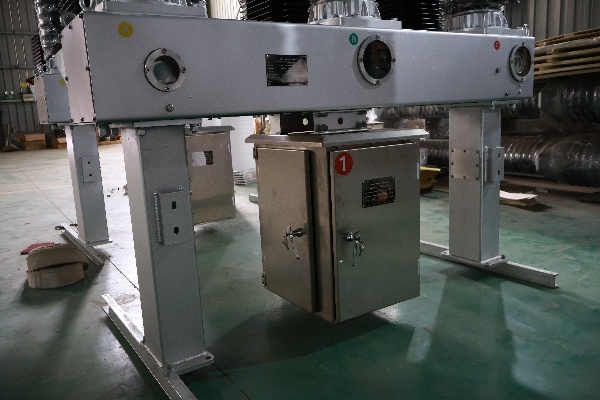

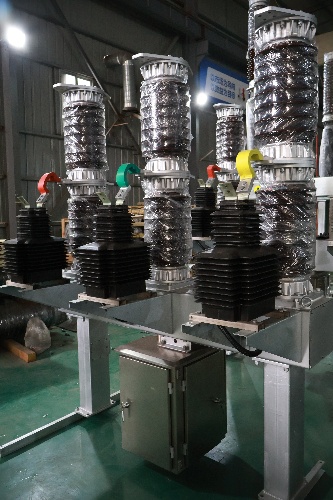

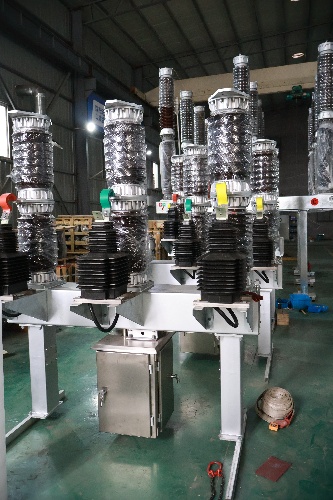

Detalhes do produto

Embalagem
